Honda FMX650 [78/126] Масляный фильтр
![Honda FMX650 [78/126] Масляный фильтр](/views2/1010341/page78/bg4e.png)
Масляный фильтр
Заменяйте масляный фильтр после слива мо
торного масла.

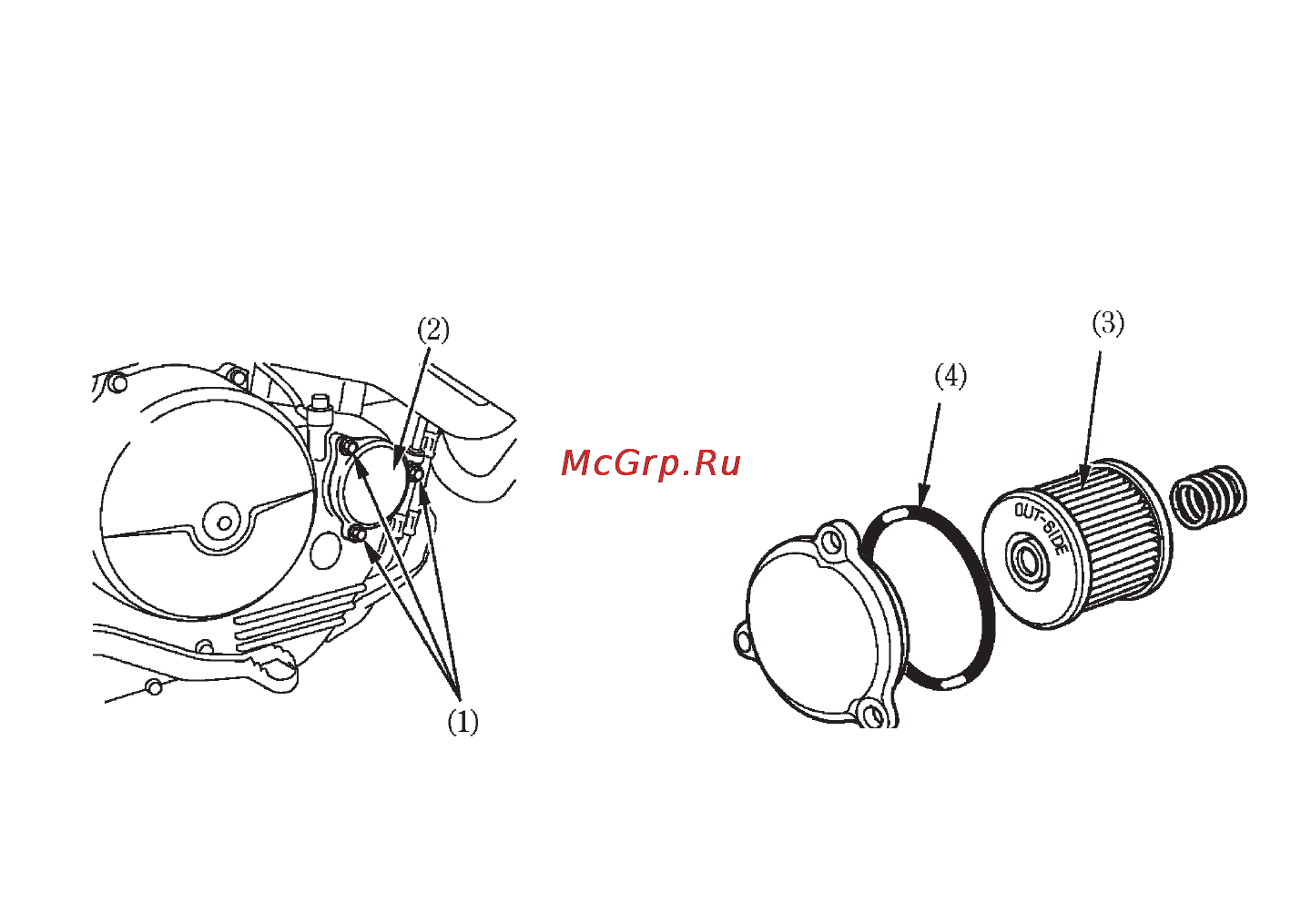

1. Снимите крышку (2) масляного фильтра, от
вернув болты (1).
2. Извлеките масляный фильтр (3) из корпуса.
(1) Болты крышки масляного фильтра
(2) Крышка масляного фильтра
3. Проверьте состояние уплотнения (4), устано
вите новый масляный фильтр. Используйте
масляные фильтры Honda или эквивалент
ные им, рекомендованные для вашего мото
цикла. Прочие фильтры могут не обеспечи
вать надлежащее качество очистки масла.
(3) Масляный фильтр
(4) Уплотнительное кольцо
69
