74
ФУНКЦИОНИРОВАНИЕ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.
Проверка троса:
1. Убедитесь, что ручка управления дроссель
ной заслонкой плавно поворачивается от по
ложения полностью открытой заслонки до
положения полностью закрытой заслонки во
всех положениях руля.
2. Проверьте состояние тросов, идущих от руч
ки управления дроссельной заслонкой к кар
бюратору. Если трос надломан, изношен или
неправильно проложен, то его следует заме
нить или проложить подругому.
3. Проверьте, не перетягивается ли трос при
какомлибо положении руля. Смазывайте
трос специальной смазкой, имеющейся в
продаже, во избежание его преждевремен
ного износа или коррозии.
Регулировка свободного хода:
Измерьте свободный ход рукоятки управления
дроссельной заслонкой на конце рукоятки.
Нормальный свободный ход должен составлять
примерно:
36 мм (0,120,24 дюйма)

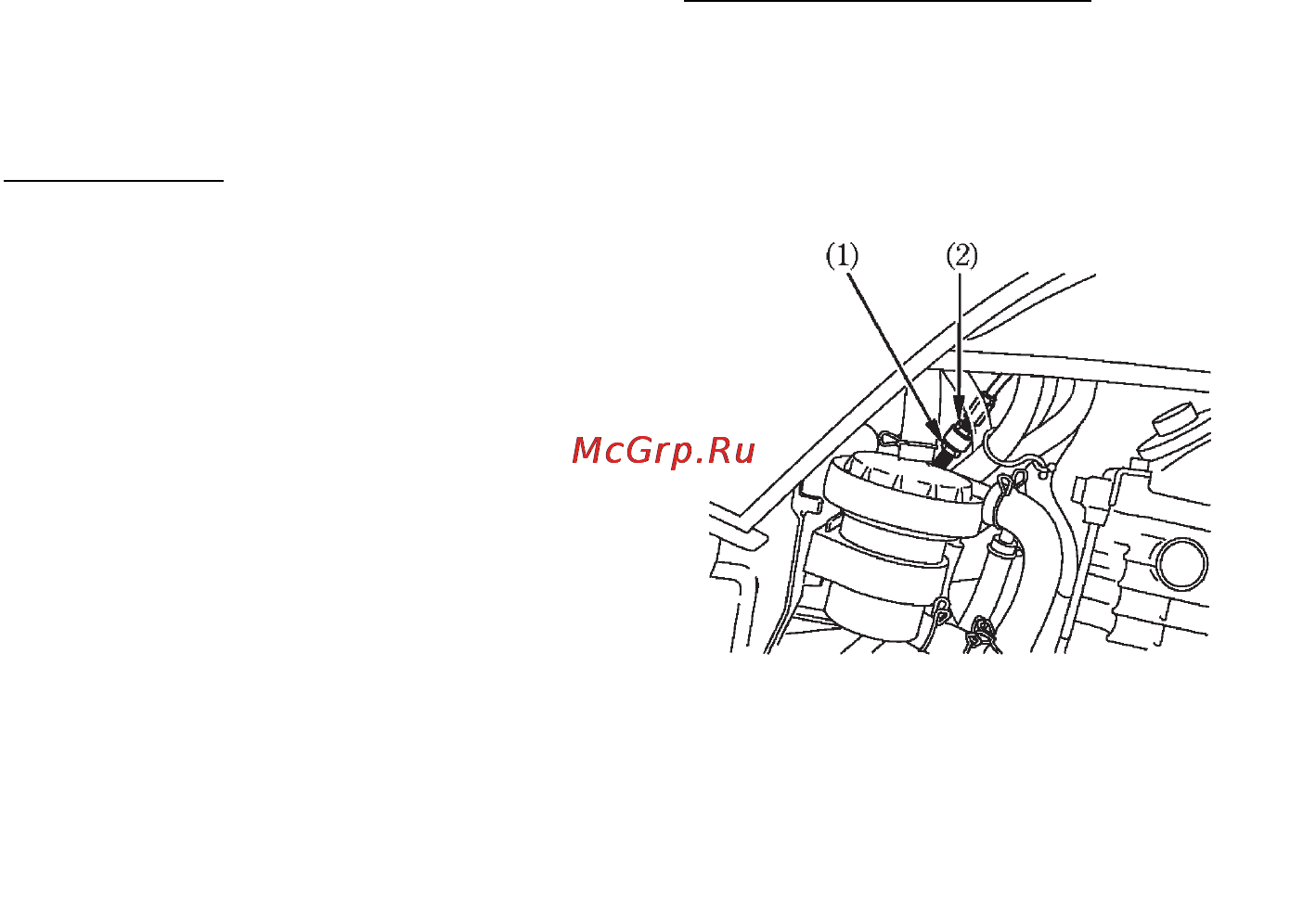

(1) Нижняя контргайка
(2) Нижний регулятор
