RUS - 15

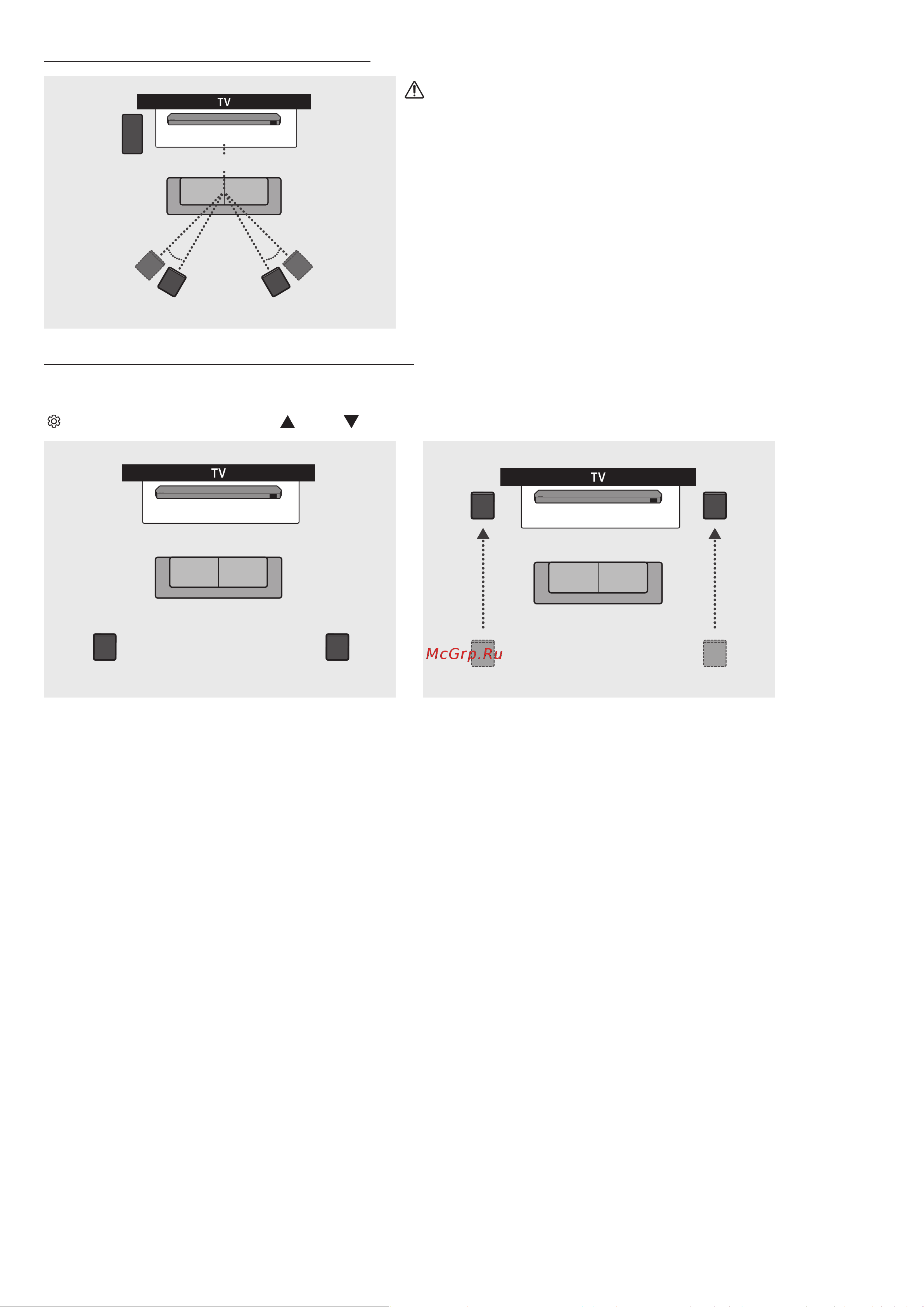

Рекомендованная схема расположения динамиков
150° 150°
135° 135°
0°
Сабвуфер
Устройство Soundbar
Динамик объемного звучания Л
Динамик объемного звучания П
ВНИМАНИЕ
• Беспроводные приемные антенны встроены в беспроводной сабвуфер и динамики
объемного звучания. Не допускайте попадания воды и влаги на эти компоненты.
• Для оптимального прослушивания убедитесь, что в области установки беспроводного
сабвуфера и динамиков объемного звучания нет никаких препятствий.
Режим динамика объемного звучания (только HW-Q930B)
Оптимальный объемный звук зависит от положения заднего динамика. Положение динамика показано на рисунке ниже.
Чтобы включить этот режим, выберите Surround Speaker с помощью пульта ДУ устройства Soundbar.
(
(Управление звуком) → Surround speaker → (Вверх) / (Вниз) → Front / Rear)
Устройство Soundbar
Динамик объемного звучания Л Динамик объемного звучания П
Устройство Soundbar
Динамик объемного звучания Л
Динамик объемного звучания П
Расположение сзади Расположение спереди
ПРИМЕЧАНИЕ
• Этот режим доступен только для моделей Soundbar со специальным динамиком объемного звучания.
• В режиме расположения Front передние динамики направлены в вашу сторону.
• По умолчанию используется режим расположения Rear.
