RUS - 26

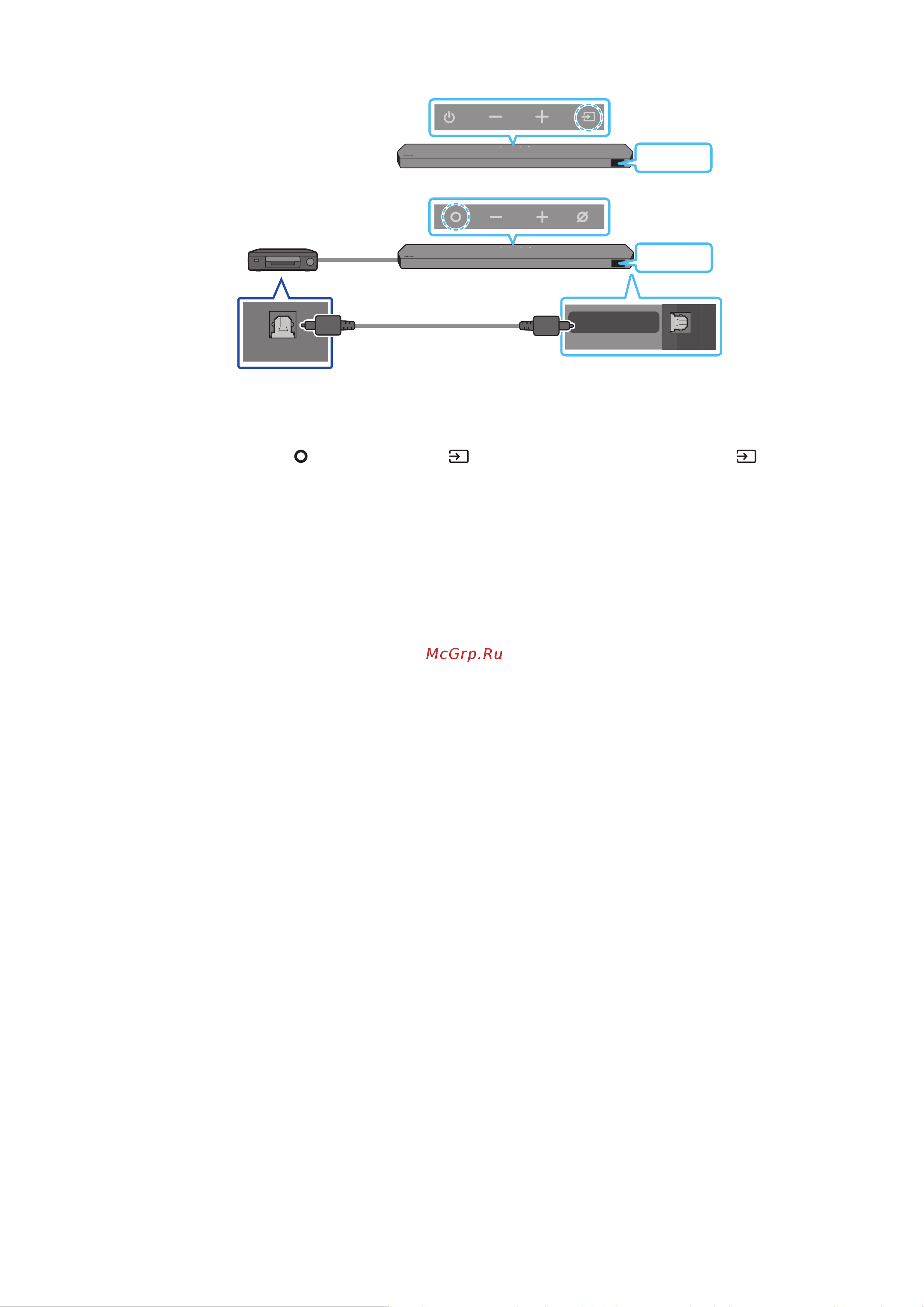

Способ 2. Подключение с помощью оптического кабеля
DIGITAL AUDIO IN
(OPTICAL)
OPTICAL OUT
BD / DVD-проигрыватель /
Приставка цифрового телевидения /
Игровая консоль
Верхняя панель колонки Soundbar
D.IN
Оптический кабель
(не входит в комплект поставки)
Нижняя панель колонки Soundbar
<Q930B / Q800B>
Верхняя панель колонки Soundbar
D.IN
<Q700B>
1. Используйте оптический кабель (не входит в комплект поставки) для подключения порта DIGITAL AUDIO IN (OPTICAL) на основном устройстве Soundbar и порта
OPTICAL OUT на внешнем устройстве.
2. Включите устройство Soundbar и внешнее устройство.
3. Чтобы выбрать режим "D.IN" нажмите кнопку
(Многофункциональную) / (Источник) на верхней панели Soundbar или кнопку (Источник) на пульте
дистанционного управления.
4. Устройство Soundbar начнет воспроизводить звук с внешнего устройства.
