UKR - 14

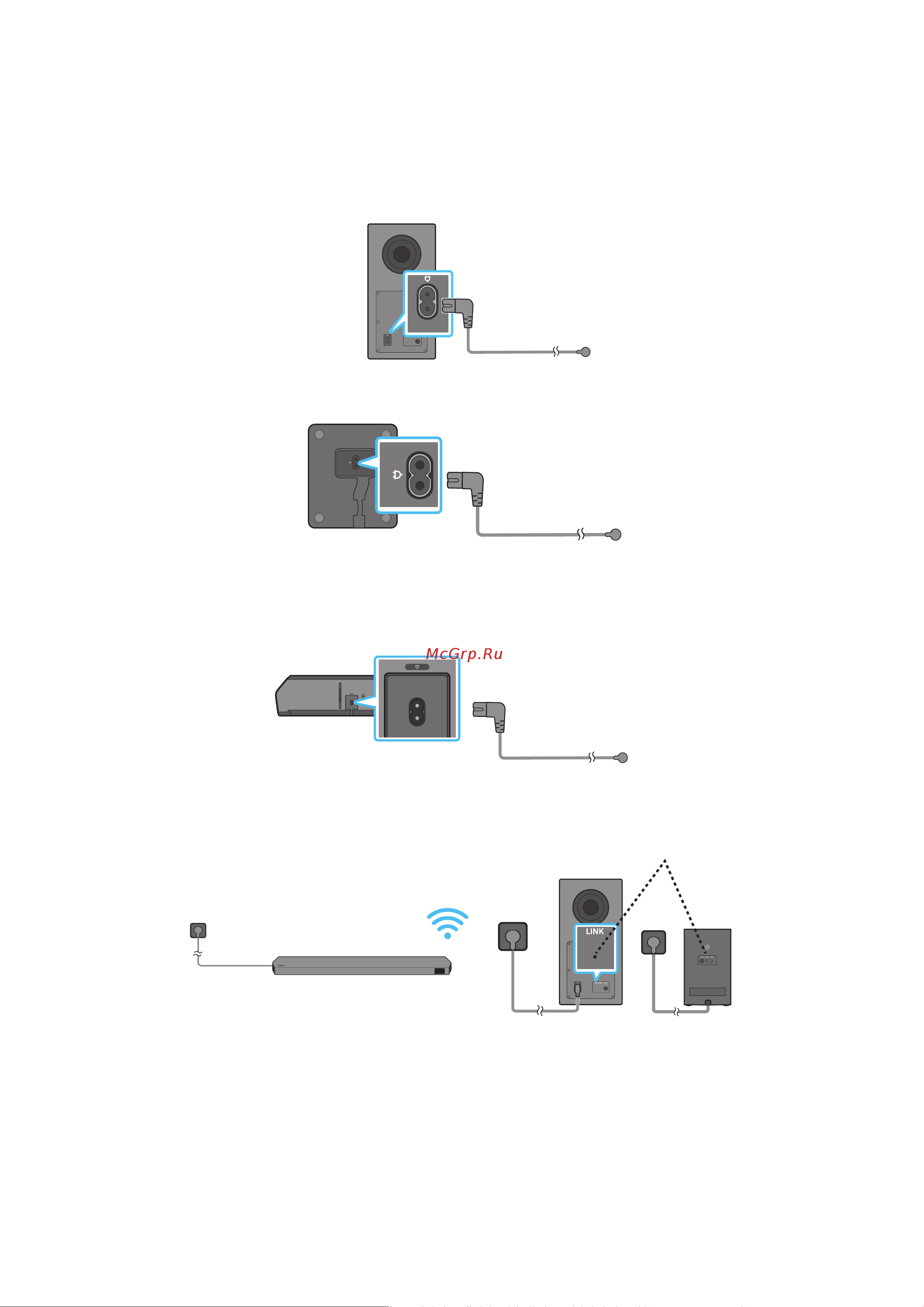

04 ПІДКЛЮЧЕННЯ ЗВУКОВОЇ ПАНЕЛІ SOUNDBAR
Підключення джерела живлення та пристроїв
Використайте шнур живлення, щоб підключити сабвуфер, динаміки об’ємного звучання та панель Soundbar до електричної розетки в наведеному нижче порядку.
• Докладнішу інформацію про вимоги до електричної розетки та споживання електроенергії див. на етикетці виробу (етикетка: Задня частина головного блока
звукової панелі Soundbar)
1. Підключіть шнур живлення до сабвуфера.
Задня панель сабвуфера
Шнур живлення
2. Підключіть шнур живлення до лівого та правого динаміків об’ємного звучання. (додатково)
Нижні частини лівого та правого
динаміків об’ємного звучання
(додатково)
Шнур живлення
3. Підключіть шнур живлення до панелі Soundbar.
HDMI IN 1
HDMI IN 2
ID SET
(WOOFER,
REAR)
POWER
NETWORK
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
HDMI 2
ID SET
HDMI IN 1
HDMI IN 2
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI 1
Нижня частина головного пристрою
звукової панелі Soundbar
Шнур живлення
4. Підключіть живлення до панелі Soundbar, сабвуфера й динаміків об’ємного звучання. Сабвуфер і динаміки об’ємного звучання підключаються автоматично,
коли вмикається панель Soundbar.
Світлодіодний індикатор LINK – світиться блакитним
(додатково)
ПРИМІТКА
• Підключіть живлення до сабвуфера й динаміків об’ємного звучання, перш ніж підключитися до панелі Soundbar. Сабвуфер і динаміки об’ємного звучання
підключаються автоматично, коли вмикається панель Soundbar.
• Якщо витягнути, а тоді знову під’єднати шнур живлення, коли пристрій ввімкнено, звукова панель Soundbar ввімкнеться автоматично.
• Систему динаміків об’ємного звучання підтримують лише відповідні моделі.
