Samsung HW-Q930B/ZN [50/126] Нижня панель звукової панелі soundbar
![Samsung HW-Q930B/ZN [50/126] Нижня панель звукової панелі soundbar](/views2/2016913/page50/bg32.png)
UKR - 8

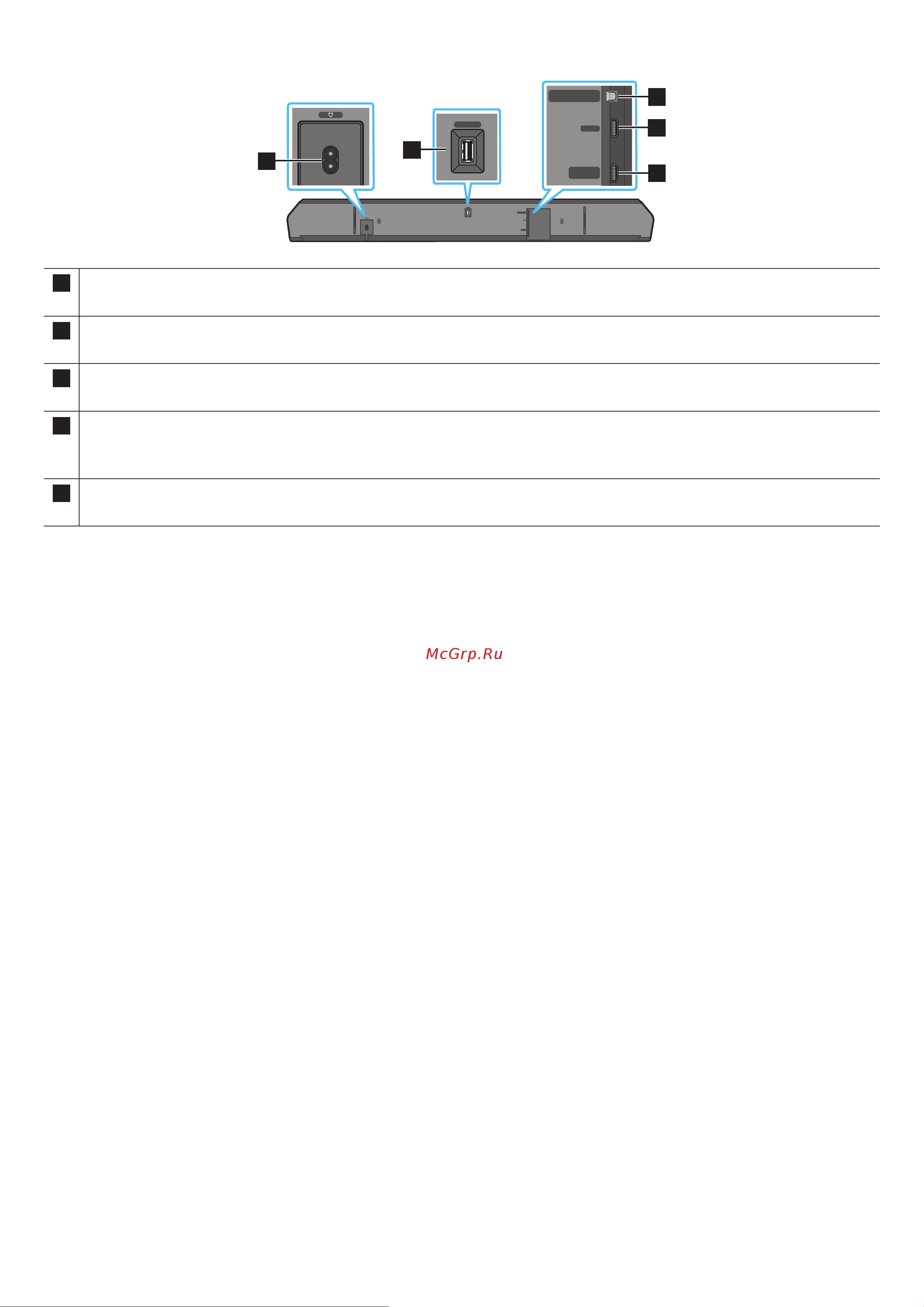

Нижня панель звукової панелі Soundbar
HDMI IN 1
HDMI IN 2
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
HDMI IN 1
HDMI IN 2
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
1
HDMI IN 1
HDMI IN 2
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
2
HDMI IN 1
HDMI IN 2
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
SERVICE
DIGITAL AUDIO IN
(OPTICAL)
HDMI TO TV
(eARC/ARC)
HDMI
3
5
4
1 POWER
Підключіть кабель живлення змінного струму звукової панелі Soundbar. (Див. сторінку 14)
2 SERVICE
Підключення USB-накопичувача для оновлення програмного забезпечення пристрою.
3 DIGITAL AUDIO IN (OPTICAL)
Підключення до цифрового (оптичного) виходу на зовнішньому пристрої. (Див. сторінку 26)
6 HDMI
Одночасний ввід цифрових відео- та аудіосигналів за допомогою кабелю HDMI.
Підключення до виходу HDMI на зовнішньому пристрої. (Див. сторінку 25)
7 HDMI TO TV (eARC/ARC)
Підключення до гніздового роз’єму HDMI на телевізорі. (Див. сторінку 18)
• Щоб від’єднати шнур живлення від настінної розетки, потягніть за штепсельну вилку. Не тягніть за кабель.
• Не підключайте цей пристрій або інші компоненти до розетки змінного струму, поки не встановлено з’єднання між усіма компонентами.
