Ελληνικά | 109
Bosch Power Tools 1 609 92A 3PX | (2.6.17)

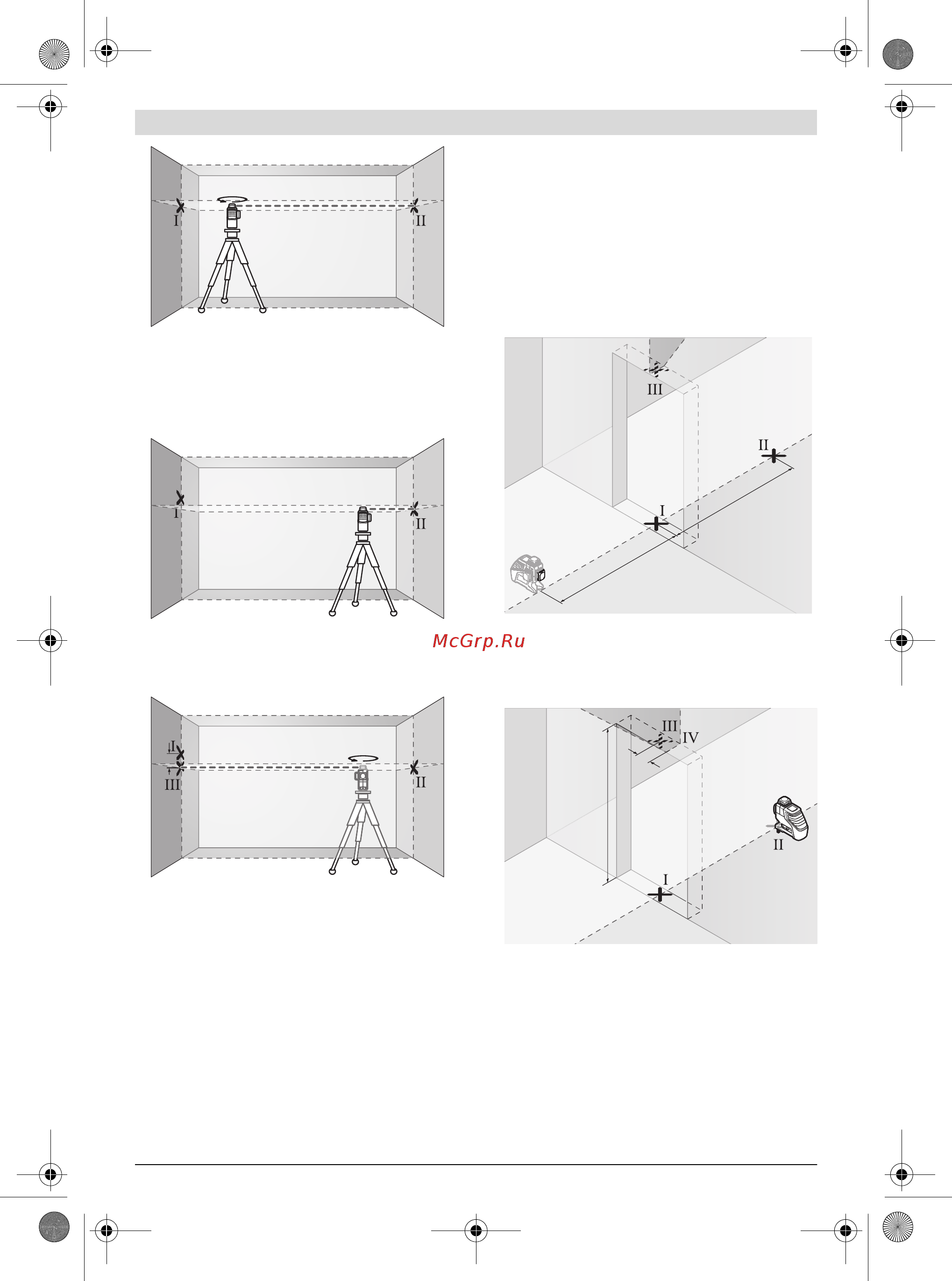

Γυρίστε το εργαλείο μέτρησης κατά 180°, αφήστε το να χω-
ροσταθμηθεί και σημαδέψτε το σημείο διασταύρωσης των
γραμμών λέιζερ στον απέναντι τοίχο B (σημείο II).
Τοποθετήστε το εργαλείο μέτρησης χωρίς να το
γυρίσετε κοντά στον τοίχο B, θέστε το σε λειτουργία και
αφήστε το να χωροσταθμηθεί.
Ρυθμίστε (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι
από κάτω) το ύψος του εργαλείου μέτρησης κατά τέτοιο τρό-
πο, ώστε το σημείο διασταύρωσης να πέσει επάνω στο ση-
μείο II που είχατε ήδη σημαδέψει στον τοίχο B.
Γυρίστε το εργαλείο μέτρησης κατά 180°, χωρίς να αλλάξετε
ύψος. Κατευθύνετε το επάνω στο τοίχο A κατά τέτοιο τρόπο,
ώστε η κάθετη γραμμή λέιζερ να περνά μέσα από το ήδη ση-
μαδεμένο σημείο I. Αφήστε το εργαλείο μέτρησης να χωρο-
σταθμηθεί και συμαδέψτε το σημείο διασταύρωσης των
γραμμών λέιζερ στον τοίχο A (σημείο III).
Η διαφορά d των δυο σημαδεμένων σημείων I και III στον
τοίχο Α αποτελεί την πραγματική απόκλιση ύψους του εργα-
λείου μέτρησης κατά μήκος του εγκάρσιου άξονα.
Σε μια διαδρομή μέτρησης 2 x 5 m = 10 m μέγιστη επιτρεπτή
απόκλιση ανέρχεται σε:
10 m x ±0,2 mm/m = ±2 mm.
Η διαφορά d ανάμεσα στα σημεία I και III δεν επιτρέπεται κατά
συνέπεια να υπερβαίνει τα 2 mm.
Έλεγχος της ακρίβειας χωροστάθμησης των κάθετων
γραμμών
Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε
πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m (επάνω
σε στερεή επιφάνεια).
Τοποθετήστε το εργαλείο μέτρησης σε απόσταση 2,5 m από
το άνοιγμα της πόρτας επάνω σε μια επίπεδη και στερεή επι-
φάνεια (όχι επάνω σε ένα τρίποδο). Θέστε το εργαλείο μέ-
τρησης στη λειτουργία με αυτόματη χωροστάθμηση. Επιλέξ-
τε τον τρόπο λειτουργίας στον οποίο το εργαλείο μέτρησης
παράγει μετωπικά ένα κάθετο επίπεδο λέιζερ.
Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπε-
δο του ανοίγματος της πόρτας (σημείο I), κατόπιν σε από-
σταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας
(σημείο II) και τέλος στην επάνω ακμή του ανοίγματος της
πόρτας (σημείο III).
Γυρίστε το εργαλείο μέτρησης κατά 180° και τοποθετήστε
το στην άλλη πλευρά του ανοίγματος της πόρτας, άμεσα πίσω
από το σημείο II. Αφήστε το εργαλείο μέτρησης να αυτοχω-
ροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα λέιζερ
κατά τέτοιο τρόπο, ώστε η μέση της να περνά ακριβώς μέσα
από τα σημεία I και II.
Σημαδέψτε τη μέση της γραμμής λέιζερ σαν σημείο IV στην
επάνω ακμή του ανοίγματος της πόρτας.
Η διαφορά d των δυο σημαδεμένων σημείων III και IV απο-
τελεί την πραγματική απόκλιση του εργαλείου μέτρησης από
την κατακόρυφο.
Μετρήστε το ύψος του ανοίγματος της πόρτας.
A
B
180°
A
B
A
B
dd
180°
2,5 m
2,5 m
2 m
d
