Italiano | 59
Bosch Power Tools 1 609 92A 3PX | (2.6.17)

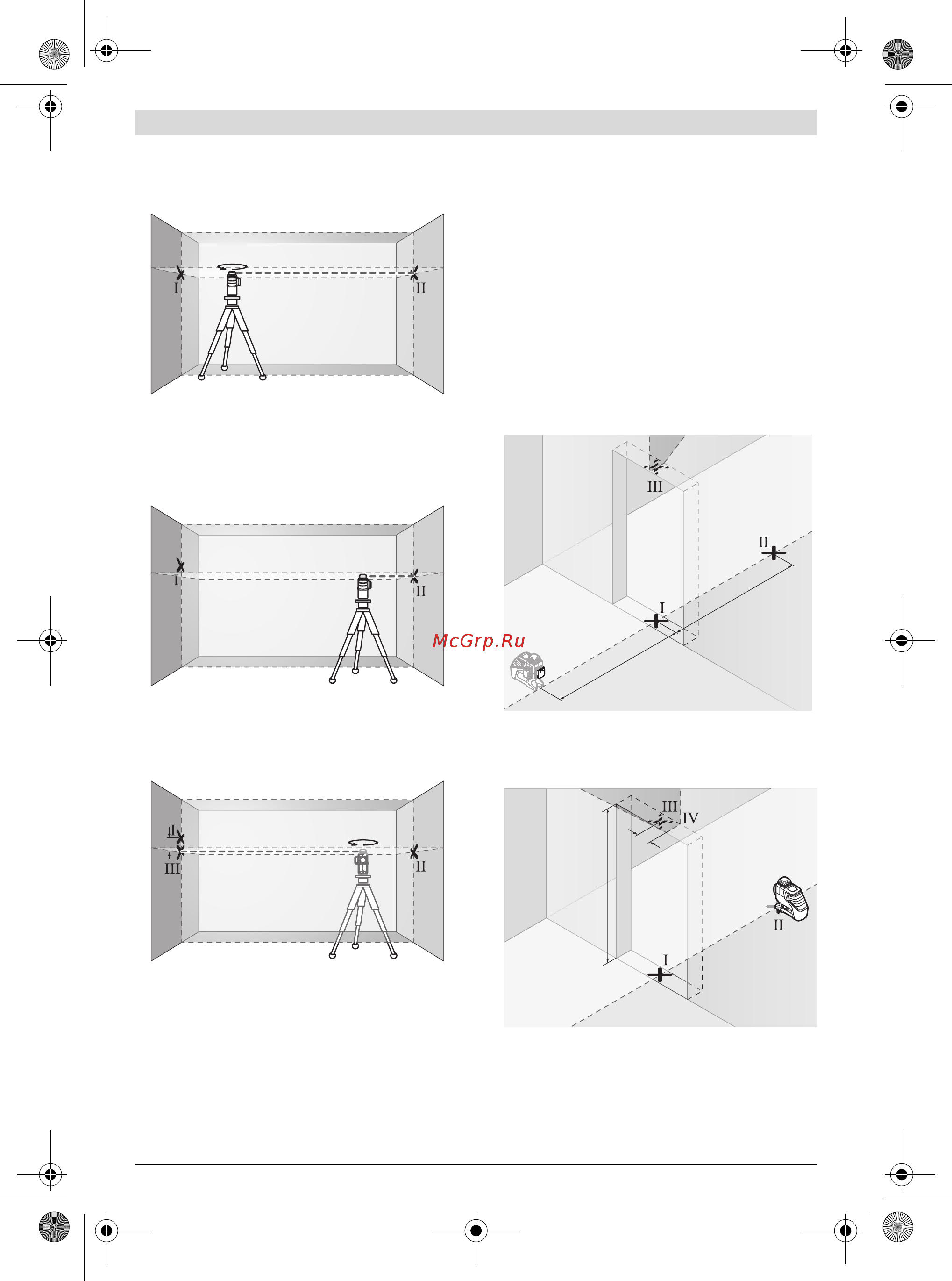

Dirigere il laser sulla parete A vicina e sottoporre lo stru-
mento di misura ad un’operazione di livellamento. Marcare
il centro del punto d’incrocio delle linee laser sulla parete A
(Punto I).
Ruotare lo strumento di misura di 180°, eseguire l’opera-
zione di livellamento e marcare il punto d’incrocio dei raggi
laser sulla parete contrapposta B (punto II).
Installare lo strumento di misura senza girarlo vicino
alla parete B, accenderlo e lasciare che esegua l’operazio-
ne di livellamento.
Regolare lo strumento di misura in altezza in modo tale
(mediante treppiede oppure se necessario utilizzando ap-
positi supporti) che il punto d’incrocio delle linee laser ar-
rivi precisamente sul punto II precedentemente marcato
sulla parete B.
Ruotare lo strumento di misura di 180° senza modificare
l’altezza. Dirigerlo sulla parete A in modo che la linea laser
verticale scorra sul punto I precedentemente marcato.
Sottoporre lo strumento di misura ad un’operazione di li-
vellamento e marcare il punto d’incrocio delle linee laser
sulla parete A (punto III).
La differenza della misura d dei punti marcati I e III sulla
parete A indica la tolleranza effettiva dello strumento
nell’ambito della misura lungo l’asse trasversale.
Sul tratto di misura di 2 x 5 m = 10 m la deviazione ammessa
può essere al massimo:
10mx±0,2mm/m=±2mm.
La differenza d tra i punti I e III può essere pertanto al mas-
simo di 2 mm.
Controllo della precisione di livellamento delle linee
verticali
Per un controllo è necessaria l’apertura della porta (su base
compatta) ed ogni lato della porta deve avere uno spazio di
almeno 2,5 m.
Posizionare lo strumento di misura alla distanza di 2,5 m
dall’apertura della porta su un supporto stabile ed orizzon-
tale (non su un treppiede). Accendere lo strumento di mi-
sura per un utilizzo con il sistema di autolivellamento. Sele-
zionare un modo operativo in cui lo strumento di misura
emette frontalmente un piano laser verticale.
Marcare il centro della linea laser verticale sul pavimento
dell’apertura della porta (punto I), alla distanza di 5 m
sull’altro lato dell’apertura della porta (punto II) e al margi-
ne superiore dell’apertura della porta (punto III).
Ruotare lo strumento di misura di 180° e posizionarlo
sull’altro lato dell’apertura della porta direttamente dietro
al punto II. Lasciare eseguire l’operazione di livellamento
dallo strumento di misura ed allineare la linea laser vertica-
le in modo che il suo centro passi esattamente attraverso i
punti I e II.
A
B
180°
A
B
A
B
dd
180°
2,5 m
2,5 m
2 m
d
