50 | Português
1 609 92A 3PX | (2.6.17) Bosch Power Tools

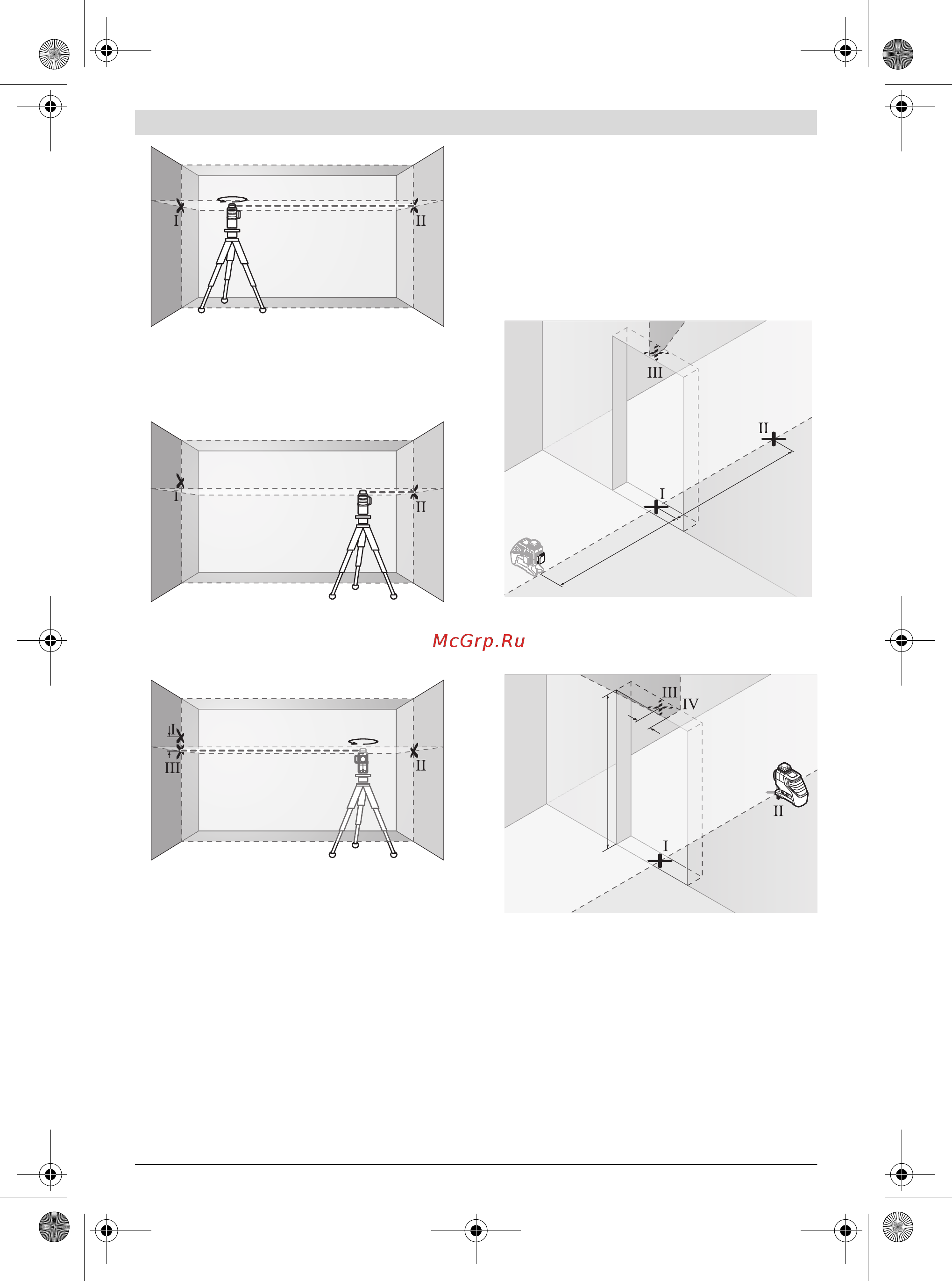

Girar o instrumento de medição 180°, permitir que possa
se nivelar e marcar o ponto de cruzamento das linhas de la-
ser na parede B oposta (ponto II).
Posicionar o instrumento de medição – sem girar – perto
da parede B, ligá-lo e aguardar o nivelamento.
Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
ponto de cruzamento das linhas de laser atinja exatamente
o ponto marcado anteriormente II na parede B.
Girar o instrumento de medição 180°, sem modificar a al-
tura. Alinhá-lo à parede A, de modo que a linha de laser ver-
tical passe pelo ponto I marcado anteriormente. Aguardar
o fim do nivelamento do instrumento de medição e marcar
o ponto de cruzamento das linhas de laser na parede A
(ponto III).
–A diferença d entre os dois pontos marcados I e III sobre a
parede A, é a divergência real da altura do instrumento de
medição ao longo do eixo transversal.
Numa distância de 2 x 5 m = 10 m a máxima divergência ad-
missível deverá ser de:
10 m x ±0,2 mm/m = ±2 mm.
A diferença d entre os pontos I e III só deve ser de no máximo
2 mm.
Controlar a exatidão do nivelamento das linhas verticais
Para o nivelamento é necessário um vão de porta, com no
mínimo 2,5 m de espaço de cada lado do vão (sobre chão
firme).
Colocar o instrumento de medição a 2,5 m de distância do
vão de porta, sobre uma superfície firme e plana (não so-
bre um tripé). Ligar o instrumento de medição no funcio-
namento com nivelamento automático. Selecionar um tipo
de funcionamento, no qual é produzido um nível de laser
vertical frontal na frente do instrumento de medição.
Marcar o centro da linha de laser vertical no chão do vão de
porta (ponto I), numa distância de 5 m, do outro lado do
vão de porta (ponto II), como também no canto superior
do vão de porta (ponto III).
Girar o instrumento de medição por 180° e colocá-lo no
outro lado do vão da porta, diretamente atrás do ponto II.
Permitir que o instrumento de medição possa se nivelar e
alinhe a linha de laser vertical de modo que o seu centro
percorra exatamente pelos pontos I e II.
Marcar o centro da linha de laser no canto superior do vão
da porta como ponto IV.
–A diferença d entre os dois pontos marcados III e IV é a di-
vergência real do instrumento de medição em relação à
vertical.
Medir a altura do vão de porta.
A
B
180°
A
B
A
B
dd
180°
2,5 m
2,5 m
2 m
d
