中文 | 283
Bosch Power Tools 1 609 92A 3PX | (2.6.17)

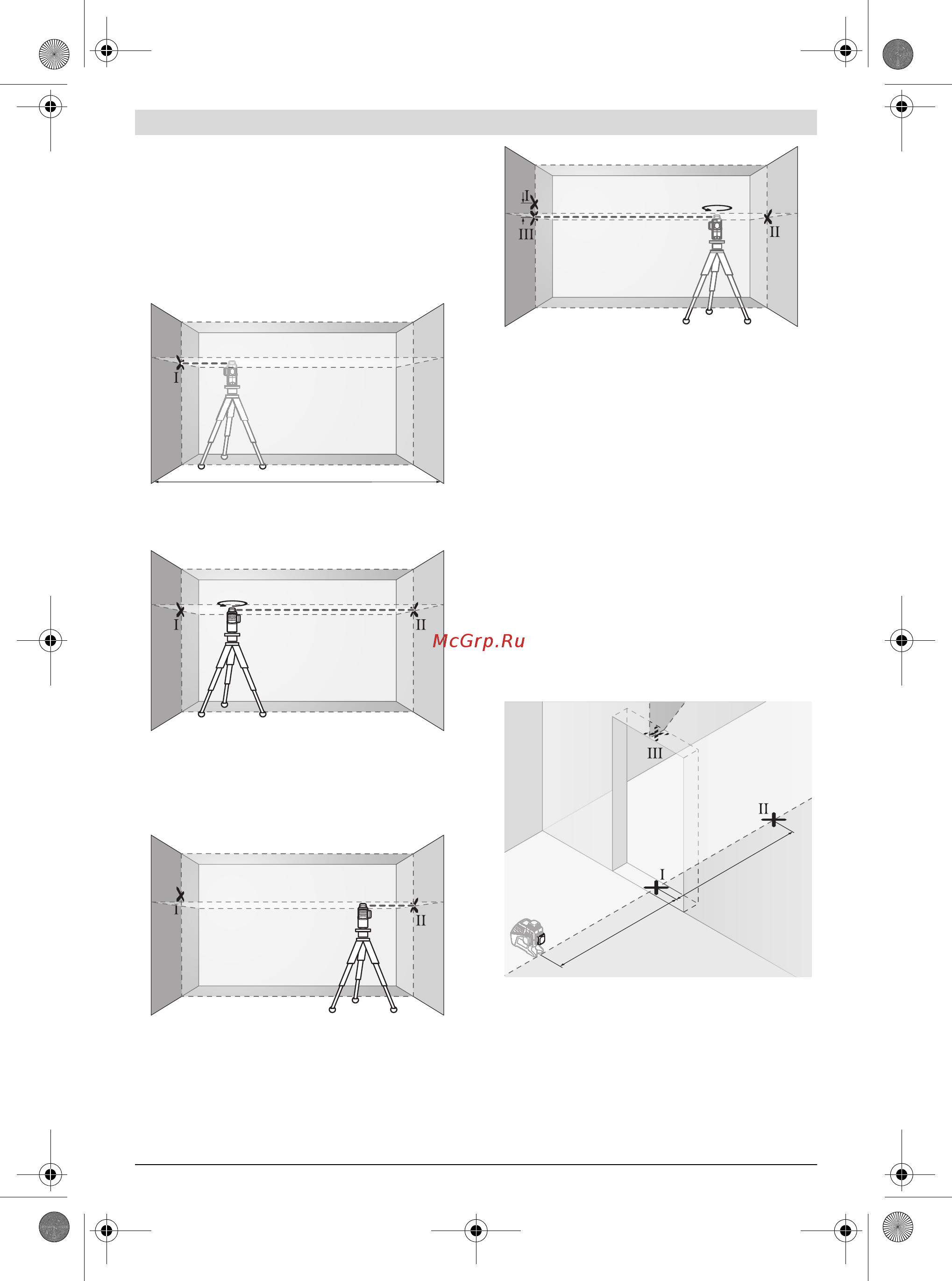

檢查橫軸的水平水準精度
針對這項檢查,您必須找一段無障礙物的 5 米長線
段,而且該測量線段必須介于兩面牆 A 和 B 之間。
把測量儀安裝在三腳架上,並把三角架擺在靠近牆
A 的位置,或者把儀器放置在靠近牆的堅實、平坦
的地面上。開動測量儀,選擇測量功能並啟動自動
找平功能。選擇會在測量儀器正前方產生一個水平
激光面和一個垂直激光面的操作模式。
把激光束對準比較靠近的牆 A 並讓測量儀找平。
找出激光束在牆 A 上的交叉點,並在該點的中心
位置打上記號 (點 I
把測量儀旋轉 180 度,讓儀器找平。找出激光束在
牆 B 上的交叉點,並在該點的中心位置打上記號
(點 II)。
把儀器移近牆 B (無須旋轉測量儀),開動測量
儀,並讓儀器找平。
調整測量儀的高度 (借助三腳架,必要時得使用墊
塊)讓激光束的交叉點,準確地投射在牆 B 的點
II 上。
把測量儀旋轉 180 度,但是不可改變測量儀的高
度。調整測量儀,讓垂直方向的激光束穿過牆 A
的點 I。讓測量儀找平,並且在牆 A 的激光束交叉
點上做記號 (點 III)。
牆 A 上點 I 和點 III 的差距 d 便是測量儀在橫
軸上的實際高度偏差。
測量的距離是 2 x 5 米 = 10 米。而最大的許可誤
差為 :
10 米 x ±0.2 毫米 / 米 = ±2 毫米。
I 和點 III 的差距 d 不可以超過 2 毫米。
檢查垂直方向的激光束的找平精度
針對這項檢驗,您必須尋找一處有門孔而且地板堅實
的場地。此外,門孔的前后兩側至少要有 2.5 米的空
間。
把測量儀放置在距離門孔 2.5 米處的堅實、平坦
的地面上 (不可以使用三腳架)。開動測量儀,選
擇測量功能並啟動自動找平功能。必須選擇會在測
量儀器正前方產生一個垂直激光面的操作模式。
找出投射在門孔地板上的垂直激光束的中心點,並
在該中心點打上記號 (點 I。在門孔的另一側約
5 米遠處再做一個記號 (點 II,在門孔的上緣做
第三個記號 (點 III)。
A
B
5 m
A
B
180°
A
B
A
B
dd
180°
2,5 m
2,5 m
