Protherm Медведь 50KLOM 10005727 [11/32] Дополнительный термостат
![Protherm 40 KLOM17 [11/32] Дополнительный термостат](/views2/1167146/page11/bgb.png)
Установка 5
0020217154_00 Bear Руководство по установке и техническому обслуживанию 11

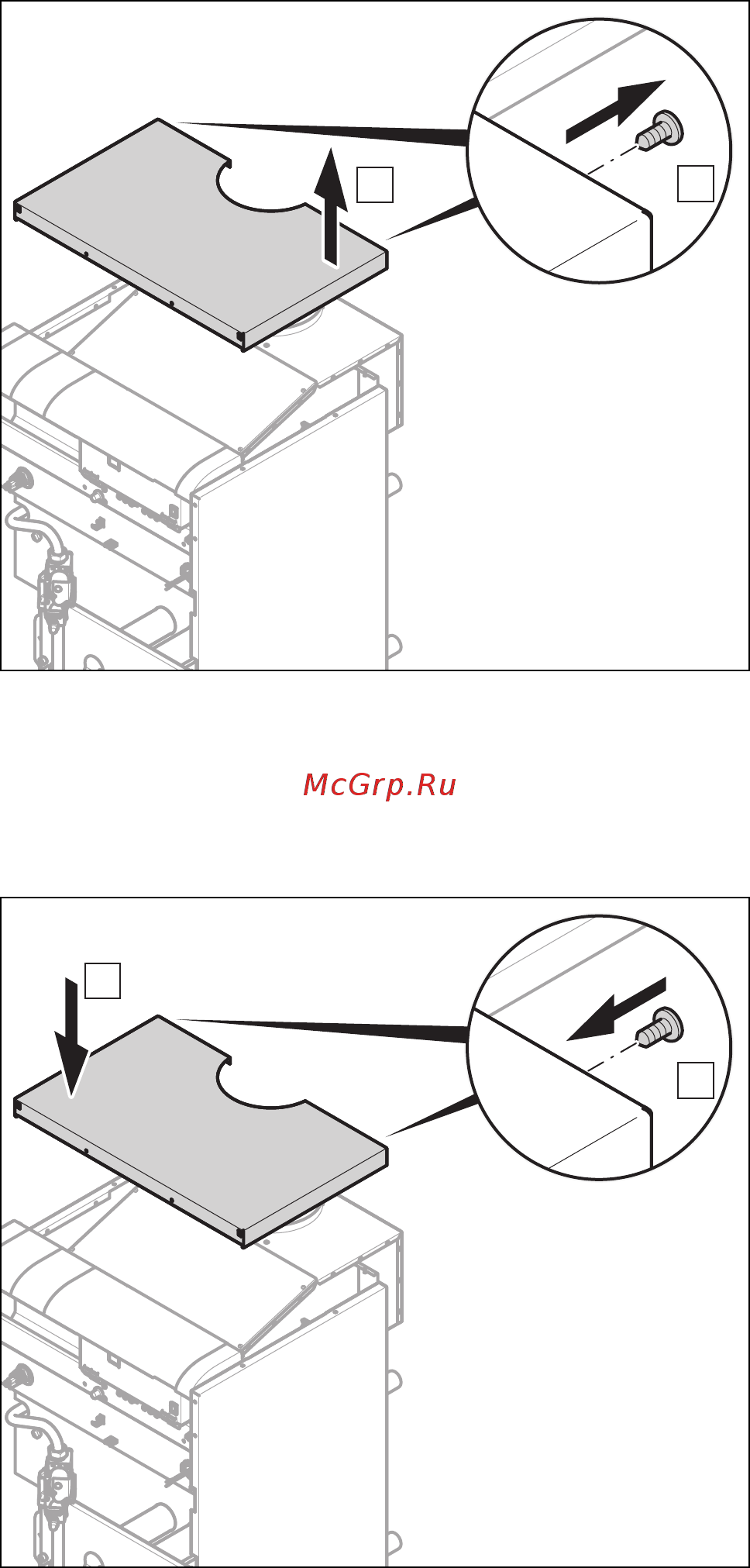

4.8.3 Демонтаж крышки облицовки
B
A
1. Выньте оба нижних винта крышки облицовки.
2. Снимите крышку облицовки, вытянув её задний край
вверх.
4.8.4 Монтаж крышки облицовки
A
B
1. Наденьте крышку облицовки на изделие сначала
сзади, а затем спереди.
– Выступы на передних частях облицовки должны
войти в гнёзда на крышке облицовки.
2. Закрепите крышку облицовки обоими винтами.
5 Установка
5.1 Указания по установке
5.1.1 Указания по эксплуатации на сжиженном
газе
Прибор на заводе отрегулирован для эксплуатации с
группой газа, указанной на маркировочной табличке.
Если ваш прибор отрегулирован для эксплуатации на
природном газе, то вам необходимо выполнить перена-
ладку для эксплуатации на сжиженном газе. Для этого
вам потребуется комплект для переналадки. Перена-
ладка описана в руководстве, прилагаемом к комплекту
для переналадки.
5.1.1.1 Опасность для жизни из-за
негерметичности при установке ниже
уровня земли
Сжиженный газ скапливается у земли. Если прибор уста-
навливается ниже уровня поверхности земли, то при раз-
герметизации могут образовываться скопления сжижен-
ного газа. В этом случае возникает опасность взрыва.
▶ Убедитесь, что сжиженный газ не сможет улетучиться
из прибора и газопровода.
5.1.1.2 Удаление воздуха из газгольдера
При недостаточном удалении воздуха из газгольдера
могут возникнуть проблемы с розжигом.
▶ Перед монтажом прибора убедитесь в том, что из
газгольдера удален воздух.
▶ При необходимости обратитесь к поставщику сжижен-
ного газа.
5.1.1.3 Использование нужного сорта сжиженного
газа
Неподходящий сорт сжиженного газа может привести к
аварийным отключениям прибора. Возможно появление
шумов при розжиге и сгорании газа в приборе.
▶ Используйте исключительно сорт газа, указанный на
маркировочной табличке.
5.1.2 Указания по пластмассовым трубам
5.1.2.1 Дополнительный термостат
Если в отопительном контуре имеются пластмассовые
трубы, это может стать причиной повреждения в резуль-
тате перегрева. Защитное отключение отопительного
котла происходит только при 110 °C.
▶ Установите на подающую линию системы отопления
дополнительный термостат. Выполните электриче-
ское подключение этого термостата к клеммам под-
ключения накладного термостата.
