Установка 5
0020217154_00 Bear Руководство по установке и техническому обслуживанию 13
1
2

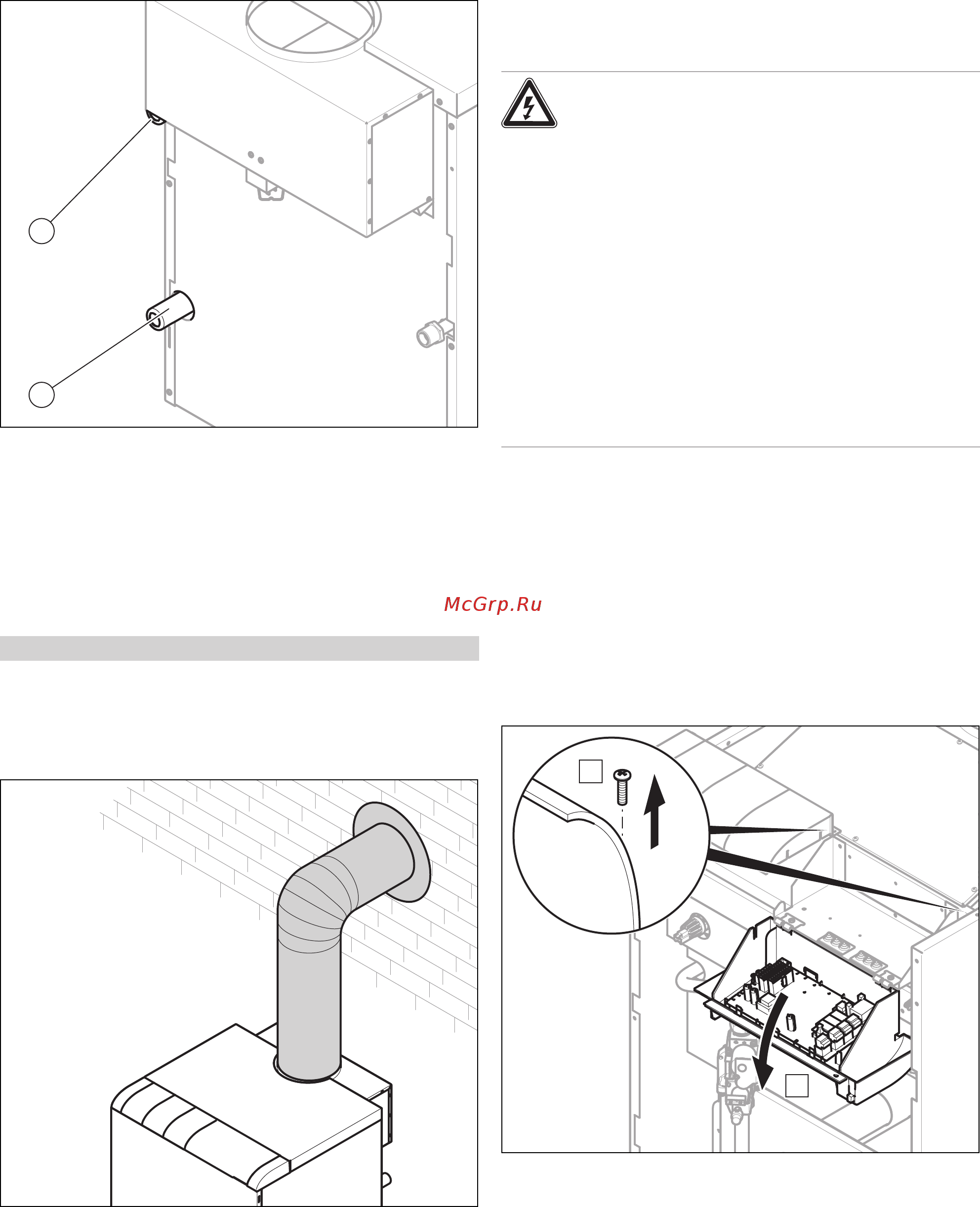

3. Подсоедините подающую линию системы отопления
к подключению подающей линии системы отопления
(1).
4. Подсоедините обратную линию системы отопления
к подключению обратной линии системы отопления
(2).
5.5 Подключение накопителя горячей воды
Условия: Изделие с накопителем горячей воды
▶ При подключении используйте руководство по уста-
новке накопителя горячей воды и принадлежностей.
5.6 Присоединение трубы отходящих газов
▶ Проложите трубу отходящих газов к дымовой трубе с
подъёмом.
▶ Вертикальный участок трубы отходящих газов до от-
вода должен быть не меньше 50 см.
5.7 Электромонтаж
5.7.1 Указания по электромонтажу
Опасность!
Опасность для жизни в результате по-
ражения электрическим током при не-
правильном выполнении электрического
подключения!
Неправильно выполненное электрическое
подключение может нарушить эксплуа-
тационную безопасность изделия и стать
причиной травм и материального ущерба.
▶ Выполняйте электромонтаж только в
том случае, если вы являетесь прошед-
шим обучение специалистом и облада-
ете соответствующей квалификацией.
▶ Соблюдайте при этом действующие
законы, стандарты и директивы.
Изделие подготовлено к простому электрическому под-
ключению. Сетевой кабель, насосы и датчики темпера-
туры уже смонтированы и подключены.
На схеме электрических соединений в Приложении при-
водятся все возможности подключения.
Если подключается какая-либо принадлежность (регуля-
тор, комнатный термостат), перемычку на соответствую-
щем штекере нужно удалить.
5.7.2 Открывание распределительной коробки
B
A
1. Отключите электропитание изделия и примите меры
для предотвращения его нежелательного повтор-
ного включения.
2. Демонтируйте переднюю облицовку. (→ страница 10)
3. Выверните крепёжные винты распределительной
коробки.
4. Отведите распределительную коробку вперёд.
