8 Устранение неполадок
18 Руководство по установке и техническому обслуживанию Bear 0020217154_00
▶ Передайте пользователю на хранение все руковод-
ства и документацию на изделие.
▶ Объясните пользователю предпринятые меры по
обеспечению подачи воздуха на горение и отвода от-
ходящих газов и укажите, что ему запрещено вносить
в конструкцию какие-либо изменения.
▶ Обратите внимание пользователя на то, что руковод-
ства необходимо держать рядом с изделием.
▶ Объясните пользователю, как контролировать тре-
буемое давление в системе, а также о необходимых
действиях по доливке воды в систему отопления и
удалению из неё воздуха.
▶ Проинструктируйте пользователя относительно эко-
номичной настройки температур, регуляторов и тер-
мостатических вентилей.
8 Устранение неполадок
8.1 Устранение неполадок
▶ Если появляются сообщения об ошибках (F.XX),
устраните ошибку, сверившись с таблицей в
Приложении или с помощью тестовых программ.
Коды ошибок (→ страница 23)
При одновременном появлении нескольких ошибок дис-
плей поочередно отображает соответствующие сообще-
ния об ошибках, при этом каждое сообщение отобража-
ется в течение двух секунд.
▶ Нажмите кнопку снятия сбоя (макс. 3 раза), чтобы
снова ввести изделие в эксплуатацию.
▶ Если у вас не получается устранить ошибку и она
снова возникает даже после попыток снятия сбоя,
обратитесь в сервисную службу.

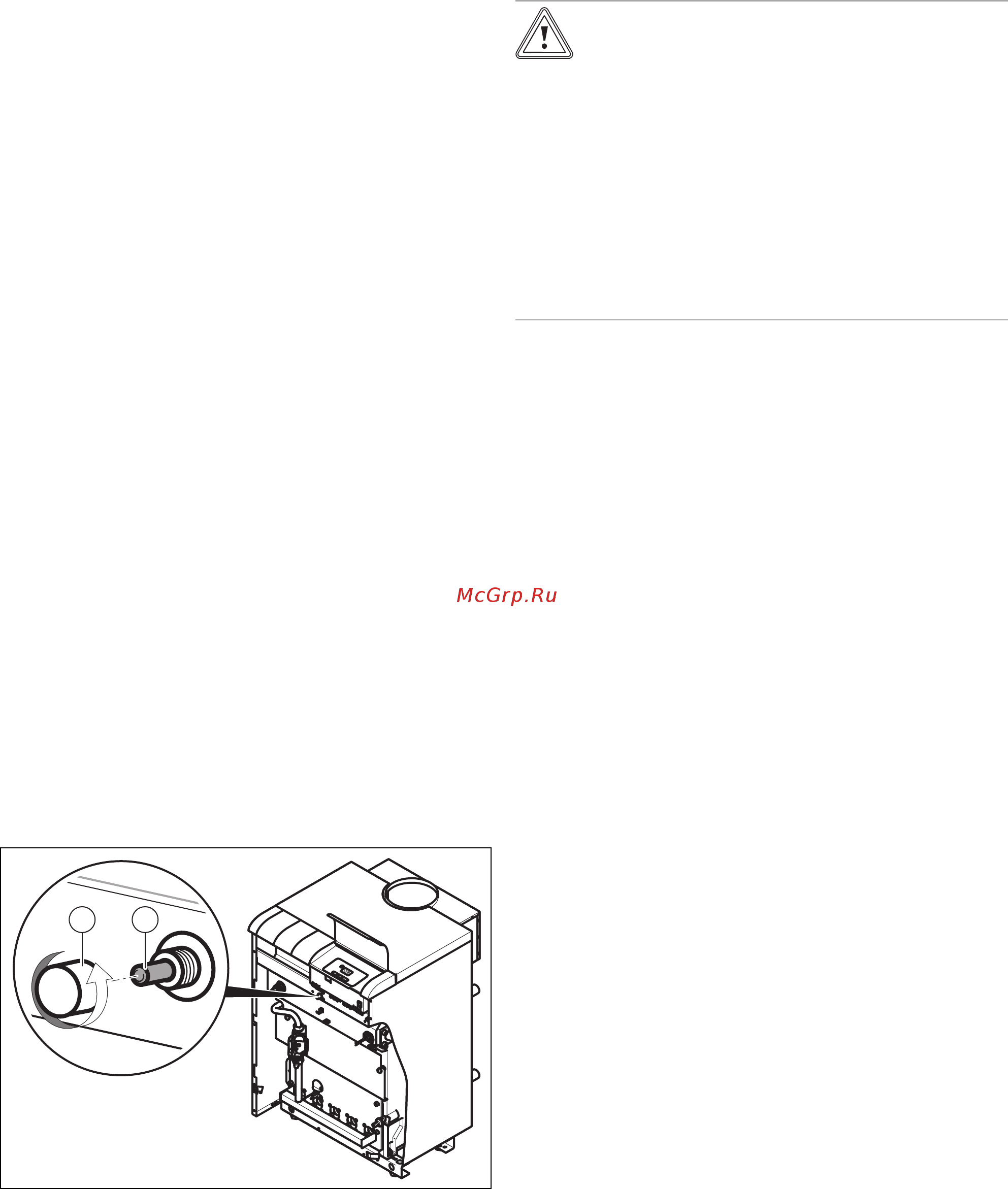

8.2 Разблокировка предохранительного
ограничителя температуры
1. Дождитесь достаточного остывания изделия.
2. Демонтируйте переднюю облицовку. (→ страница 10)
◁ Теперь под распределительной коробкой есть
доступ к предохранительному ограничителю тем-
пературы.
1 2
3. Поверните и снимите колпачок (1).
4. Полностью вдавите штифт (2).
5. Нажмите клавишу снятия сбоя.
◁ Теперь изделие снова начинает работать.
9 Осмотр и техобслуживание
9.1 Указания по осмотру и техническому
обслуживанию
Осторожно!
Опасность повреждения обо-
рудования из-за невыполнения
осмотра/технического обслуживания
Невыполнение осмотра/технического об-
служивания может привести к поврежде-
нию изделия.
▶ Ежегодно проводите осмотр и техниче-
ское обслуживание.
▶ Руководствуйтесь таблицей Работы по
проверке и техобслуживанию в прило-
жении.
Регулярные работы по проверке и техобслуживанию яв-
ляются условием эксплуатационной готовности и без-
опасности , надёжности и длительного срока службы из-
делия.
Наиболее важные работы по проверке и техобслужива-
нию описаны в следующих разделах.
▶ После осмотра/технического обслуживания всегда
проверяйте изделие на предмет утечки газа и воды.
9.2 Приобретение запасных частей
Оригинальные компоненты изделия также были серти-
фицированы в рамках проверки соответствия стандар-
там. Если при выполнении технического обслуживания
или ремонта вы не используете совместно сертифициро-
ванные оригинальные запасные части фирмы Protherm,
сертификация изделия считается недействительной. По-
этому мы настоятельно рекомендуем монтаж оригиналь-
ных запасных частей фирмы Protherm. Информацию о
доступных оригинальных запасных частях Protherm вы
можете получить по указанному с обратной стороны кон-
тактному адресу.
▶ Если при техническом обслуживании или ремонте
вам требуются запасные части, тогда используйте
исключительно оригинальные запасные части фирмы
Protherm.
9.3 Необходимые контрольные и
измерительные средства
Для осмотра и технического обслуживания потребуются
следующие контрольные и измерительные средства:
– Газоанализатор
– Манометр
