6 Ввод в эксплуатацию
14 Руководство по установке и техническому обслуживанию Bear 0020217154_00

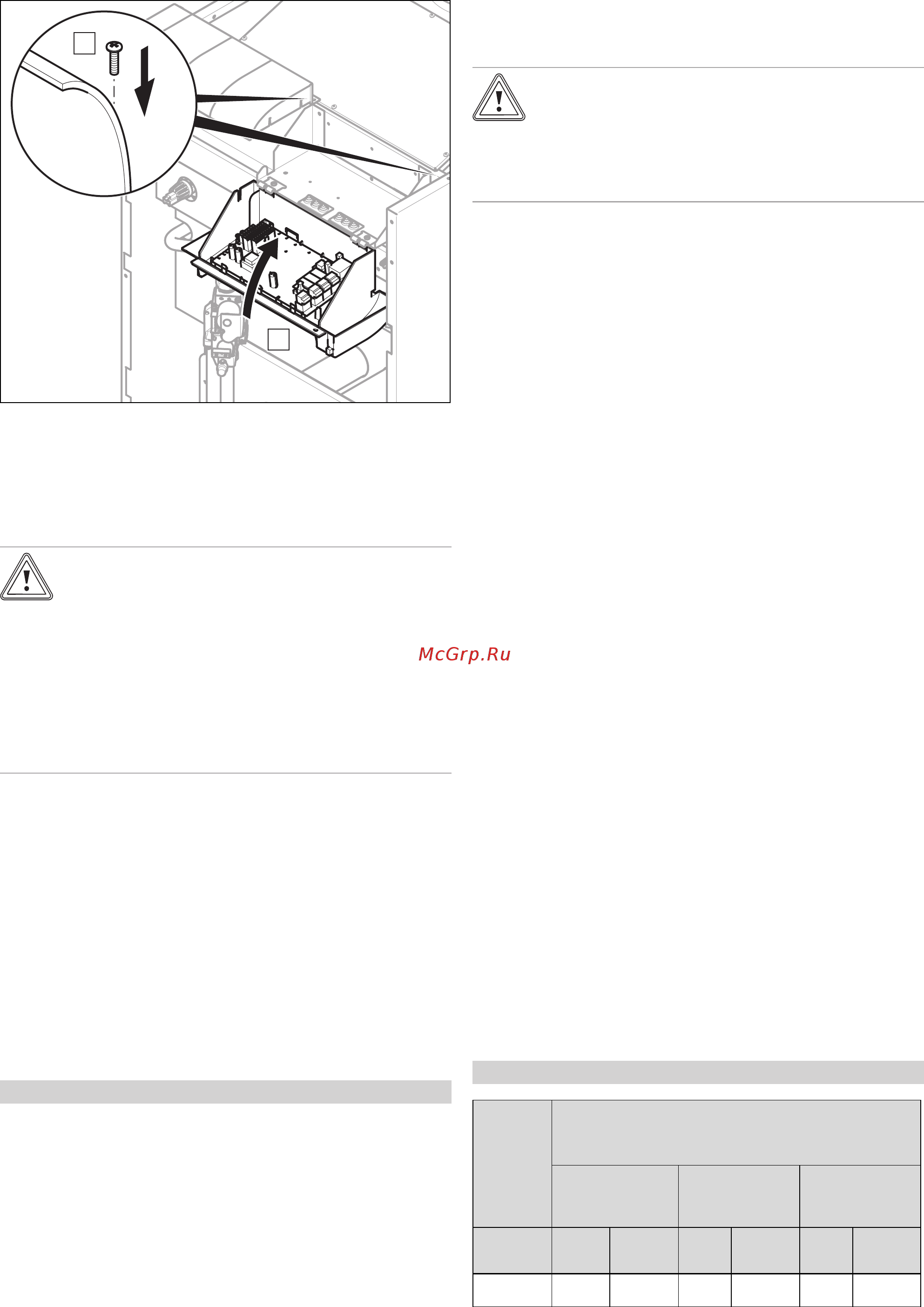

5.7.3 Закрывание распределительной коробки
A
B
1. Отведите распределительную коробку вверх.
2. Закрепите распределительную коробку обоими вин-
тами на изделии.
5.7.4 Обеспечение электропитания
Осторожно!
Риск повреждения оборудования из-за
несоответствующего напряжения элек-
тросети!
При сетевом напряжении выше 253 В и
ниже 190 В возможно повреждение элек-
тронных компонентов.
▶ Убедитесь, что номинальное напряже-
ние сети составляет 230 В.
1. Вставьте штепсельную вилку в подходящую розетку.
2. Обеспечьте возможность постоянного доступа к
подключению к электросети. Оно не должно быть
закрыто или загорожено.
5.7.5 Подключение датчиков
1. Соблюдайте схему электрических соединений в
Приложении.
2. Подключите все датчики с помощью предназначен-
ных для этого штекеров подключения.
5.7.6 Подключение регулятора
Условия: Изделие с регулятором
▶ При подключении регулятора (24 В) соблюдайте
схему электрических соединений в приложении.
▶ Подключите регулятор к соответствующему разъёму.
▶ Соблюдайте руководство по установке регулятора.
6 Ввод в эксплуатацию
6.1 Проверка и подготовка греющей воды/
заправочной и подпиточной воды
Осторожно!
Риск материального ущерба из-за нека-
чественной греющей воды
▶ Обеспечьте наличие греющей воды
удовлетворительного качества.
▶ Прежде чем наполнить систему или долить в нее
воду, проверьте качество греющей воды.
Проверка качества греющей воды
▶ Отберите немного воды из отопительного контура.
▶ Проверьте внешний вид греющей воды.
▶ Если вы обнаружите осаждаемые вещества, тогда
удалите шлам из системы.
▶ С помощью магнитного стержня проверьте, присут-
ствует ли магнетит (оксид железа).
▶ Если вы обнаружите магнетит, тогда очистите си-
стему и проведите соответствующие мероприятия
по защита от коррозии. Или установите магнитный
фильтр.
▶ Проверьте значение pH отобранной воды при 25 °C.
▶ При значениях меньше 8,2 или больше 10,0 очистите
систему и подготовьте греющую воду.
Проверка заправочной и подпиточной воды
▶ Прежде чем наполнить систему, измерьте жесткость
заправочной и подпиточной воды.
Подготовка заправочной и подпиточной воды
▶ При приготовлении воды для наполнения системы и
ее подпитки соблюдайте действующие внутригосу-
дарственные предписания и технические правила.
Если внутригосударственные предписания и технические
правила не предусматривают более высоких требова-
ний, действует следующее:
Подготовка греющей воды требуется,
– если количество всей воды для наполнения системы
и ее подпитки во время срока службы системы превы-
сило в три раза номинальный объем системы отопле-
ния или
– если не соблюдаются ориентировочные значения,
перечисленные в приведенной ниже таблице или
– если значение pH греющей воды меньше 8,2 или
больше 10,0.
Действительность: Казахстан
Суммар-
ная теп-
лопро-
изводи-
тель-
ность
Жёсткость воды при удельном объеме
системы
1)
≤ 20 л/кВт
>20 л/кВт
≤ 50 л/кВт
>50 л/кВт
кВт ° дН
моль/
м³
° дН
моль/
м³
° дН
моль/
м³
< 50
< 16,8
< 3 11,2 2 0,11 0,02
