5 Установка
12 Руководство по установке и техническому обслуживанию Bear 0020217154_00
5.1.2.2 Нисходящий теплообменник
Установка в отопительный контур пластмассовых труб,
не обладающих диффузионно-плотными свойствами, мо-
жет привести к возникновению коррозии в отопительном
котле.
▶ Установите нисходящий теплообменник.
5.1.3 Указания по количеству воды
5.1.3.1 Гидравлическая схема защиты
Если количество воды в отопительном контуре превы-
шает 20 литров на один кВт теплопроизводительности,
это может привести к возникновению коррозии в тепло-
обменнике.
▶ Установите гидравлическую схему защиты (напри-
мер, термостатический обратный клапан).
5.1.3.2 Устройство защиты от недостатка воды
При возникновении недостатка воды в отопительном кон-
туре встроенный предохранительный ограничитель тем-
пературы одновременно выполняет функцию устройства
защиты от недостатка воды.
5.2 Необходимый материал
Для установки потребуется следующий материал:
– Газовый запорный кран с устройством защиты от по-
жара
– Предохранительный клапан, со стороны системы
отопления
– Сервисные краны (подающая и обратная линия си-
стемы отопления)
– Насос системы отопления
– Расширительный бак
– Дымоход
5.3 Подключение газопровода
1. Установите газовый запорный кран с устройством
защиты от пожара в газопровод перед изделием в
хорошо доступном месте. Газовый запорный кран
должен иметь по меньшей мере такой же номиналь-
ный внутренний диаметр, как и подсоединение газа.
1
Осторожно!
Риск утечки газа из газопровода
Если газопровод подсоединяется с натя-
гом или перекосом, он может утратить гер-
метичность.
▶ Обеспечьте монтаж резьбовых соеди-
нений газопровода без натяга и пере-
коса.

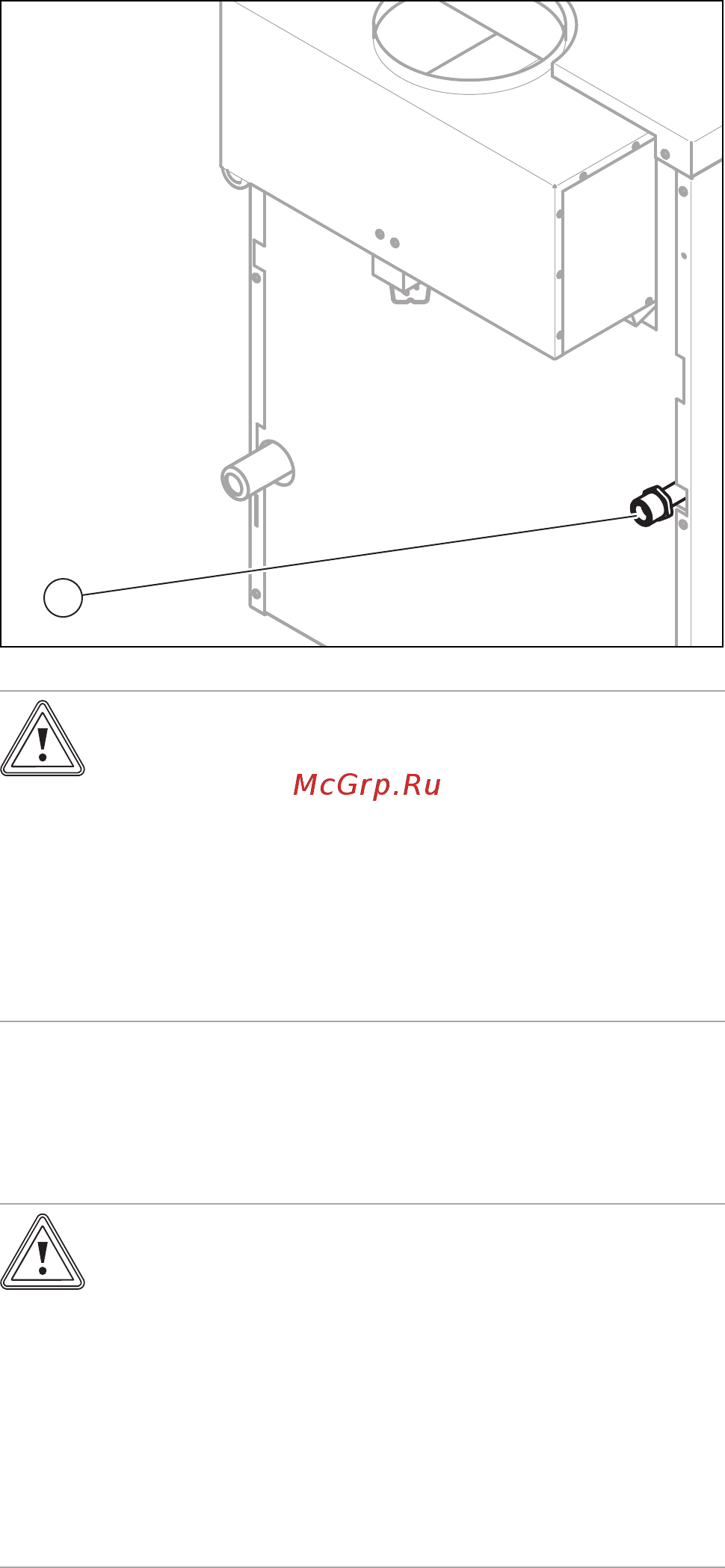

2. Наверните газопровод на штуцер (1) газовой арма-
туры.
3. Удалите воздух из газопровода.
Осторожно!
Опасность повреждения газовой арма-
туры
При слишком высоком испытательном
давлении возможно повреждение газовой
арматуры.
▶ Убедитесь, что испытательное давле-
ние на газовой арматуре не превышает
значение 50 мбар.
4. Проверьте газопровод на герметичность.
5.4 Подключение отопительного контура
1. Установите между системой отопления и изделием
необходимые защитные и запорные устройства.
2. В обратной линии установите кран заполнения и
опорожнения.
