6 Ввод в эксплуатацию
16 Руководство по установке и техническому обслуживанию Bear 0020217154_00
Настройка сгорания была проверена на заводе-изгото-
вителе. Изделие предварительно настроено на работу с
группой газа, указанной на маркировочной табличке.
Условия: Изделие не подходит к местной группе газа
▶ Выполните переналадку на другой вид газа.
▶ При переналадке с природного газа на сжиженный и
наоборот соблюдайте соответствующее руководство
по переналадке.
▶ Затем выполните настройку газового тракта.
Условия: Изделие подходит к местной группе газа
▶ Действуйте в соответствии со следующим разделом
настоящего руководства.

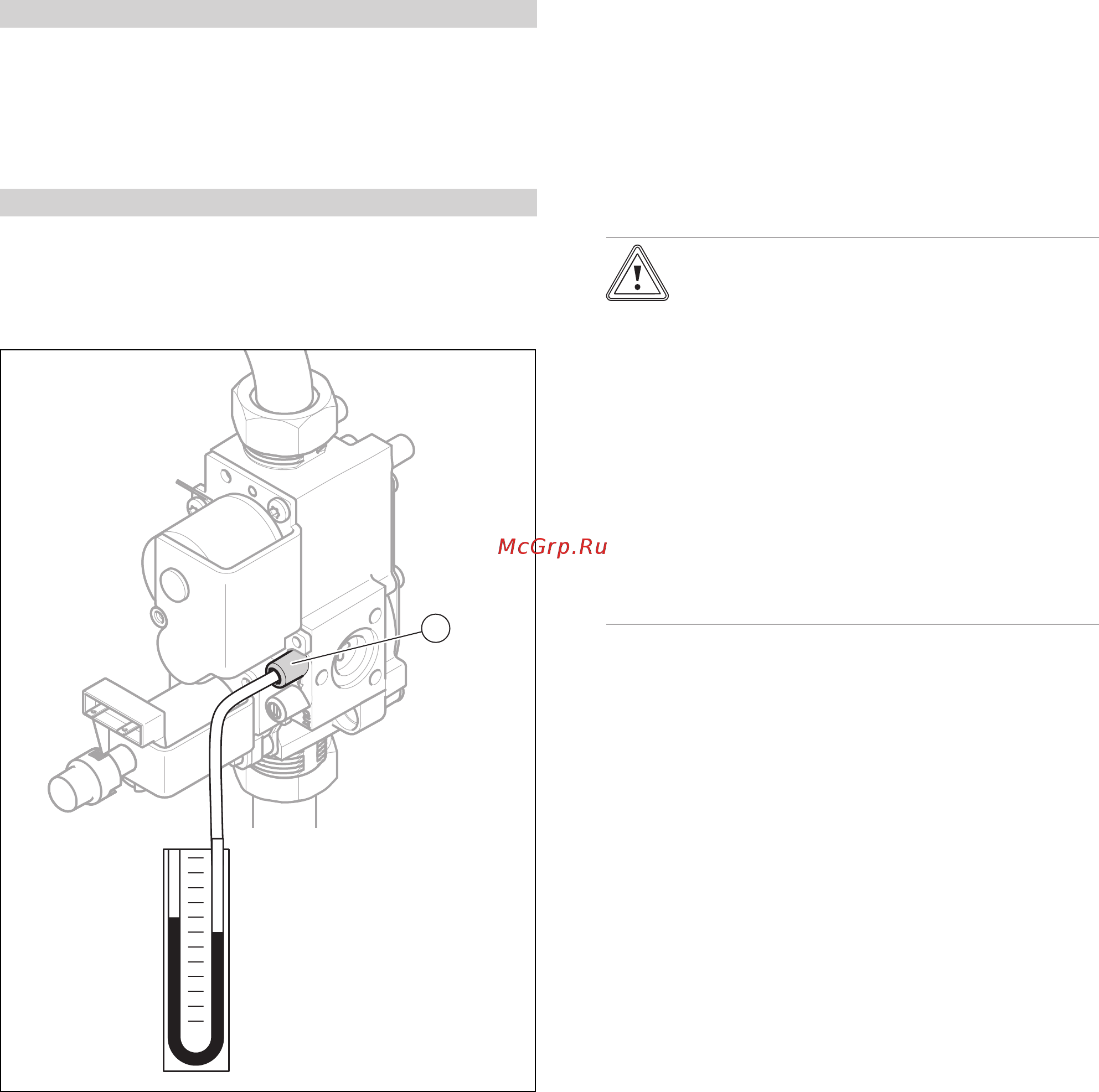

6.4 Проверка давления газа на входе
1
1. Выведите изделие из эксплуатации.
2. Перекройте газовый запорный кран.
3. С помощью отвёртки выверните уплотнительный
винт на измерительном штуцере газовой арматуры
(1).
4. Подключите манометр к ниппелю для проведения
измерений.
– Материалы и инструменты: манометр
5. Откройте газовый запорный кран.
6. Введите изделие в эксплуатацию.
7. Измерьте давление газа на входе относительно
атмосферного давления.
8. Проверьте, находится ли измеренное значение в
допустимом диапазоне. (→ страница 29)
1 / 2
Измеренное значение в действительном диапазоне:
▶ Выведите изделие из эксплуатации.
▶ Перекройте газовый запорный кран.
▶ Снимите манометр.
▶ Затяните уплотнительный винт измерительного
ниппеля.
▶ Откройте газовый запорный кран.
▶ Проверьте измерительный ниппель на газовую
герметичность.
2 / 2
Измеренное значение за пределами действитель-
ного диапазона:
Осторожно!
Риск материального ущерба и экс-
плуатационные нарушения из-за не-
правильного давления газа на входе!
Если давление газа на входе нахо-
дится за пределами допустимого диа-
пазона, это может вызвать неполадки
во время эксплуатации и поврежде-
ниям изделия.
▶ Не выполняйте на изделии никаких
настроек.
▶ Проверьте подключение газа.
▶ Не вводите изделие в эксплуата-
цию.
▶ Если вам не удается устранить ошибку, обрати-
тесь в предприятие газоснабжения.
▶ Перекройте газовый запорный кран.
