Echo CS-510-15" [10/30] Сборка

Сборка

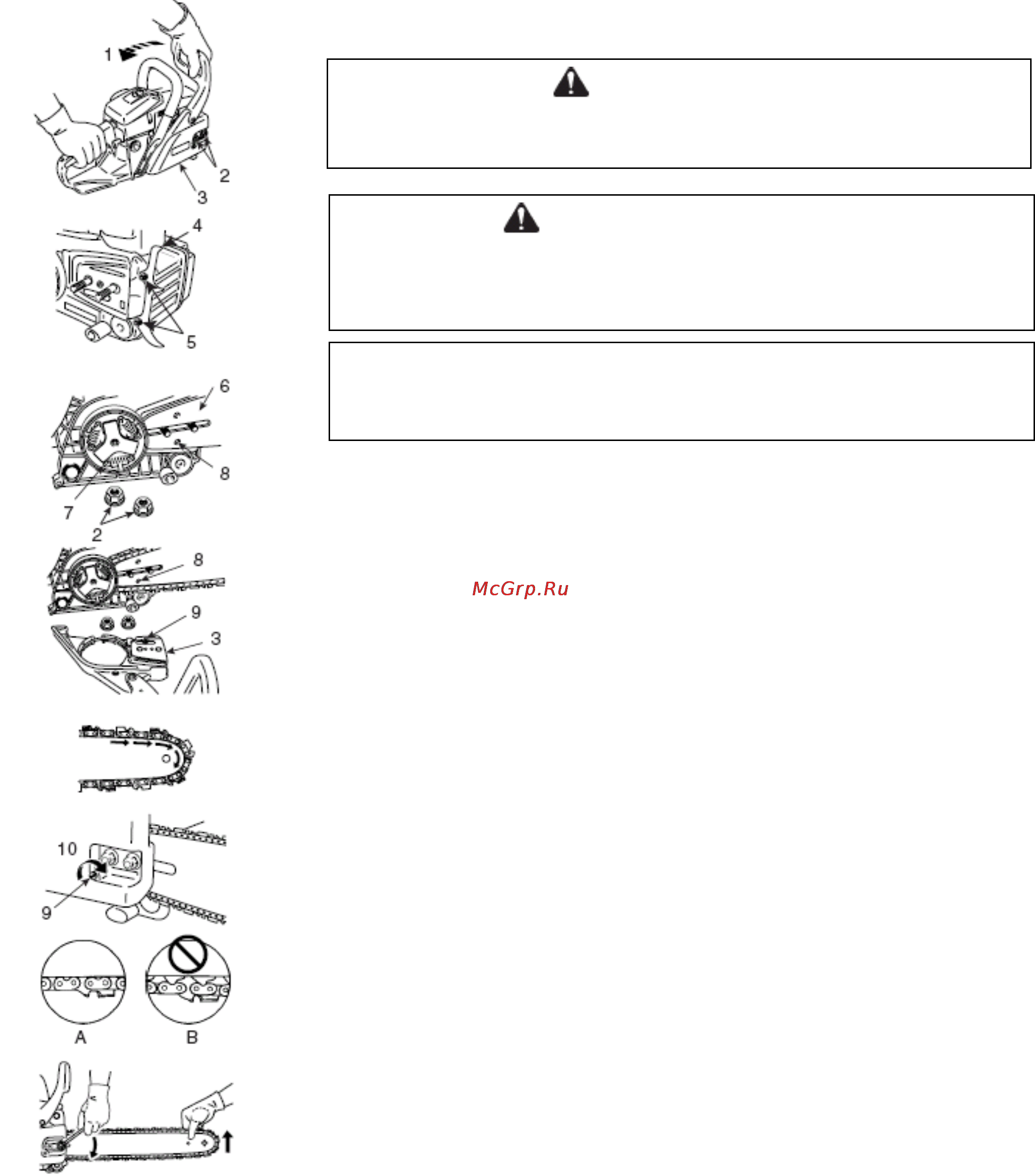

Монтаж пильной цепи и шины

1. Освободите тормоз цепи

2. Две гайки

3. Крышка муфты сцепления

4. Зубец упора

5. Два болта

Установите пильную шину и цепь как следует.

• Отвинтите две гайки и снимите крышку муфты.

• Установите зубец упора спереди устройства (Используйте два болта).

•

Установите шину и передвигайте шину в сторону муфты сцепления.

6. Пильная шина

7. Муфта сцепления

8. Пазовая часть в шине

9. Регулятор натяжения цепи

10. Направление натяжения цепи

• Установите пильную цепь как показано на рисунке.

(Убедитесь, что зубцы пильной цепи обращены в правильном направлении)

• Отпустите тормоз цепи и установите крышку

сцепления на штырь пильной шины.

Затяните гайки вручную.

Убедитесь, что устройство натяжения цепи проходит в пазовую часть пильной

шины.

• Поднимите носок шины и крутите регулировочный винт натяжения цепи по часовой

стрелке пока цепь не будет плотно прилегать к нижней части пильной шины.

(А) Правильное натяжение

(

В) Неправильное натяжение

• Затяните обе гайки, при этом носок пилы держите вверх.

• Потяните цепь рукой, двигая ее вокруг пильной шины. Ослабьте натяжение, если

вы чувствуете где-то слишком сильное натяжение.

CS-5100

ПРЕДУПРЕЖДЕНИЕ

Ради собственной безопасности всегда выключайте двигатель перед

проведением любой, из указанных ниже операций.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

1. Регулировка должны производиться при холодном двигателе.

2. Надевайте защитные перчатки, работая с цепью.

3. Не работайте бензопилой с ослабленной цепью.

ПРИМЕЧАНИЕ

Передвиньте рычаг тормоза цепи (Передний защитный щиток) полностью

назад для снятия или установки крышки муфты сцепления на цепную пилу.
