![Echo CS-510-15" [26/30] Карбюратор](/img/pdf.png)
Echo CS-510-15" [26/30] Карбюратор
26

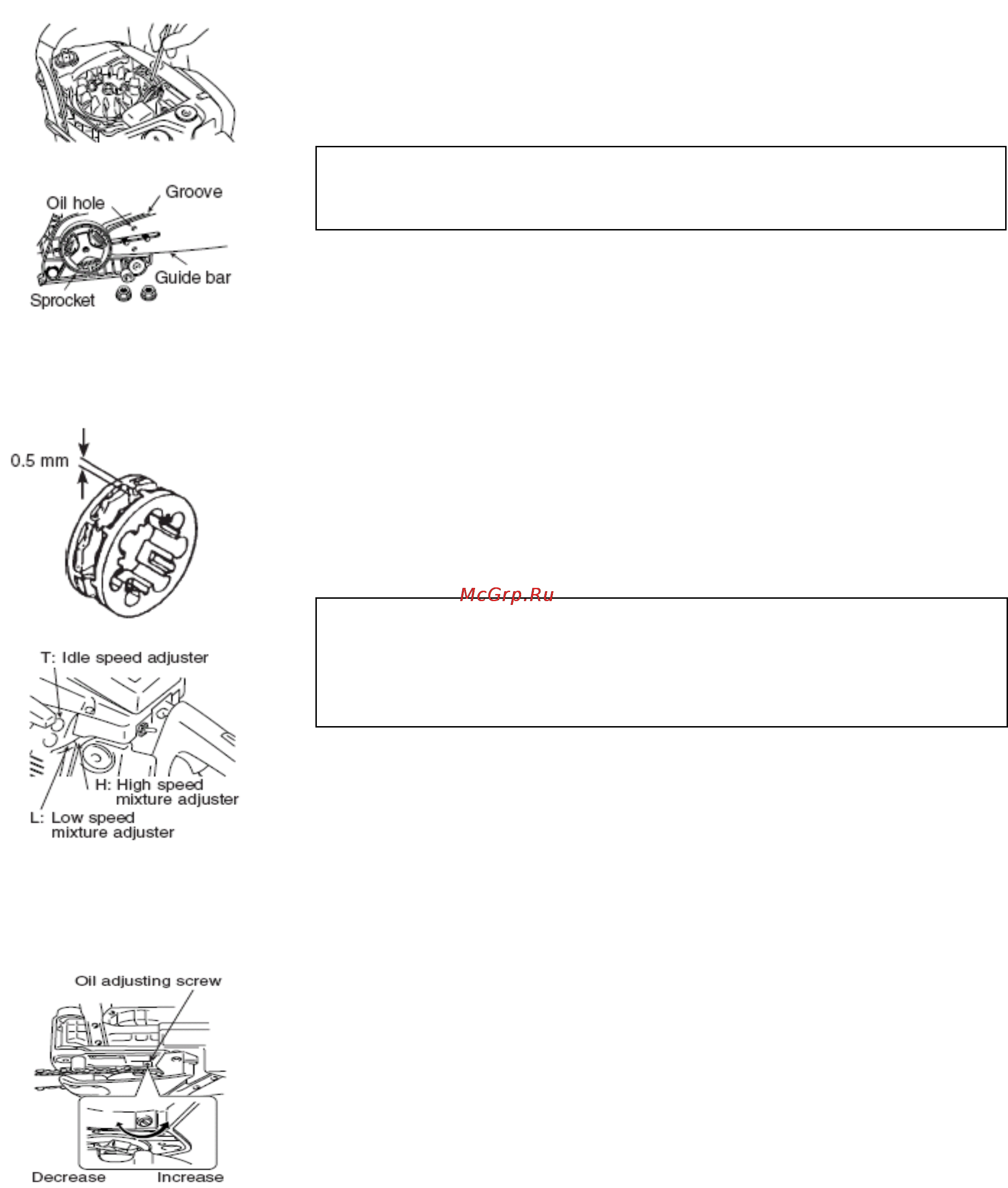

Отверстие для масла=Oil hole
Sprocket=Звездочка
Groove=Паз
Guide bar=Пильная шина
Настройка скорости холостого хода=
(T)Idle speed adjuster
Настройка смеси на высоких оборотах=
(H)High speed mixture adjuster
Настройка скорости холостого
хода=(L)Low speed mixture adjuster
Винт настройки масла=Oil adjusting
screw
Увеличить= Increase
Уменьшить=Decrease
Лопасти вентилятора охлаждения цилиндра
• Периодически проверяйте.
• Засоренные лопасти приведут к ухудшению охлаждения двигателя.
• Удалите грязь и опилки из зазоров между лопастями, чтобы охлаждающий воздух
свободно проходил между ними.
Пильная шина
• Чистите пильную шину перед эксплуатацией изделия.
- Прочистите канавки пильной шины, например, небольшой отверткой.
- Прочистите отверстия, через которые подается масло, проволокой.
• Периодически переворачивайте пильную шину.
• Проверяйте звездочку и муфту сцепления и прочищайте перед установкой пильной
шины весь узел, куда она устанавливается. Если звездочка или муфта сцепления
изношены, замените одну из них или обе детали.
Привод сцепления (звездочка)
• Если звездочка повреждена, это приводит к преждевременному износу или
повреждению пильной цепи.
-Когда износ звездочки достигнет 0,5 мм или более, замените ее.
• Проверяйте звездочку, когда устанавливаете новую цепь. Замените ее, если виден
износ.
Карбюратор
• Не занимайтесь регулировкой карбюратора, если это не необходимо.
• Чтобы отрегулировать карбюратор, проделайте нижеследующее:
- Поверните винты в игольчатом регуляторе (L и H) по часовой стрелке до фиксации и
поверните обратно, как описано ниже:
- Регулировка топливной смеси на низких оборотах (L): 1:1 и ½ оборота
- Регулировка винт топливной смеси на
высоких оборотах (H): 1:1 и ½ оборота
- Поверните регулировочный винт холостого хода (T) по часовой стрелке, пока пильная
цепь не начнет вращаться.
Затем назад на ½ оборота.
- Разгоните двигатель до полной мощности, чтобы убедиться в том, что двигатель
плавно переходит от холостого хода к полной мощности.
Система автоматической подачи масла
• Объем расхода масла автоматической системы подачи составляет 7 мл/мин на
скорости примерно 7000 об/мин, согласно настройке, произведенной на заводе до
поставки изделия.
- Чтобы увеличить объем подачи масла, поверните
регулировочный винт против часовой стрелки.
Когда регулировочный винт повернут до упора, он останавливается, и это положение
соответствует максимальному объему расхода масла (13 мл/мин на скорости 7000
об/мин).
- Не поворачивайте регулировочный винт дальше
обозначенных ограничений максимального и минимального объема подачи масла.
CS-5100
ПРИМЕЧАНИЕ
Когда необходима замена пильной шины или пильной цепи, обратитесь к дилеру
ECHO.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Когда запускаете двигатель, регулировочный винт холостого хода (T)
должен быть отрегулирован таким образом, чтобы не вращать пильную
цепь.
Если карбюратор неисправен, обратитесь за помощью к дилеру ECHO.
