Echo CS-510-15" [23/30] Меры предосторожности

23
Уход за пильной цепью

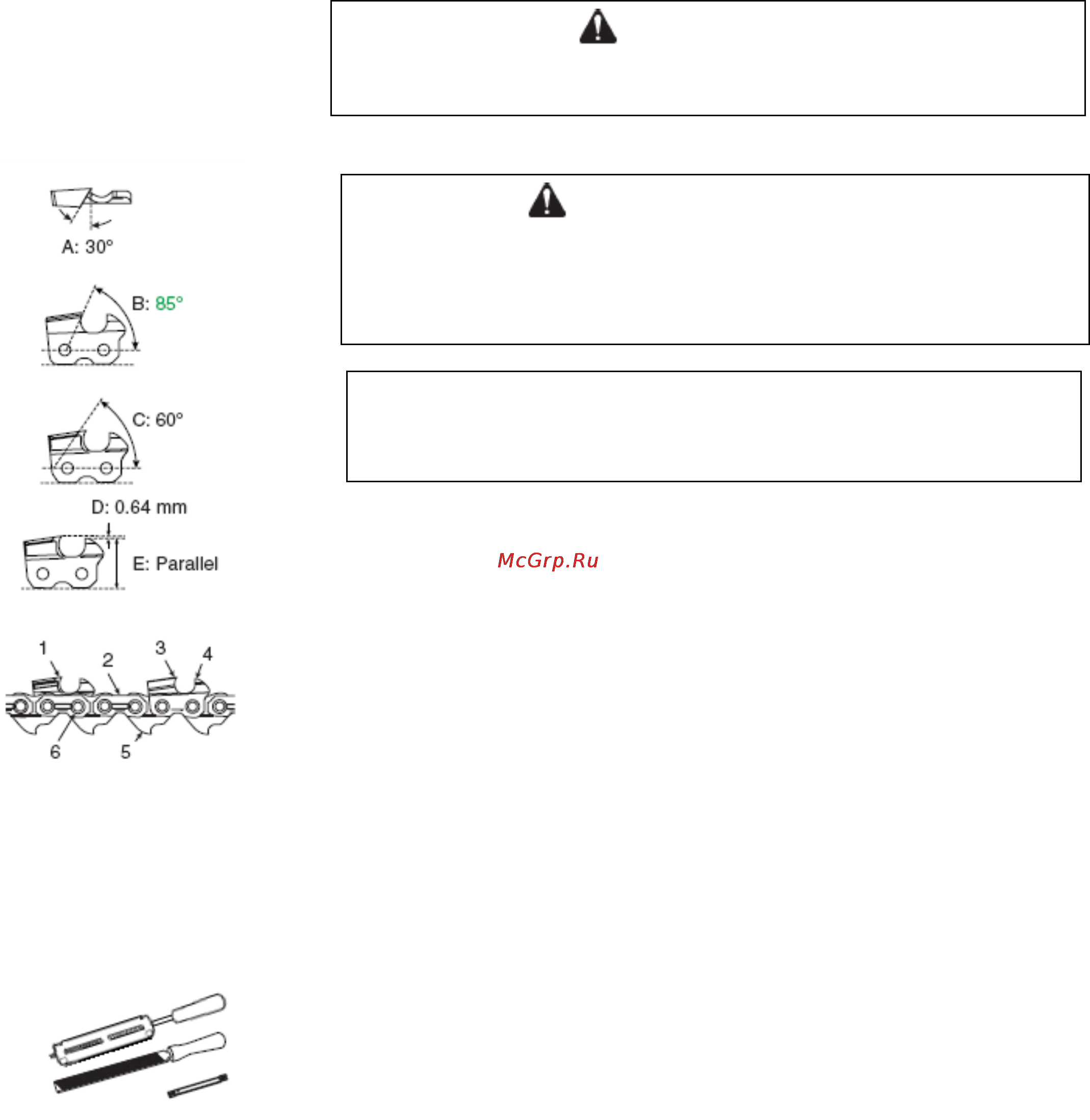

• Правильно заточенные зубцы показаны на рисунке.
A: Угол верхней грани 30°
B: Угол боковой грани 85°
C: Режущий угол верхней грани 60°
D: Глубомер 0,64 мм
Е: Параллель
1. Леворежущий резец
2. Соединительная накладка
3. Праворежущий резец
4. Глубомер
5. Приводное звено
6. Заклепка
Не эксплуатируйте цепную бензопилу с затупившейся или поврежденной цепью.
Если Вы обнаружите, что для того, чтобы произвести распил, Вам требуется сильно
увеличить давление на инструмент, или отходами пиления являются не крупные
опилки, а мелкодисперсные опилки, древесная пыль, проверьте, не повреждены ли
режущие зубья пильной цепи. Когда будете производить заточку пильной цепи
,
Вашей целью будет обеспечить тот же угол наклона и профиль цепи, такие же, как
в новой цепи.
Каждый раз, когда Вы заправляете бензопилу топливом, проводите осмотр пильной
цепи, чтобы определить, не изношена ли она и не повреждена ли.
• Заточка цепи
Чтобы обеспечить правильную заточку цепи, Вам понадобятся: круглый напильник,
зажимная державка напильника, плоский напильник, прибор для измерения глубомеров.
Требуемого результата легче добиться, если использовать для заточки напильник
правильного размера (круглый напильник 4,8 мм) и зажимную державку напильника.
Обратитесь к дилеру ECHO за консультацией по подбору правильных инструментов
подходящего размера.
CS-5100
ПРЕДУПРЕЖДЕНИЕ
Выключите двигатель перед заточкой пильной цепи.
Всегда надевайте защитные перчатки, когда работаете с пильной цепью.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Ошибки заточки, увеличивающие риск появления отдачи:
А: Слишком большой угол верхней грани.
В: Слишком маленький угол боковой грани.
С: Диаметр напильника слишком маленький.
D: Слишком большой перепад высоты.
ПРИМЕЧАНИЕ
Эти величины для углов заточки цепи действительны для пильных цепей Oregon
21BP и Carlton K2L.
Для пильных цепей иных марок, следуйте инструкциям от их производителей.
