Описание

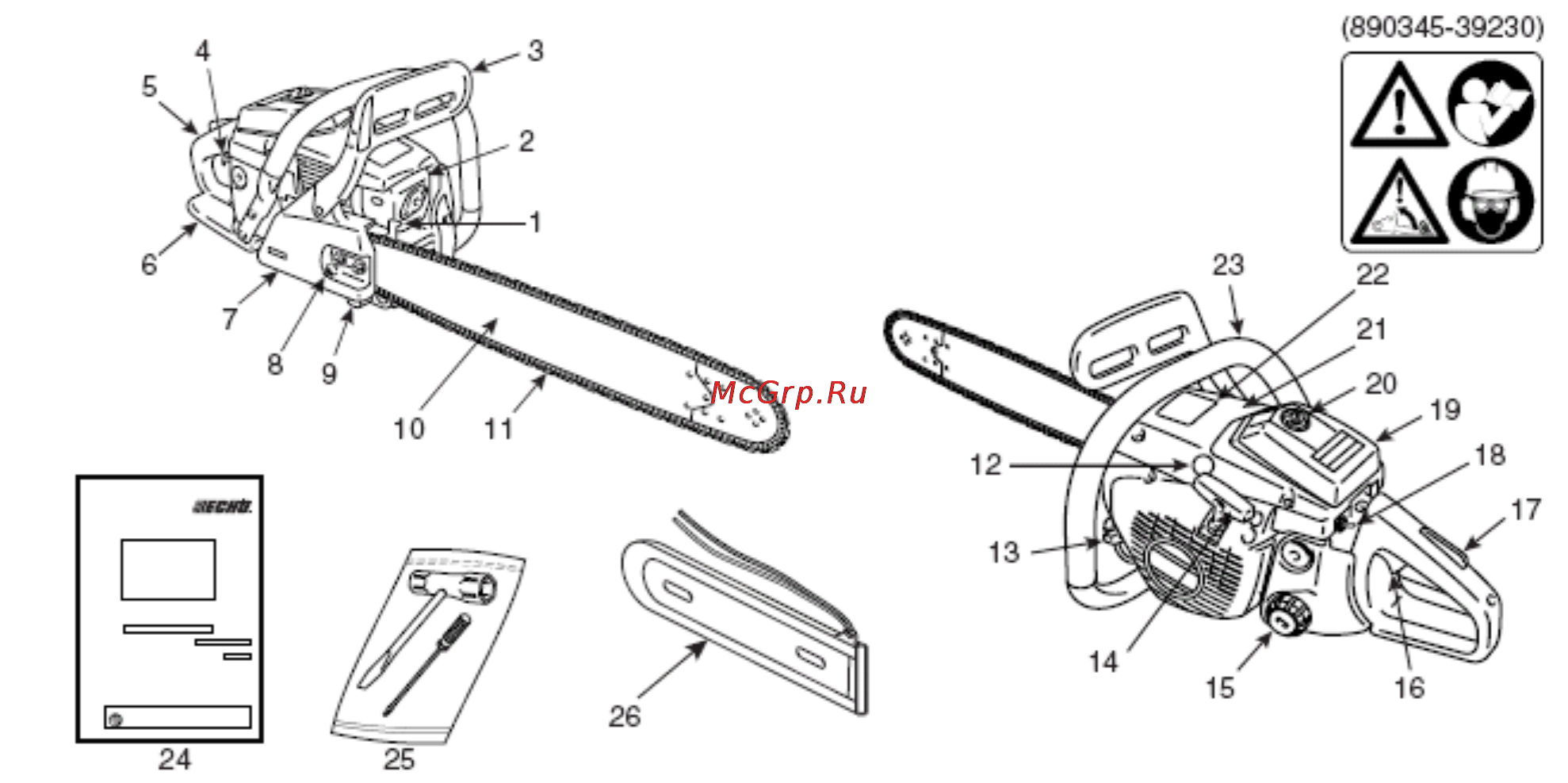

1. Зубец упора – Приспособление, размещенное впереди в
месте выхода пильной шины из корпуса, служащая
точкой опоры, когда соприкасается с деревом или
бревном.
2. Глушитель – Контролирует шум и предупреждает
облетание горячих, тлеющих угольков.
3. Передний защитный щиток – Щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и
помогающий обеспечить
контроль над бензопилой в случае, если рука соскользнет
с ручки. Этот щиток используется для активизации
тормоза цепи, то есть для остановки вращения пильной
цепи.
4. Кнопка подсоса топлива – Устройство для
обогащения воздушно топливной смеси в
карбюраторе в целях облегчения запуска холодного
двигателя.
5. Задняя ручка пилы (для правой руки) -
Ручка для
удерживания пилы, расположена сзади от двигателя.
6. Задний защитный щиток – Расширение нижней части
задней ручки пилы для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной шины.
7. Крышка муфты сцепления – Защитная крышка для
пильной шины, пильной цепи, муфты сцепления и
привода цепи (звездочки) когда
пила находится в
рабочем состоянии.
8. Регулировочный винт натяжения цепи – Устройство
для регулировки натяжения в цепи.
9. Уловитель цепи – Приспособление, разработанное для
уменьшения риска для правой руки оператора от
возможного удара цепью в случае разрыва цепи или ее
соскока с канавок пильной шины во время пиления.
10. Пильная шина – Деталь, на которой
держится пильная
цепь, и которая направляет цепь.
11. Пильная цепь – Цепь, служащая режущим
инструментом пиления.
12. Декомпрессионное устройство – Устройства для
снижения компрессии в цилиндре, для помощи при
запуске.
13. Крышка резервуара для масла – Закрывает
масляный резервуар.
14. Ручка стартера – Рукоятка управления стартером,
для запуска двигателя
15. Крышка топливного бака - Для закрывания
топливного бака.
16. Курок дросселя – Устройство, активизируемое
нажатием пальца оператора, предназначенное для
контроля скорости двигателя.
17. Блокировка курка дросселя – Рычаг безопасности,
который следует отжать, чтобы курок дросселя
активировался; предназначен для предотвращения
случайного нажатия на курок дросселя.
18. Выключатель зажигания – Приспособление для
замыкания и размыкания электрической цепи
системы зажигания и, таким образом, обеспечения
условий для запуска или остановки двигателя.
19. Крышка воздухоочистителя – Закрывает
воздушный фильтр.
20. Кнопка крышки воздухоочистителя –
Устройство
для установки крышки воздухоочистителя. Поверните
по часовой стрелке для закрепления.
21. Кожух цилиндра – Решетка, через которую проходит
поток охлаждающего воздуха. Кожух защищает
цилиндр, свечу зажигания и глушитель.
22. Предохранительная бирка -Номер детали 890345-
39230
23. Передняя ручка пилы (для левой руки) – Ручка для
удерживания пилы, расположена впереди двигателя.
24. Руководство пользователя – Поставляется
в комплекте
с инструментом. Прочитайте перед началом работы и
сохраните как справочное пособие, чтобы усвоить
надлежащие правила техники безопасности.
25. Инструменты – 13 х 19 мм Т-образный ключ
(комбинация отвертки и ключ для свечи зажигания),
маленькая отвертка.
26. Защитный чехол для пильной шины – Съемное
приспособление для зачехления пильной шины и
пильной
цепи в процессе транспортировки и в других
случаях, когда пила не используется.
