Echo CS-510-15" [16/30] Выключение тормоза цепи

16

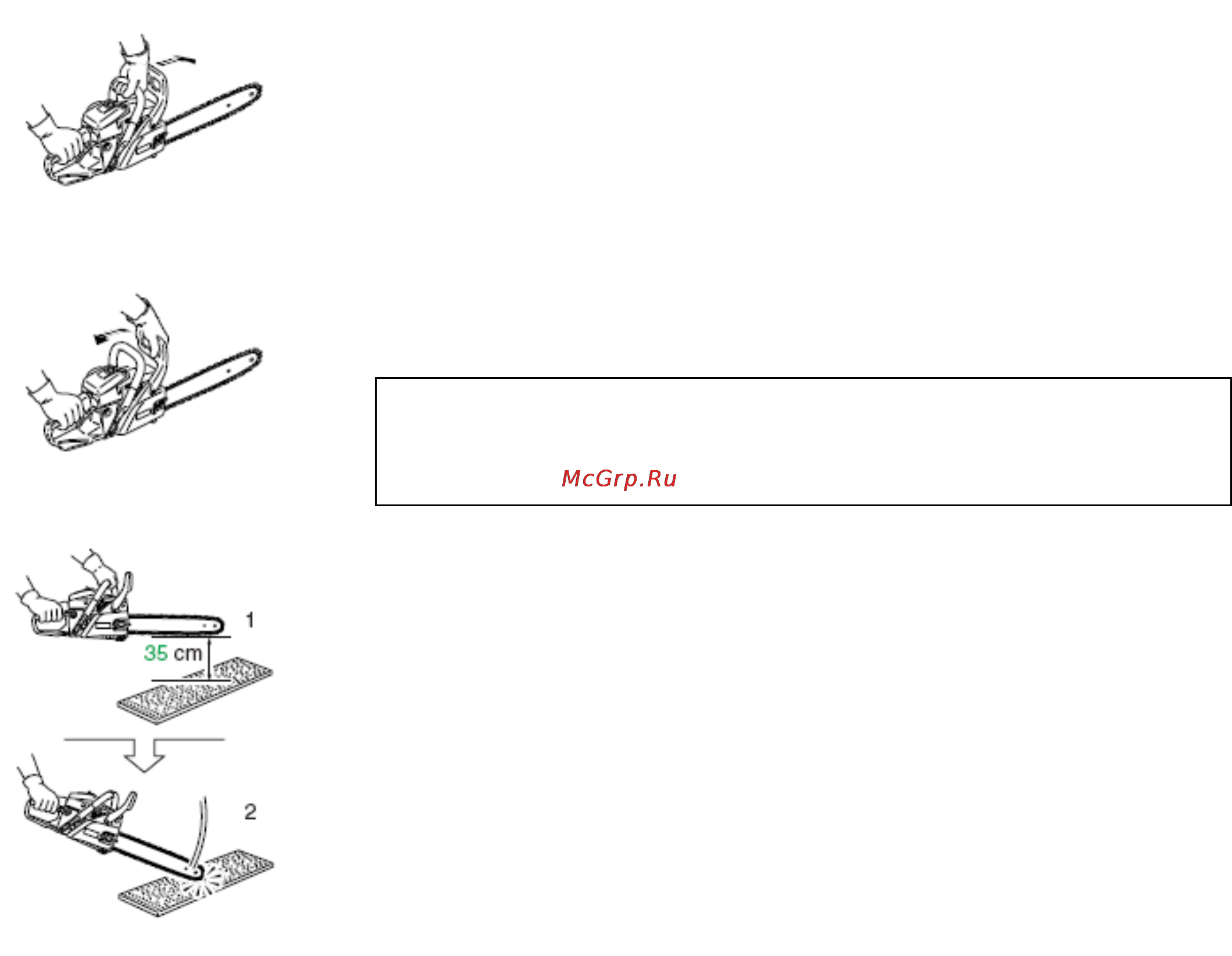

Проверка функционирования тормоза
1. Положите пилу на землю.
2. Удерживайте пилу обеими руками и увеличьте скорость двигателя, используя курок
дросселя.
3. Используйте тормоз цепи, переместив левое запястье, нажав им на передний
защитный щиток, не отпуская рукой переднюю ручку пилы.
4. Пила сразу остановится.
5. Отпустите курок дросселя.
Выключение тормоза цепи
• Когда передний защитный щиток полностью оттянут в сторону оператора, тормоз
цепи выключен.
Если цепь немедленно не останавливается, следует обратиться за ремонтом к дилеру
ECHO.
Механический тормоз цепи
1. Конец пильной шины можете расположить на высоте 35 см.
2. Заднюю ручку нужно легко сжимать правой рукой.
Механический (не ручной) тормоз цепи останавливает работу пильной цепи таким
образом, что эффект обратного удара, возникающий в наконечнике/носке пильной
шины автоматически включает тормоз цепи.
Для того чтобы убедиться в
правильной работе механического тормоза цепи,
проделайте следующее:
1. Заглушите двигатель бензопилы.
2. Возьмитесь руками за переднюю и заднюю ручки пилы (легко сжимайте их) и
держите инструмент так, чтобы пильная шина располагалась на высоте
примерно 35 см., как показано на рисунке.
3. Аккуратно уберите левую руку с передней ручки пилы и коснитесь носком
пильной шины предмета из древесины или из подобного древесине материала,
который заранее приготовьте и положите перед собой, так, чтобы инструмент
получил толчок от столкновения с доской.
(При этом заднюю ручку нужно легко сжимать правой рукой.)
4. Отдача от толчка передвинет рычаг тормоза цепи, и таким образом
активизирует тормоз.
CS-5100
Важно
Когда Вы будете проверять работу механического тормоза цепи, используйте
предмет из мягкого материала, такого, как древесина, чтобы толчок не повредил
пильную цепь.
