8. СБОРКА

Виброплита поступает с завода –изгото-

вителя в практически собранном состоя-

нии. Для окончательной сборки требует-

ся установить рабочую рукоятку.

1. Совместите концы нижней 1 и верх-

ней 5 части рабочей рукоятки, как по-

казано на Рис. 2.

2. Вставьте в нижние отверстия болты 2

и закрепите их гайками 3 (Рис. 2).

3. В верхние отверстия вставьте винты-

барашки 4 и закрутите их до упора

(Рис. 2).

2 2

4 4

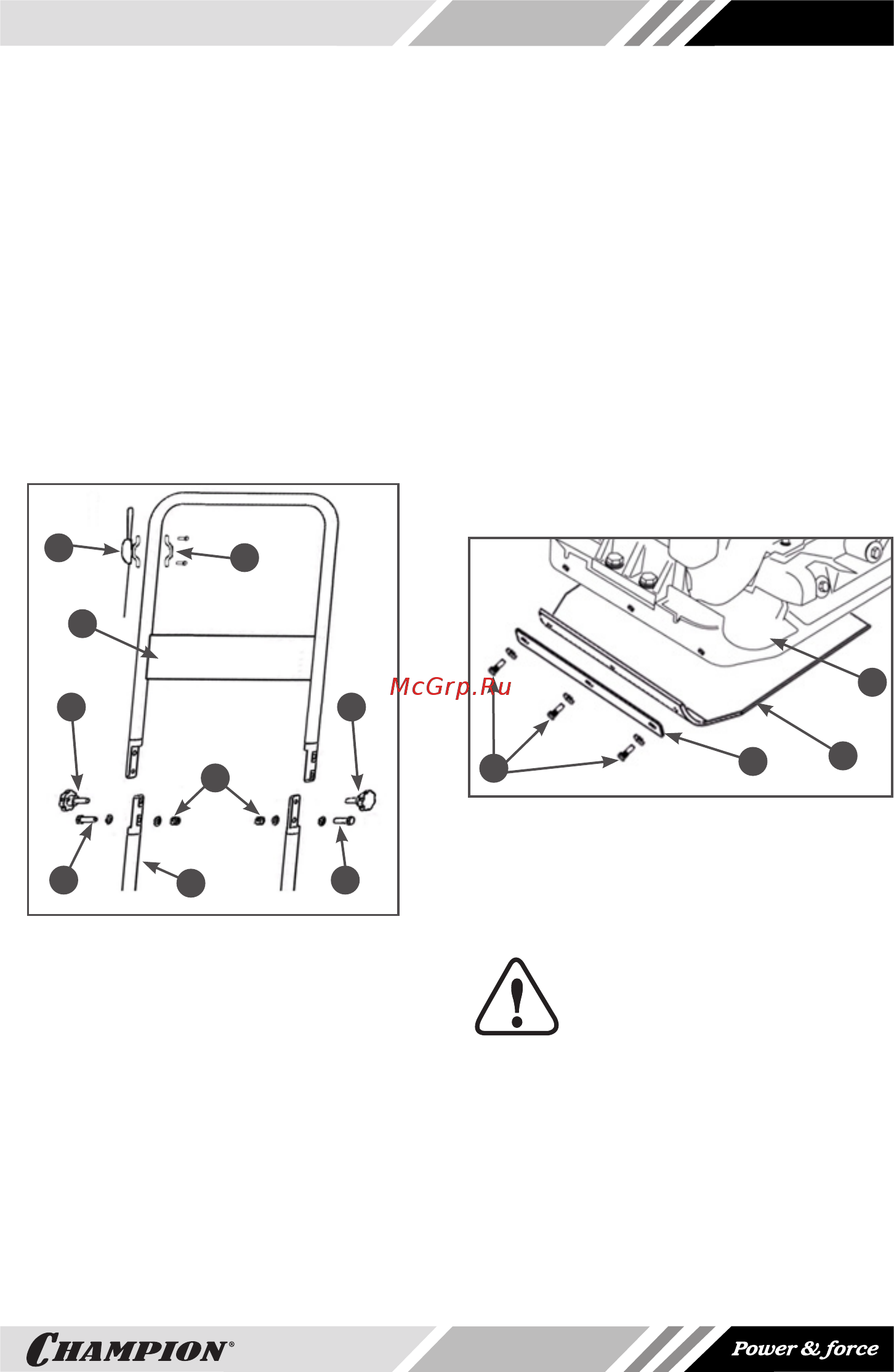

Рис. 2 Установка рабочей рукоятки

1. Рукоятка рабочая нижняя часть

2. Болт с плоской шайбой

3. Гайка с плоской шайбой

4. Винт - барашек

5. Рукоятка рабочая верхняя часть

6. Рычаг газа с тросом

7. Скоба крепления рычага газа с крепежом

4. Установите рычаг 6 газа на рабочую

рукоятку и закрепите его с помо-

щью скобы 7 крепления и крепежа.

УСТАНОВКА РЕЗИНОВОГО

КОВРИКА

Если Вам необходимо выполнить ра-

боту по уплотнению материалов до-

рожного покрытия из тротуарной

плитки, брусчатки, плитняка устано-

вите резиновый коврик. Это предот-

вратит повреждение поверхности.

Закрепите коврик на виброплите, как по-

казано на Рис. 3. Совместите отверстия

в виброплите, в коврике и в прижимной

пластине. Закрепите коврик 3 с помощью

болтов 1 и прижимной пластины 2 (Рис.

3).

Рис. 3 Установка резинового коврика

1. Болт с плоской шайбой (3 шт.)

2. Пластина прижимная

3. Коврик резиновый

4. Плита рабочая

ВНИМАНИЕ!

Не используйте резиновый

коврик при уплотнении песка,

гравия (в том числе крупного),

битумно-гравийной смеси (средней и

мелкой зернистости). Если Вам пред-

стоит выполнение работ по уплотне-

нию данных материалов - снимите ре-

зиновый коврик с рабочей плиты. Это

существенно продлит срок его службы.
