27
ВНИМАНИЕ!
Никогда не выкручивайте све-
чу, пока двигатель полностью
не остыл – существует опас-
ность повреждения резьбовой части го-
ловки цилиндра.

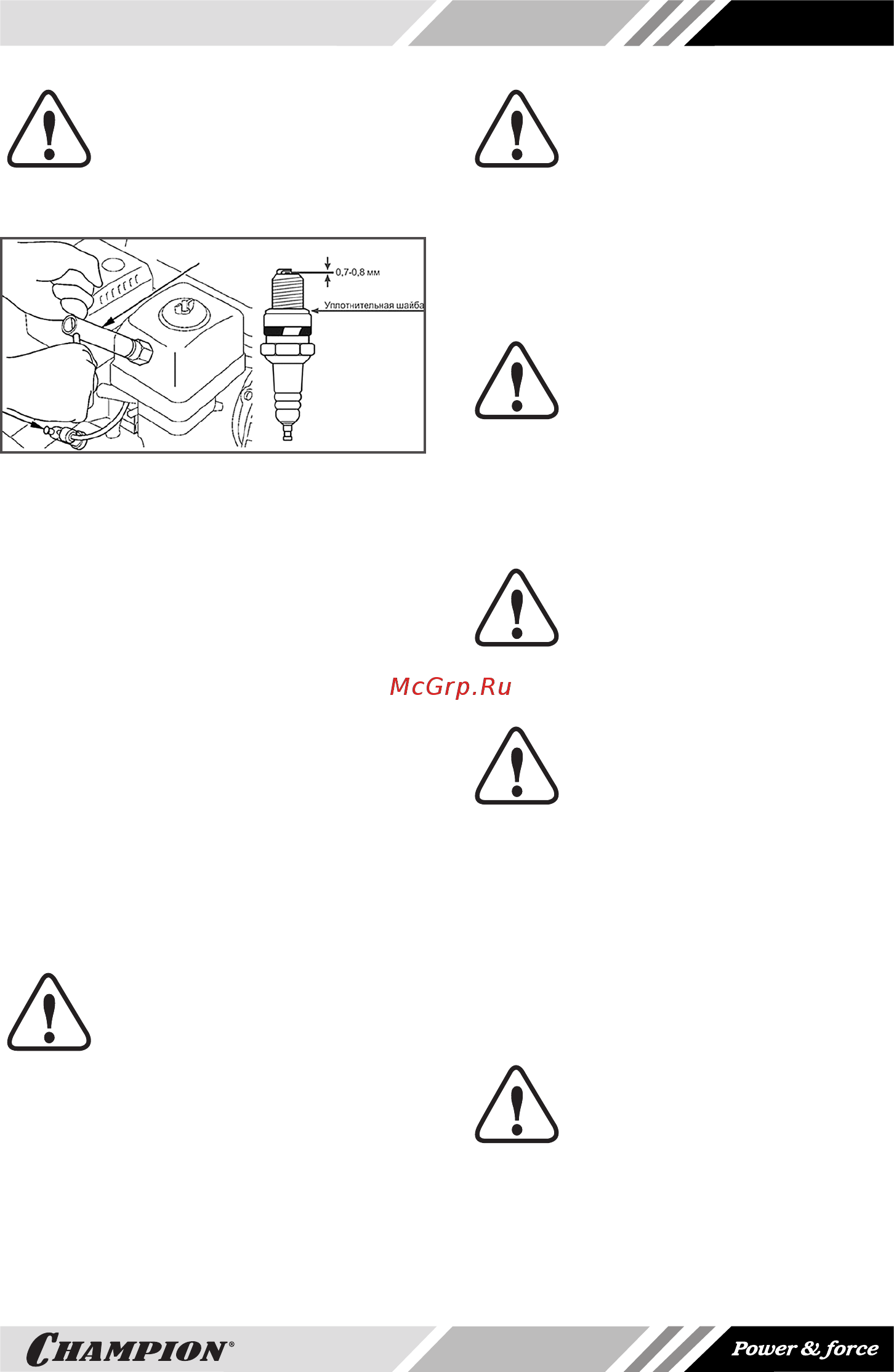

Рис. 21 Обслуживание свечи зажигания
3. Проверьте свечу зажигания, если
электроды изношены или поврежде-
на изоляция, замените свечу.
4. Измерьте зазор между электрода-
ми свечи зажигания специальным
щупом. Зазор должен быть 0,7-0,8
мм (Рис. 21). При увеличении, или
уменьшении требуемого зазора, ре-
комендуется заменить свечу, так как
регулировка зазора может привести к
изменению качества искрообразова-
ния.
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
7. Установите на свечу колпачок.
ВНИМАНИЕ!
При установке новой свечи
зажигания для обеспечения
требуемой затяжки, закрути-
те свечу ключом еще на 1/2 оборота
после посадки буртика свечи на уплот-
нительную шайбу. При установке, быв-
шей в эксплуатации свечи зажигания,
для обеспечения требуемой затяжки
закрутите свечу ключом еще на 1/4-1/8
оборота после посадки буртика свечи
на уплотнительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не затя-
нутая должным образом или
чрезмерно затянутая свеча зажигания
может привести к повреждению двига-
теля.
РЕГУЛИРОВКА ЗАЗОРОВ
КЛАПАНОВ
ВНИМАНИЕ!
Зазоры в клапанах необходимо
проверять через каждые 300
часов работы.
Впускной клапан: 0,1± 0,02 мм (холодный
двигатель).
Выпускной клапан: 0,15 ± 0,02 мм (холод-
ный двигатель).
ВНИМАНИЕ!
Данная операция должна осу-
ществляться в авторизован-
ном сервисном центре.
ОБСЛУЖИВАНИЕ ВИБРАТОРА
ПРИМЕЧАНИЕ!
С завода виброплиты постав-
ляются с вибратором, заправ-
ленным маслом.
В вибратор заливается моторное масло
SAE30. Полный объем масла в вибрато-
ре составляет 250 мл. Для поддержания
вибратора в рабочем состоянии необхо-
димо менять масло через каждые 100
часов работы. Отверстия для заправки
и слива масла из вибратора находятся с
правой стороны вибратора (смотреть по
ходу движения) (Рис. 22).
ОСТОРОЖНО!
Операцию по замене масла в
вибраторе нужно выполнять с
помощником.
