лежит ремонту по гарантии.

1. Открутите барашковую гайку 1 и сни-

мите крышку 2 воздушного фильтра

(Рис. 17).

2. Открутите барашковую гайку 1 и из-

влеките воздушный фильтр 3 в сборе

(Рис. 17).

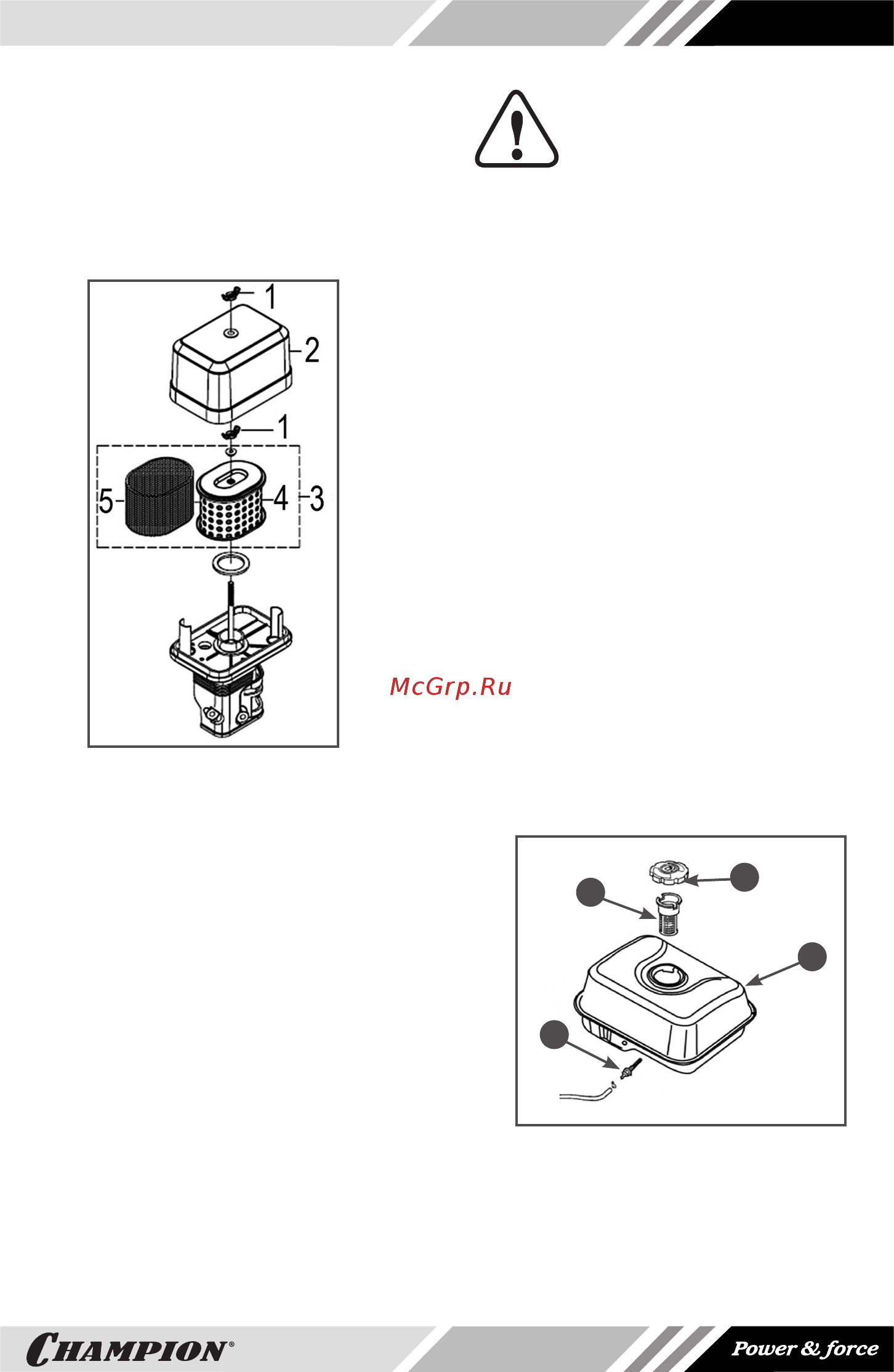

Рис. 17 Обслуживание воздушного

фильтра

1. Гайка барашковая

2. Крышка воздушного фильтра

3. Воздушный фильтр

4. Бумажный фильтрующий элемент

5. Поролоновый фильтрующий элемент

3. Проверьте целостность и чистоту

фильтрующих элементов. Поролоно-

вый (предварительный) фильтрую-

щий элемент 5 установлен на корпусе

бумажного (основного) фильтрующе-

го элемента 4 (Рис. 17).

4. При незначительном загрязнении

промойте поролоновый фильтрую-

щий элемент теплым мыльным рас-

твором и просушите. Поврежденный

или сильно загрязненный поролоно-

вый фильтрующий элемент замените.

ВНИМАНИЕ!

Бумажный фильтрующий эле-

мент 4 не подлежит очист-

ке, необходима его замена. Не

продувайте бумажный фильтрующий

элемент сжатым воздухом, не промы-

вайте его в бензине и других раство-

рителях. Эксплуатация двигателя с

грязным или поврежденным воздушным

фильтром, или без воздушного филь-

тра приведет к попаданию грязи и пыли

в карбюратор и двигатель, что в свою

очередь, станет причиной его быстро-

го износа. Двигатель в этом случае не

подлежит ремонту по гарантии.

5. Произведите очистку корпуса воздуш-

ного фильтра

6. Установку воздушного фильтра про-

изведите в обратной последователь-

ности.

ОБСЛУЖИВАНИЕ ТОПЛИВНОГО

БАКА И ТОПЛИВНОГО ФИЛЬТРА

В топливном баке установлены два сет-

чатых топливных фильтра. Один фильтр

устанавливается в заливной горловине

топливного бака. Второй фильтр кон-

структивно объединен со штуцером то-

пливного бака и установлен внутри бака

(Рис. 18).

Рис. 18 Топливные фильтры

1. Крышка топливного бака

2. Сетчатый фильтр в горловине топливного бака

3. Топливный бак

4. Штуцер топливного бака с фильтром
