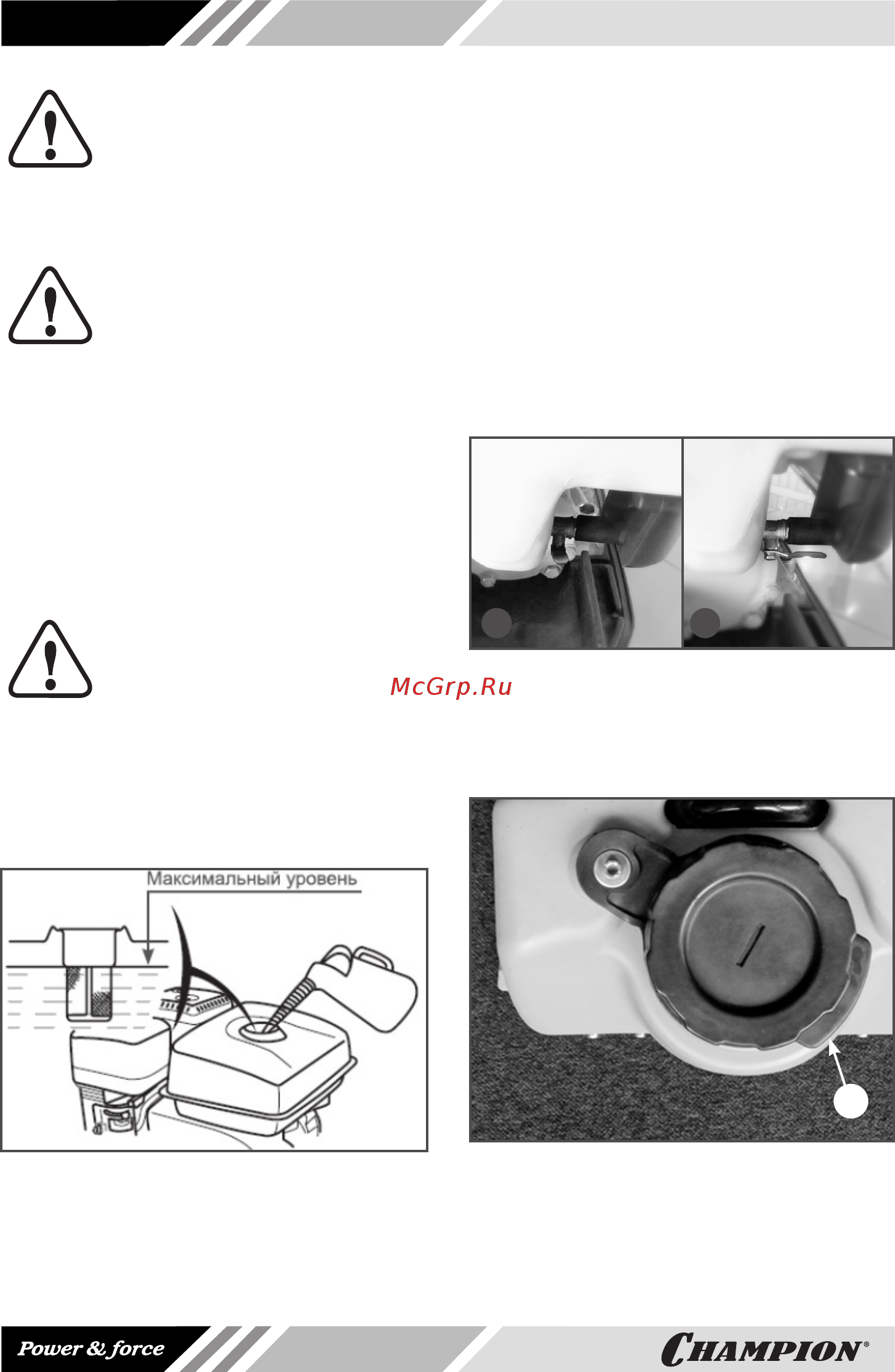

16
ВНИМАНИЕ!
Выход из строя двигателя
по причине использования не-
качественного или старого
топлива, а также топлива с несоот-
ветствующим октановым числом не
подлежит ремонту по гарантии.
ВНИМАНИЕ!
Храните топливо в специаль-
но предназначенных для этой
цели емкостях. Запрещается
использовать для хранения канистры
из пищевого пластика. Заправка то-
пливом проводится при заглушенном
двигателе и в местах с хорошим про-
ветриванием. При работе с топливом
запрещается курить и применять от-
крытый огонь. Не допускается разлив
топлива. Надо предотвращать много-
кратный или долговременный контакт
кожи с топливом, а также вдыхания то-
пливных паров.
ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак до уровня
примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить
пространство для теплового расшире-
ния топлива.
Максимальный уровень топлива показан
на Рис. 7.
Рис. 7 Максимальный уровень топлива в
топливном баке
После заправки топливного бака убеди-
тесь в том, что крышка топливного бака
закрыта должным образом.
ЗАПРАВКА БАКА ДЛЯ ВОДЫ
Данная модель виброплиты оборудована
баком для воды для выполнения работ
по уплотнению горячего асфальта или
других липких материалов.
Если Вам предстоит выполнение работ
по уплотнению данных материалов, за-
лейте в бак воду.
Для этого выполните следующее:
1. Убедитесь, кран подачи воды закрыт
(Рис. 8). На Рис. 8А кран подачи воды
закрыт. На Рис. 8В кран подачи воды
полностью открыт.
A B
Рис. 8 Кран подачи воды
2. Удерживая бак одной рукой, другой
рукой потяните крышку бака за козы-
рёк 1 вверх и снимите крышку бака с
горловины.
1
Рис. 9 Крышка бака для воды
1. Козырёк крышки бака
3. Убедитесь, что бак изнутри чист. При
необходимости, очистите бак от за-
грязнений.
