ПРИМЕЧАНИЕ!
Ослабленный или изношенный
ремень уменьшает эффек-
тивность передачи мощно-
сти, что снижает качество уплотнения
материала и уменьшает срок службы
самого ремня. Слишком большое натя-
жение ремня приводит к его преждевре-
менному износу, а также увеличивает
нагрузку на подшипники коленчатого
вала двигателя и подшипники вала ви-
братора, что также приводит к пре-
ждевременному выходу их из строя.
4. Установите на место защитный кожух
ремня привода вибратора.
ЗАМЕНА КЛИНОВОГО РЕМНЯ
Для замены ремня:
1. Открутите болты крепления и сними-
те защитный кожух ремня.
2. Ослабьте болты крепления двигателя
и сдвиньте двигатель в сторону ви-
братора.
3. Снимите ремень со шкивов вала ви-
братора и муфты сцепления.
4. Наденьте на шкивы вибратора и муф-
ты сцепления новый ремень.
5. Сдвигая двигатель в сторону от ви-
братора, проверяйте натяжение рем-
ня. При этом нужно контролировать,
чтобы ремень и шкивы вала вибрато-
ра и муфты сцепления были на одной
оси (Рис. 24).

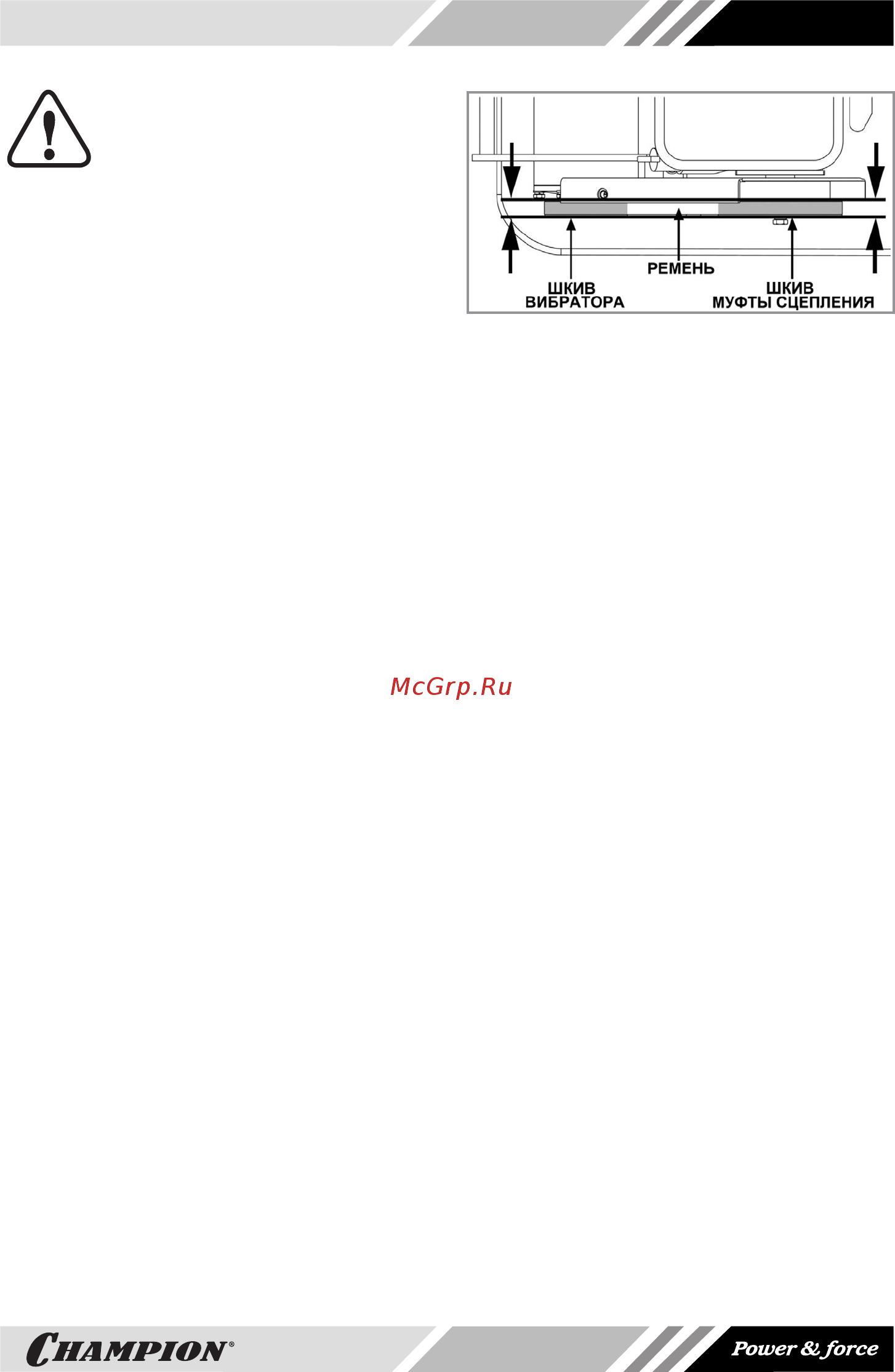

Рис. 24 Проверка натяжения ремня
привода вибратора
6. Затяните болты крепления двигателя.
7. Еще раз проверьте натяжение и пра-
вильность установки ремня. При не-
обходимости повторите процедуру
регулировки натяжения ремня.
8. Установите на место защитный кожух
ремня привода вибратора.
ПРОВЕРКА СЦЕПЛЕНИЯ
Проверяйте муфту сцепления одновре-
менно с клиновым ремнем. При снятом
ремне визуально осмотрите внутреннюю
поверхность внешнего барабана сцепле-
ния, при необходимости очистите ее. Ос-
мотрите колодки, проверьте их чистоту и
целостность.
В случае значительного износа колодок
и внутренней поверхности внешнего ба-
рабана сцепления происходит проскаль-
зывание колодок муфты сцепления и
ухудшается производительность вибро-
плиты.
Для замены центробежной муфты сце-
пления рекомендуется обратиться в ав-
торизованный сервисный центр.
