28
1
2

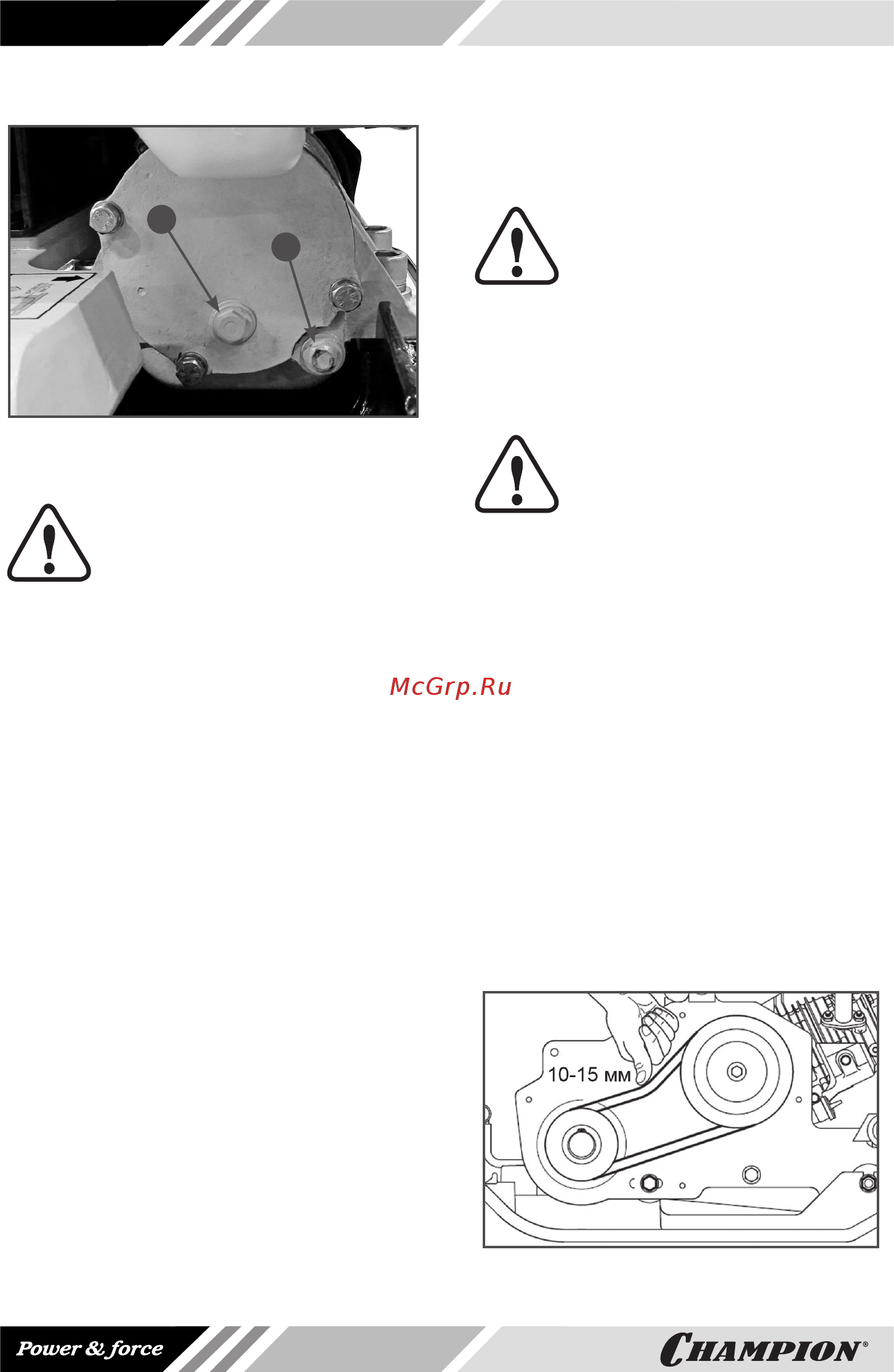

Рис. 22 Замена масла в вибраторе
1. Болт отверстия для заправки масла
2. Болт отверстия для слива масла
ПРИМЕЧАНИЕ!
Масло в вибраторе лучше ме-
нять, пока вибратор не остыл
после работы. Масло в этом
случае сольется более полно и бы-
стрее.
Порядок замены масла в вибраторе:
1. Установите виброплиту на ровную го-
ризонтальную поверхность.
2. Очистите зону вокруг отверстий для
заправки и слива масла из вибратора.
3. Наклоните виброплиту в сторону от-
верстия для слива масла и зафикси-
руйте виброплиту в наклонном поло-
жении. Это необходимо сделать для
того, чтобы иметь возможность мак-
симально удалить все твердые части-
цы, которые могут быть в масле.
4. Открутите болт 2 отверстия для сли-
ва масла и слейте масло в подготов-
ленную для этого емкость (Рис. 22).
Внимательно осмотрите слитое мас-
ло на предмет наличия в нем метал-
лических частиц.
5. Закрутите обратно болт сливного от-
верстия и верните виброплиту в гори-
зонтальное положение.
6. Открутите болт 1 заливного отвер-
стия и с помощью воронки со шлан-
гом залейте в вибратор требуемый
объем масла (Рис. 22).
7. Закрутите болт заливного отверстия.
РЕМЕНЬ ПРИВОДА ВИБРАТОРА
ПРЕДУПРЕЖДЕНИЕ!
Никогда не пытайтесь про-
верить клиновой ремень при
работающем двигателе.
В случае попадания рук между клиновым
ремнем, шкивом вала вибратора и сце-
плением возможны серьезные травмы.
Всегда используйте защитные перчат-
ки.
ПРИМЕЧАНИЕ!
На новой виброплите или по-
сле установки нового ремня
проверьте натяжение ремня
после первых 25 часов работы.
Ремень привода вибратора необходимо
проверять через каждые 50 часов рабо-
ты.
ПРОВЕРКА КЛИНОВОГО РЕМНЯ:
1. Открутите болты крепления и сними-
те защитный кожух ремня, чтобы про-
верить натяжение клинового ремня.
2. Проверьте состояние ремня. Если ре-
мень протерт, надорван или заметны
иные повреждения, он должен быть
незамедлительно заменен.
3. Проверьте натяжение ремня. Пра-
вильно натянутый ремень при силь-
ном нажатии пальцем должен про-
гибаться примерно на 10-15 мм (Рис.
23).
Рис. 23 Проверка натяжения ремня
привода вибратора
