15
1. Установите виброплиту на ровной го-
ризонтальной поверхности.
2. Выкрутите крышку-щуп маслозалив-
ной горловины и извлеките щуп (Рис.
5).

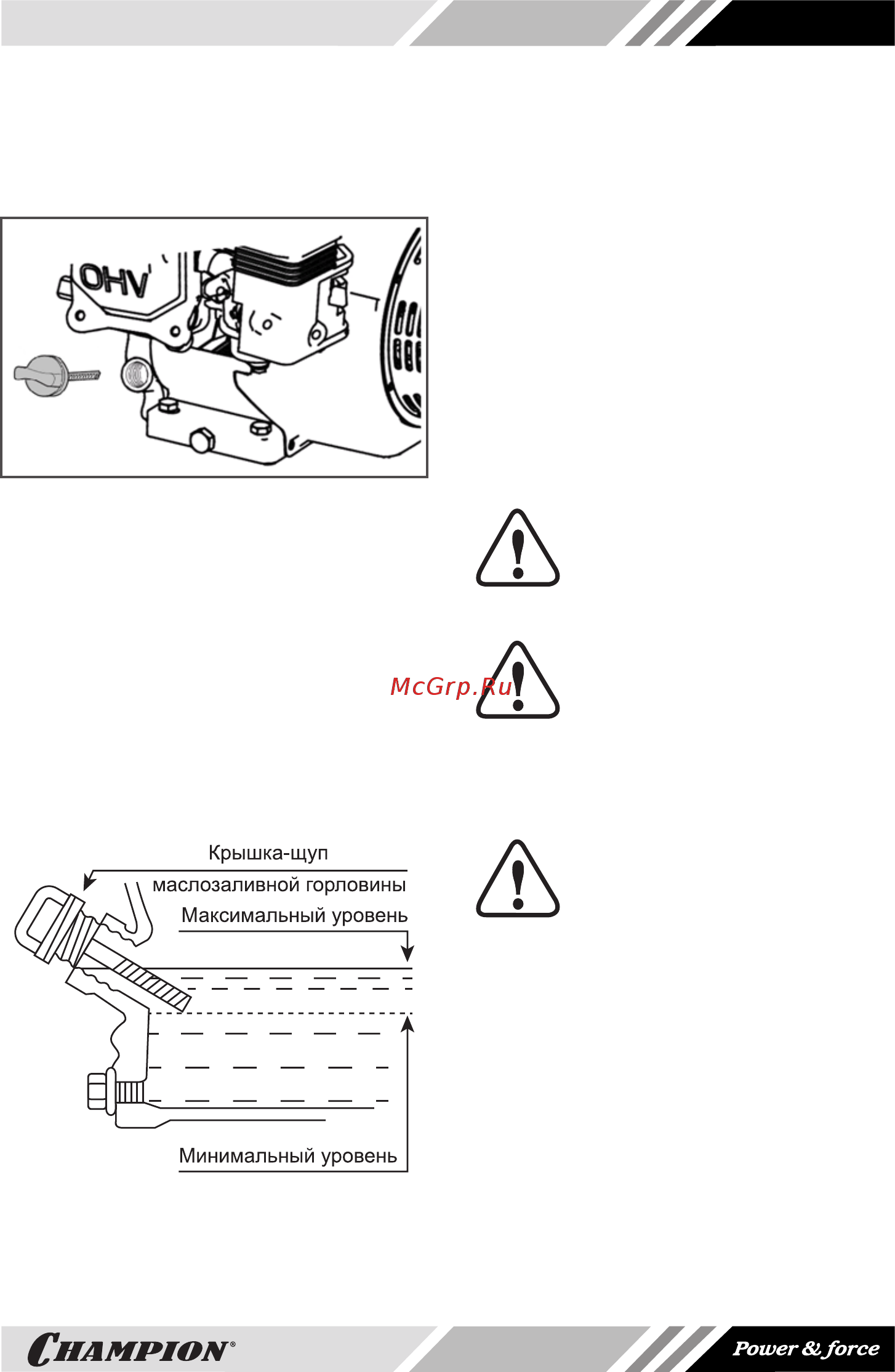

Рис. 5 Крышка-щуп маслозаливной
горловины
4. Протрите щуп насухо и вставьте в от-
верстие горловины, не закручивая.
5. Аккуратно вытащите щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
При недостаточном уровне масла в кар-
тере необходимо долить чистое масло
до верхней отметки на щупе, что соот-
ветствует нижней кромке заливного от-
верстия (Рис. 6). После окончательной
проверки, плотно закрутите крышку-щуп.
Рис. 6 Проверка уровня масла в картере
ЗАПРАВКА ДВИГАТЕЛЯ НОВОЙ
ВИБРОПЛИТЫ МАСЛОМ
1. Установите виброплиту на ровной го-
ризонтальной поверхности.
2. Выкрутите крышку-щуп маслозалив-
ной горловины и извлеките щуп.
3. Залейте необходимый объём масла
рекомендованной категории и вязко-
сти, соответствующей температуре
окружающего воздуха.
4. Установите крышку-щуп в отверстие
горловины, не закручивая его.
5. Аккуратно вытащите щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
ПРИМЕЧАНИЕ!
Максимальный уровень масла
в картере соответствует
нижней кромке маслозаливной
горловины (Рис. 6).
ВНИМАНИЕ!
После заправки, замены или
проверки уровня масла визу-
альным осмотром проверяйте
отсутствие протечек масла из карте-
ра. Проверяйте надежность установки
крышки-щупа маслозаливной горловины
перед каждым запуском двигателя.
ВНИМАНИЕ!
Не допускайте долговремен-
ного контакта кожи рук с
маслом. Всегда тщательно
мойте руки чистой водой с мылом. Хра-
ните отработанное масло в специаль-
ной емкости. Запрещается выливать
отработанное масло на землю или в
канализацию.
ТОПЛИВО
Используйте неэтилированный бензин,
с октановым числом 92. Никогда не ис-
пользуйте старый или загрязненный бен-
зин или смесь масла и бензина (топлив-
ную смесь для 2-хтактных двигателей).
Избегайте попадания грязи или воды в
топливный бак.
