PRODUCT DESCRIPTION/ ОПИСАНИЕ ИЗДЕЛИЯ/ ОПИС ПРОДУКТУ
1. Gearcase
2. Shaft Assembly
3. Safety Decal
4. Model Name
6. Attachment Ring for
Shoulder Strap/ Hamess
7. Throttle Trigger
8. Shaft Grip
9. Clutch Drum Housing
10. Engine
11. Air Filter
12. Fuel Tank
13. Throttle Cable
15. Cutting Attachment Guard
16. Brushcutter Blade
18. Shoulder Strap
19. Stop Switch
20. Stop Switch Wires
17. Handle grip
5. Horn Handle
14. Shoulder Harness
1. Редуктор
2. Вал в сборе
3. Наклейка безопасности
4. Название модели
5. Рожковая ручка
6. Кольцо для крепления
плечевых ремней
7. Дроссельный регулятор
8. Ручка вала
9. Корпус муфты сцепления
10. Двигатель
11. Воздушный фильтр
12. Топливный бак
13. Тросик дросселя
14. Корпус подшипника
15. Защита режущего элемента
16. Режущий элемент кустореза
17. Ручка
18. Плечевой ремень
19. Выключатель
20. Провода Выключателя
1. Редуктор
2. Блок вала
3. Попереджувальна наклейка
4. Назва моделі
5. рогоподібних ручок
6. Кільце для кріплення
плечової лямки/ ременя
7. Дросельний регулятор
8. Ручка вала
9. Корпус барабану муфти
10. Двигун
11. Повітряний фільтр
12. Паливний бак
13. Паливний трос
14. Плечова лямка
15. Захисна кришка ріжучої насадки
16. Ніж для стрижки кущів
17. Ручка
18. Плечова лямка
19. Вимикач
20. Проводи вимикача
10
3
12
13
11
18
15
2
7
6
8
9
19
1
16
5
17
4
3
10
16
15
14(18:BC320H)
6
17
3
3
1
2
4
5
7
19
9
12
13, 20
11
BC200H
BC233H
BC263H-RS
BC320H
BC420H-RS
BC500H-RS

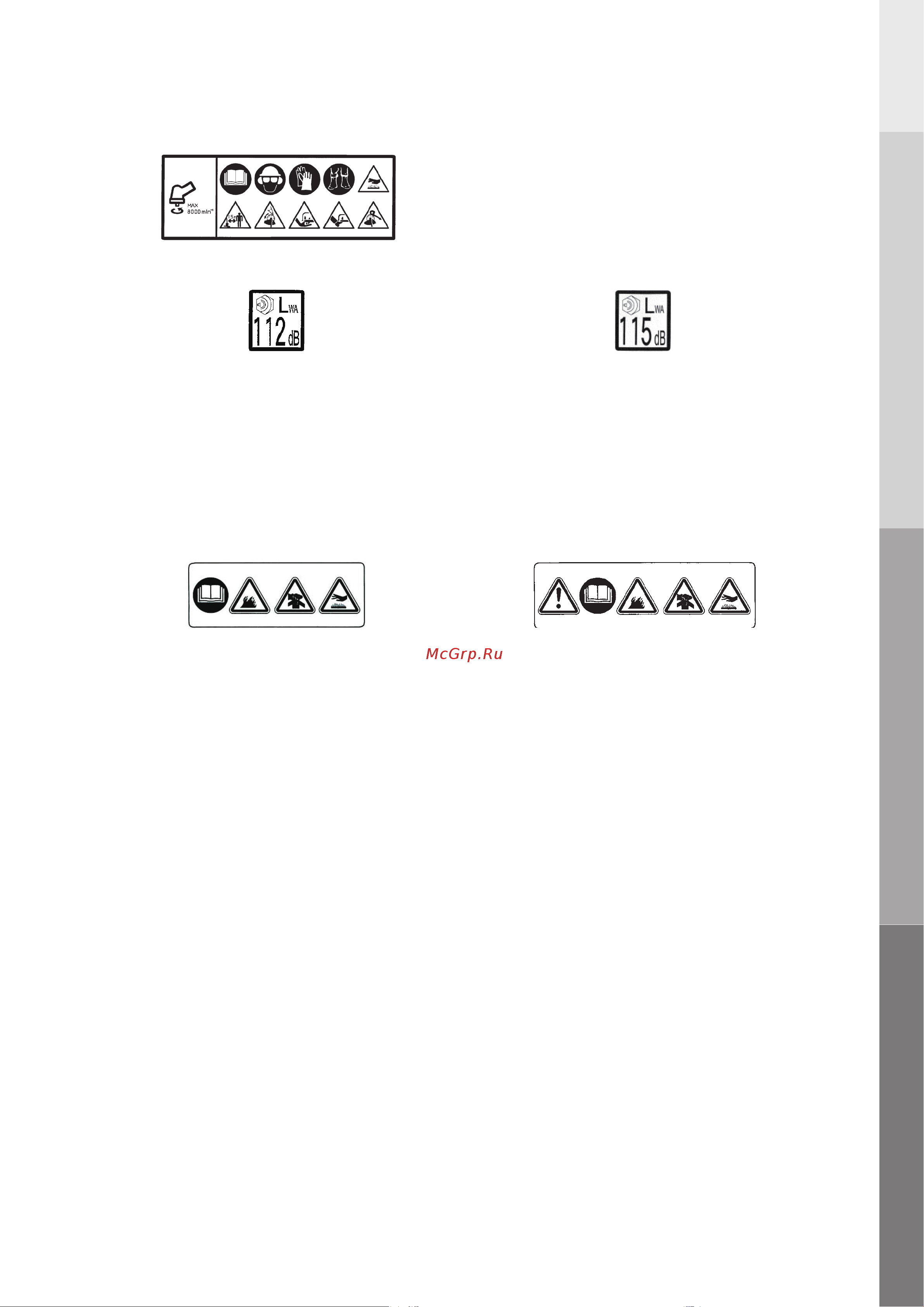

SAFETY DECALS (ON SHAFT) / НАКЛЕЙКИ БЕЗОПАСНОСТИ (НА ВАЛУ)
ПОПЕРЕДЖУВАЛЬНІ НАКЛЕЙКИ (НА ВАЛІ)
(P/N 228043) (P/N 228207)
[BC200H, BC233H, BC263H-RS, BC320H]
[BC200H, BC233H, BC263H-RS] [BC420H-RS, BC500H-RS]
[BC420H-RS, BC500H-RS]
SAFETY DECALS (ON ENGINE) / НАКЛЕЙКИ БЕЗОПАСНОСТИ (НА ДВИГАТЕЛЕ)
ПОПЕРЕДЖУВАЛЬНІ НАКЛЕЙКИ (НА ДВИГУНІ)
Safety Decals are easily visible to the operator and are located near any area of potential danger. Replace any decal that is dam-
aged or lost.
Наклейки безопасности хорошо видны оператору и размещены рядом со всеми потенциально опасными местами.
Поврежденные или потерянные наклейки должны быть заменены.
Попереджувальні наклейки знаходяться поряд із будь-якою областю потенційної небезпеки, і їх добре видно оператору.
Замініть наклейку, якщо її було пошкоджено або загублено.
(P/N 284587) (P/N 265696)
[BC320H]
(P/N 265694)
(P/N 238693)
<3>
