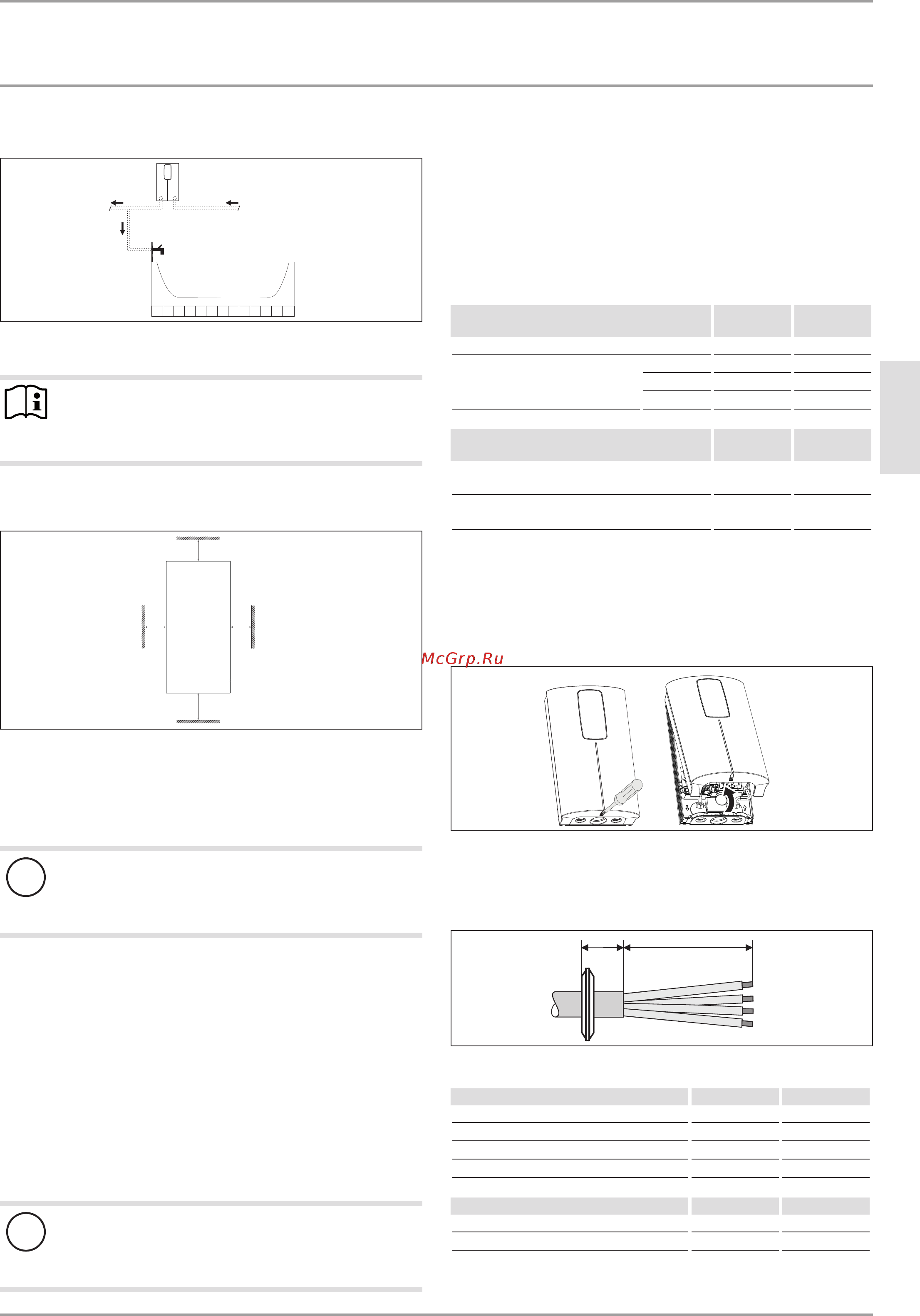

УСТАНОВКА
Монтаж
РУССКИЙ
www.stiebel-eltron.com DCE-X Premium | 49
Монтаж над раковиной
12
D0000073617
1 Подача холодной воды
2 Выпуск горячей воды
Указание
Монтировать прибор следует вровень со сте-
ной. Стена должна обладать достаточной несу-
щей способностью.
9.2 Минимальные расстояния
≥50≥50
≥50
≥100
D0000079442
Необходимо соблюдать минимальные расстояния,
чтобы обеспечить бесперебойную эксплуатацию
устройства и проведение технического обслуживания.
9.3 Водопроводные работы
!
Материальный ущерб
Все работы по подключению воды и установке
прибора необходимо производить в соответствии
с инструкцией.
Тщательно промыть водопроводную систему.
Смесители
Использовать подходящие напорные смесители. Запреще-
но использовать безнапорные смесители.
Разрешенные материалы для водопроводных труб
- Трубопровод подачи холодной воды:
труба из горячеоцинкованной стали, нержавеющей
стали, меди или пластика
- Трубопровод горячей воды:
труба из нержавеющей стали, меди или пластика
!
Материальный ущерб
При использовании пластмассовых труб нужно
учитывать максимально допустимую температуру
на входе и максимально допустимое давление.
Объемный расход
Необходимо убедиться, что объемный расход достато-
чен для включения прибора.
Если при полностью открытом раздаточном кране
требуемый объемный расход не достигается, следует
повысить давление в водопроводной магистрали.
10. Монтаж
Заводские настройки DCE-X6/8
Premium
DCE-X10/12
Premium
Внутренняя защита от обваривания, °C 60 60
Потребляемая мощность,
кВт
при 220В 8,0 12,0
при 230В 8,7 13,1
при 240В 9,6 14,3
Стандартный монтаж DCE-X6/8
Premium
DCE-X10/12
Premium
Подключение к электросети снизу, от-
крытый монтаж снизу
x x
Подключение к водопроводу при от-
крытом монтаже
x x
Другие способы монтажа см. главу «Варианты монтажа».
10.1 Стандартный открытый монтаж
Открывание прибора
D0000073641
Открыть прибор, отпустив винт и откинув крышку
прибора.
Подготовка кабеля питания
B
A
D0000077179
Подготовить кабель питания.
Позиция открытого монтажа Размер A Размер B
Внизу, посередине 30 120
Внизу, с левой стороны прибора 20 90
Внизу, с правой стороны прибора 20 90
Вверху, с правой стороны прибора 20 80
Позиция скрытого монтажа Размер A Размер B
внизу 20 90
вверху 20 80
