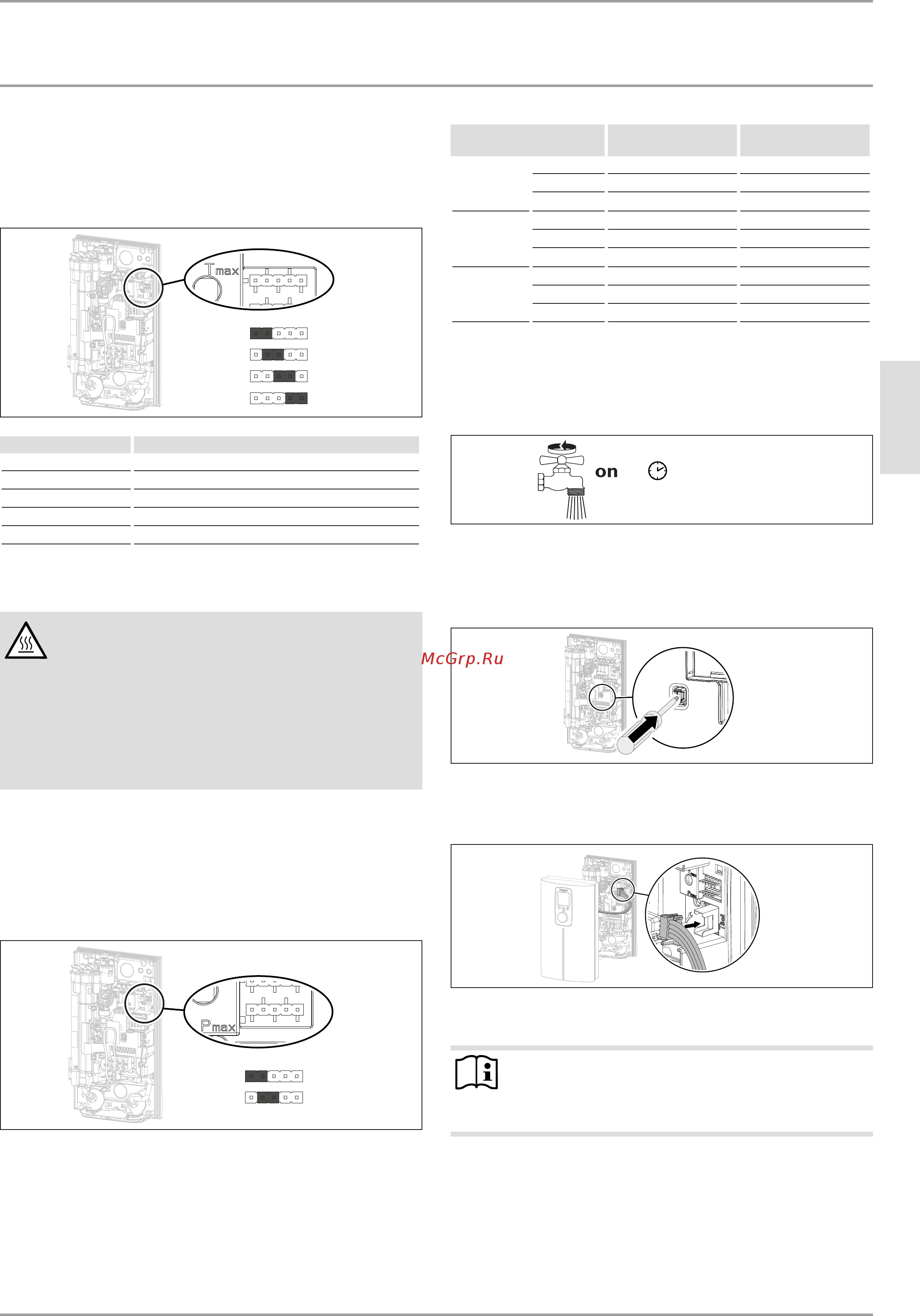

УСТАНОВКА
Ввод в эксплуатацию
РУССКИЙ
www.stiebel-eltron.com DCE-X Premium | 51
11. Ввод в эксплуатацию
11.1 Установка внутренней защиты от
обваривания с помощью перемычки
43°C | 109°F
50°C | 122°F
55°C | 131°F
60°C | 140°F
D0000073624
Позиция перемычки Описание
43°C | 109°F Например, в детском саду, больнице и т.п.
50°C | 122°F
55°C | 131°F Макс. для режима душа
60°C | 140°F Заводская настройка
Без перемычки Ограничение 43°C | 109°F
Установить перемычку в нужную позицию на контакт-
ной панели «Tmax».
ОСТОРОЖНО ожог
Если на прибор поступает предварительно подо-
гретая вода, возможно превышение параметра
внутренней защиты от обваривания и установ-
ленного пользователем ограничения темпера-
туры.
В этом случае ограничить температуру следует
на предустановленном центральном термоста-
тическом смесителе (ZTA 3/4).
11.2 Переналадка мощности с помощью
перемычки
Чтобы выбрать на приборе присоединяемую мощность,
которая отличается от установленной на заводе, нужно
переставить перемычку.
1
2
D0000082938
Установить перемычку в нужную позицию на контакт-
ной панели «Pmax».
Позиция перемычки Мощность
DCE-X6/8 Premium
Мощность
DCE-X10/12 Premium
1 при 220В 6,0кВт 10,0кВт
при 230В 6,6кВт 11,0кВт
при 240В 7,2кВт 12,0кВт
2
при 220В 8,0кВт 12,0кВт
при 230В 8,7кВт 13,1кВт
при 240В 9,6кВт 14,3кВт
Без пере-
мычки
при 220В 6,0кВт 10,0кВт
при 230В 6,6кВт 11,0кВт
при 240В 7,2кВт 12,0кВт
11.3 Первый ввод в эксплуатацию
Выбранную мощность отметить на заводской табличке
крестиком. Для этого использовать шариковую ручку.
≥ 60 s
D0000053277
Многократно открывать и закрывать все подключен-
ные раздаточные краны до тех пор, пока из водопро-
водной сети и прибора не выйдет весь воздух.
Выполнить проверку герметичности.
D0000073622
Включить предохранительный выключатель, плотно
вдавив кнопку сброса (при поставке прибора функция
предохранительного выключателя неактивна).
D0000073623
Подключить кабель пульта управления к электронно-
му блоку.
Указание
Кабель пульта управления необходимо подклю-
чить к электронному блоку до подачи напряжения.
Иначе пульт управления не будет работать.
