УСТАНОВКА
Сервисная информация
54 | DCE-X Premium www.stiebel-eltron.com

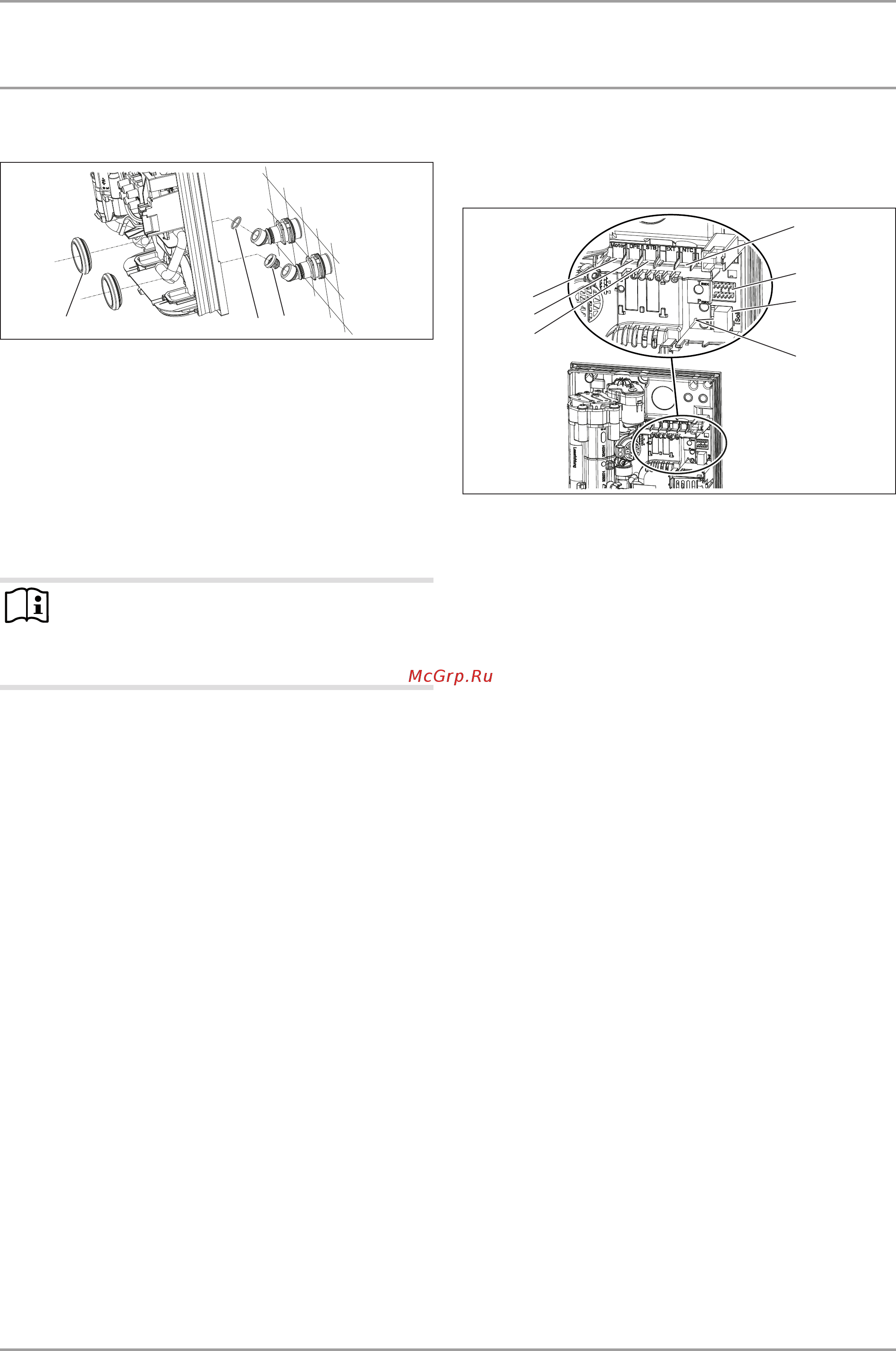

Монтаж прибора
D0000073842
321
1 Втулки
2 Плоское уплотнение
3 Сетчатый фильтр с уплотнительной кромкой
Наметить два места сверления с помощью задней
стенки прибора.
Смонтировать втулки с передней стороны в заднюю
стенку прибора.
Просверлить отверстия и закрепить прибор подхо-
дящим крепежным материалом (винты и дюбели не
входят в комплект поставки): винт с потайной головкой
диаметром4,5мм, макс. диаметр головки– 9мм.
Указание
Монтировать прибор следует вровень со
стеной. При необходимости дополнительно
закрепить прибор в двух нижних точках кре-
пления.
Удалить транспортные заглушки из патрубков для под-
ключения воды.
Привинтить соединительный патрубок горячей воды
с плоским уплотнением и подвод холодной воды,
оснащенный сетчатым фильтром с уплотнительной
кромкой (из комплекта принадлежностей) к двойным
ниппелям.
13.6 Работа с предварительно подогретой
водой
При установке центрального термостатического смесителя
максимальная температура подаваемой воды ограничи-
вается.
14. Сервисная информация
Обзор соединений/ обзор компонентов
D0000077189
1
2
3
4
5
6
7
1 Клапан с моторным приводом
2 Регистрация расхода
3 Предохранительный ограничитель температуры с
автосбросом
4 Датчик NTC
5 Контактные панели для установки мощности и защиты
от обваривания
6 Позиция подключения пульта управления
7 Диагностический светодиодный индикатор
