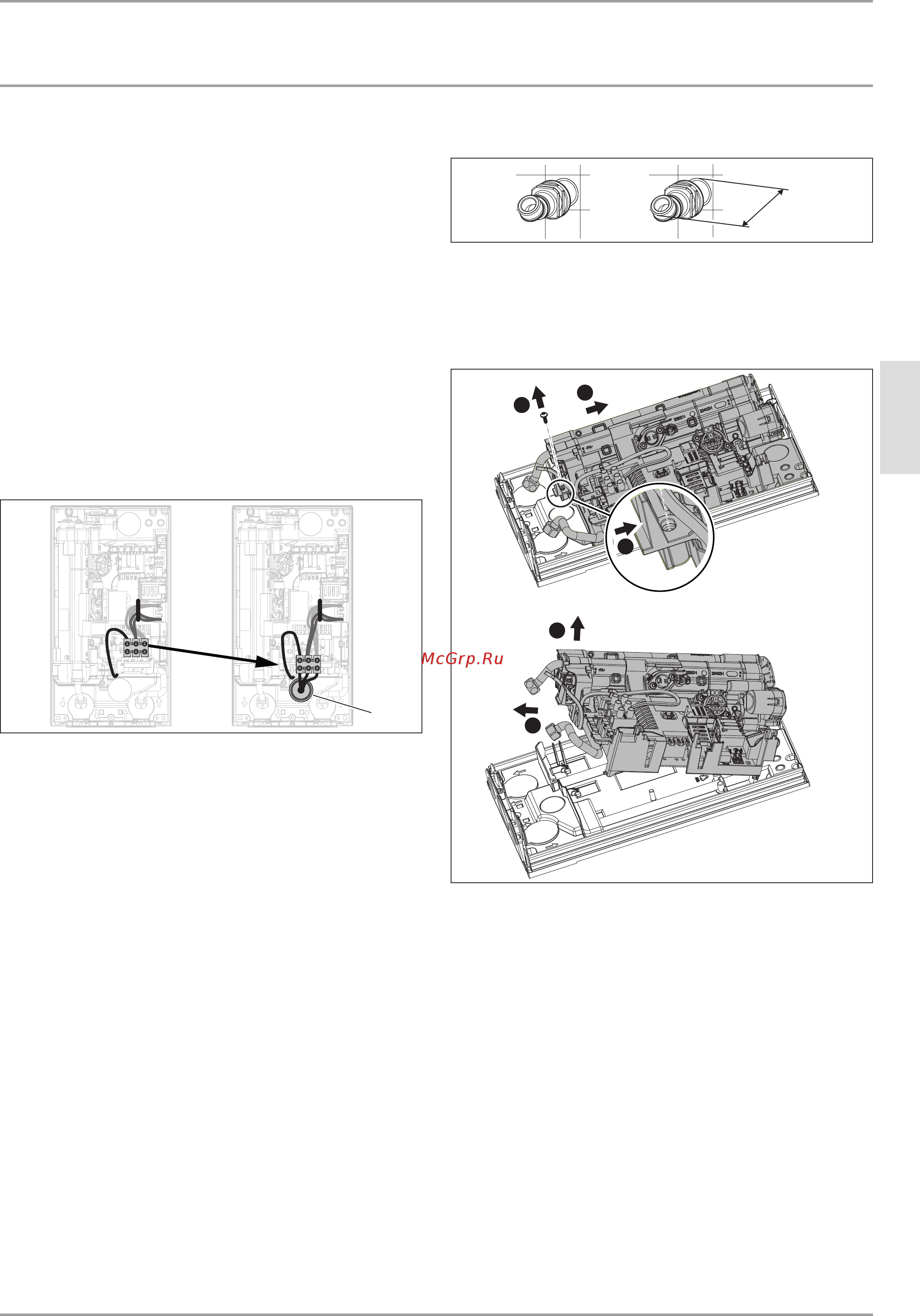

![Stiebel Eltron DCE-X 6/8 238158 [15/21] Нижнее электроподключение при скрытом монтаже с коротким кабелем питания](/views2/1639348/page15/bgf.png)
УСТАНОВКА
Варианты монтажа
РУССКИЙ
www.stiebel-eltron.com DCE-X Premium | 53
Выломать необходимое проходное отверстие для
кабеля питания на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики/
Размеры и соединения»). Острые кромки зачистить
напильником.
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж/ Стандартный открытый монтаж».
13.3 Нижнее электроподключение при
скрытом монтаже с коротким кабелем
питания
Если кабель питания короткий, соединительную клемму
прибора можно смонтировать ближе к проходному отвер-
стию.
D0000073648
1
1 Кабельная втулка
Переместить соединительную клемму сети сверху
вниз. Для этого снять фиксацию соединительной клем-
мы, с силой сдвинув ее влево и вытянув вперед. Зафик-
сировать соединительную клемму внизу, вдавив ее и
сдвинув влево до фиксации.
13.4 Боковое электроподключение при
открытом монтаже
Выпилить и выломать необходимое проходное отвер-
стие для кабеля питания на задней стенке прибора
и крышке прибора (расположение см. в главе «Тех-
нические характеристики/ Размеры и соединения»).
Острые кромки зачистить напильником.
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж/ Стандартный открытый монтаж».
13.5 Скрытый монтаж водопровода
Для монтажа требуются соответствующие принадлежно-
сти. Монтажный набор «Скрытый монтаж водопровода»
содержит такие элементы:
- 2втулки для уплотнения отверстий в задней стенке
прибора.
- Сетчатый фильтр для установки в 45-градусный двой-
ной ниппель.
- Плоское уплотнение
Подготовительные мероприятия
44-46
D0000073660
Поставить прокладку и ввинтить 45-градусный двой-
ной ниппель.
Для пробивания проходов в задней стенке прибора необ-
ходимо демонтировать функциональный блок из задней
стенки прибора.
1.
4.
5.
2.
3.
D0000077971
Выкрутить винт и разблокировать крючки-фиксаторы.
Слегка подвинуть функциональный блок в задней
стенке прибора вниз.
Извлечь функциональный блок из задней стенки при-
бора, слегка потянув его вперед.
Выбить/выломать необходимые проходные отверстия
для подвода воды на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики/
Размеры и соединения»). Острые кромки зачистить
напильником.
Смонтировать функциональный блок в заднюю стенку
прибора в обратной последовательности вплоть до
фиксации.
Закрепить функциональный блок с помощью винта.
