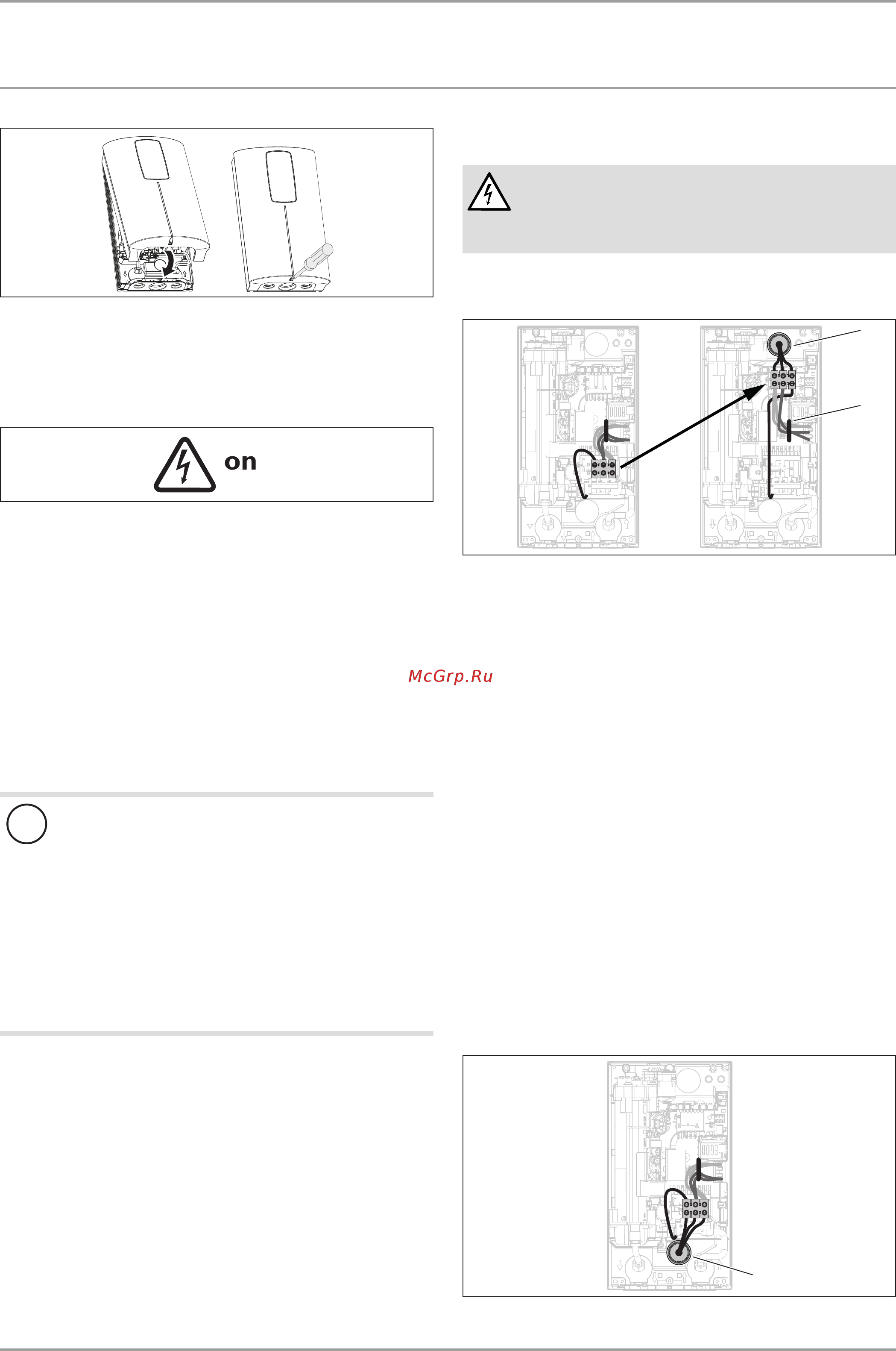

УСТАНОВКА
Вывод из эксплуатации
52 | DCE-X Premium www.stiebel-eltron.com
D0000073642
Зацепить крышку прибора сверху сзади за заднюю
стенку прибора. Опустить крышку прибора. Проверить
плотность посадки крышки прибора вверху и внизу.
Закрепить крышку прибора с помощью винта.
Снять защитную пленку с интерфейса пользователя.
D0000053281
Включить электропитание.
Удостовериться, что пульт управления работает долж-
ным образом.
11.3.1 Передача устройства
Объяснить пользователю принцип работы устрой-
ства и ознакомить его с правилами использования
устройства.
Указать пользователю на возможные опасности, осо-
бенно на опасность обваривания.
Передать данное руководство.
11.4 Повторный ввод в эксплуатацию
!
Материальный ущерб
Чтобы избежать повреждения нагревательной си-
стемы с открытым нагревательным элементом, в
случае нарушения водоснабжения следует выпол-
нить описанную ниже процедуру повторного ввода
прибора в эксплуатацию.
Обесточить прибор, отключив предохраните-
ли.
Открыть смеситель как минимум на одну мину-
ту, чтобы из прибора и линии подачи холодной
воды вышел весь воздух.
Вновь включить электропитание.
12. Вывод из эксплуатации
Полностью обесточить прибор с размыканием контак-
тов на всех полюсах.
Опорожнить прибор (см. главу «Техобслуживание/
Опорожнение прибора»).
13. Варианты монтажа
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
При любых работах необходимо полное отклю-
чение прибора от сети.
13.1 Электроподключение скрытое, сверху
D0000073620
2
1
1 Кабельная втулка
2 Направляющая для кабеля
Выломать необходимое проходное отверстие для
кабеля питания на задней стенке прибора (распо-
ложение см. в главе «Технические характеристики/
Размеры и соединения»). Острые кромки зачистить
напильником.
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
Переместить соединительную клемму снизу вверх.
Для этого снять фиксацию соединительной клеммы,
с силой сдвинув ее влево и вытянув вперед. Повер-
нуть соединительную клемму с кабелями на 180° по
часовой стрелке. Пропустить внутреннюю проводку
под направляющую для кабеля. Зафиксировать сое-
динительную клемму, вдавив ее и сдвинув влево до
фиксации.
Смонтировать прибор и присоединить кабель питания
к соединительной клемме, как описано в главе «Мон-
таж/ Стандартный открытый монтаж».
13.2 Электроподключение снизу при
скрытой проводке
D0000079465
1
1 Кабельная втулка
