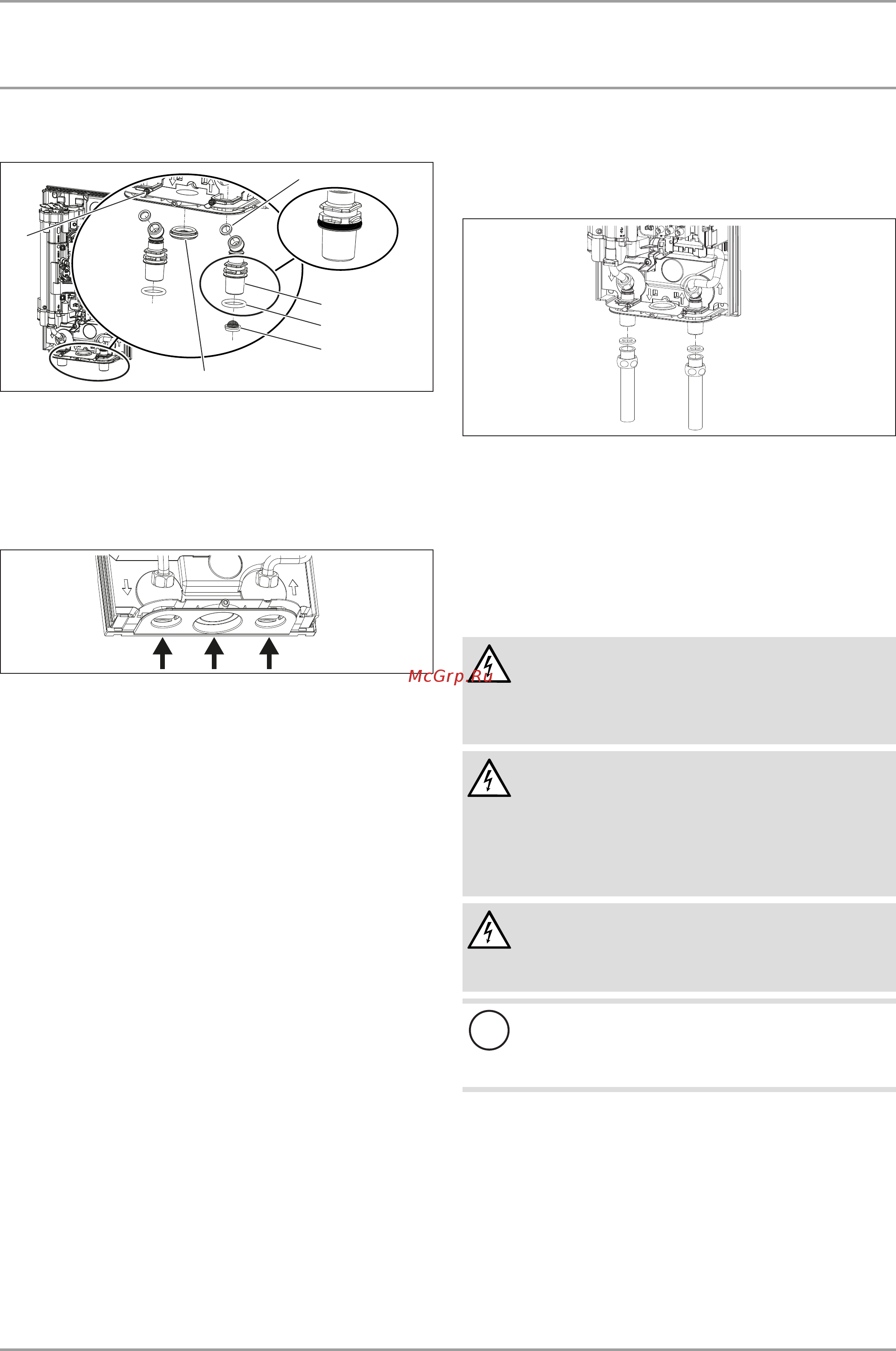

УСТАНОВКА
Монтаж
50 | DCE-X Premium www.stiebel-eltron.com
Подготовительные мероприятия
D0000073843
3
2
1
5
6
4
1 Сетчатый фильтр
2 Уплотнительные кольца
3 Двойной ниппель 45°
4 Плоские уплотнения
5 Стопорные винты
6 Кабельная втулка
Отпустить стопорные винты.
D0000085450
Пробить/выломать по насечкам в задней стенке
прибора необходимые вводы для кабеля питания и
двойных ниппелей. Использовать для этого подходя-
щий плоский инструмент. Острые кромки зачистить
напильником.
Удалить транспортные заглушки из патрубков для под-
ключения воды.
Вырезать в кабельной втулке отверстие согласно вы-
бранному соединительному проводу. Смонтировать
кабельную втулку.
Установить уплотнительные кольца в пазы двойных
ниппелей.
Вставить двойные ниппели в отверстия на задней
стенке прибора и подключить их к соединительным
патрубкам прибора, используя плоские уплотнения.
Зафиксировать двойные ниппели стопорными
винтами.
Установить сетчатый фильтр в двойной ниппель подво-
да холодной воды.
Монтаж прибора
Выбить/выломать по насечкам в задней стенке при-
бора нижние продольные отверстия для крепления
прибора (расположение см. в главе «Технические ха-
рактеристики/ Размеры и соединения»).
Наметить четыре места сверления отверстий с помо-
щью задней стенки прибора.
Просверлить отверстия и закрепить прибор подхо-
дящим крепежным материалом (винты и дюбели не
входят в комплект поставки): винт с потайной головкой
диаметром4,5мм, макс. диаметр головки– 9мм.
D0000073844
Выполнить монтаж соответствующего напорного
смесителя.
Прикрутить патрубки смесителя (не входят в комплект
поставки) к двойным ниппелям, установив плоские
уплотнения.
Открыть запорный кран на линии подачи холодной
воды.
Подключение к сети электропитания
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все работы по электрическому подключению и
установке необходимо производить в соответ-
ствии с инструкцией.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Подключение к электросети допустимо только
в неразъемном исполнении, со съемной кабель-
ной втулкой. Прибор должен отключаться от сети
с размыканием всех контактов на всех полюсах
и изолированием на расстоянии не менее 3мм.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Проверить подключение прибора к защитному
проводу.
!
Материальный ущерб
Учитывать данные на заводской табличке. Указан-
ное номинальное напряжение сети должно совпа-
дать с фактическим.
Пропустить кабель питания через кабельную втулку.
Подключить кабель питания к соединительной клемме
(см. главу «Установка/ Технические характеристики/
Электрическая схема»).
