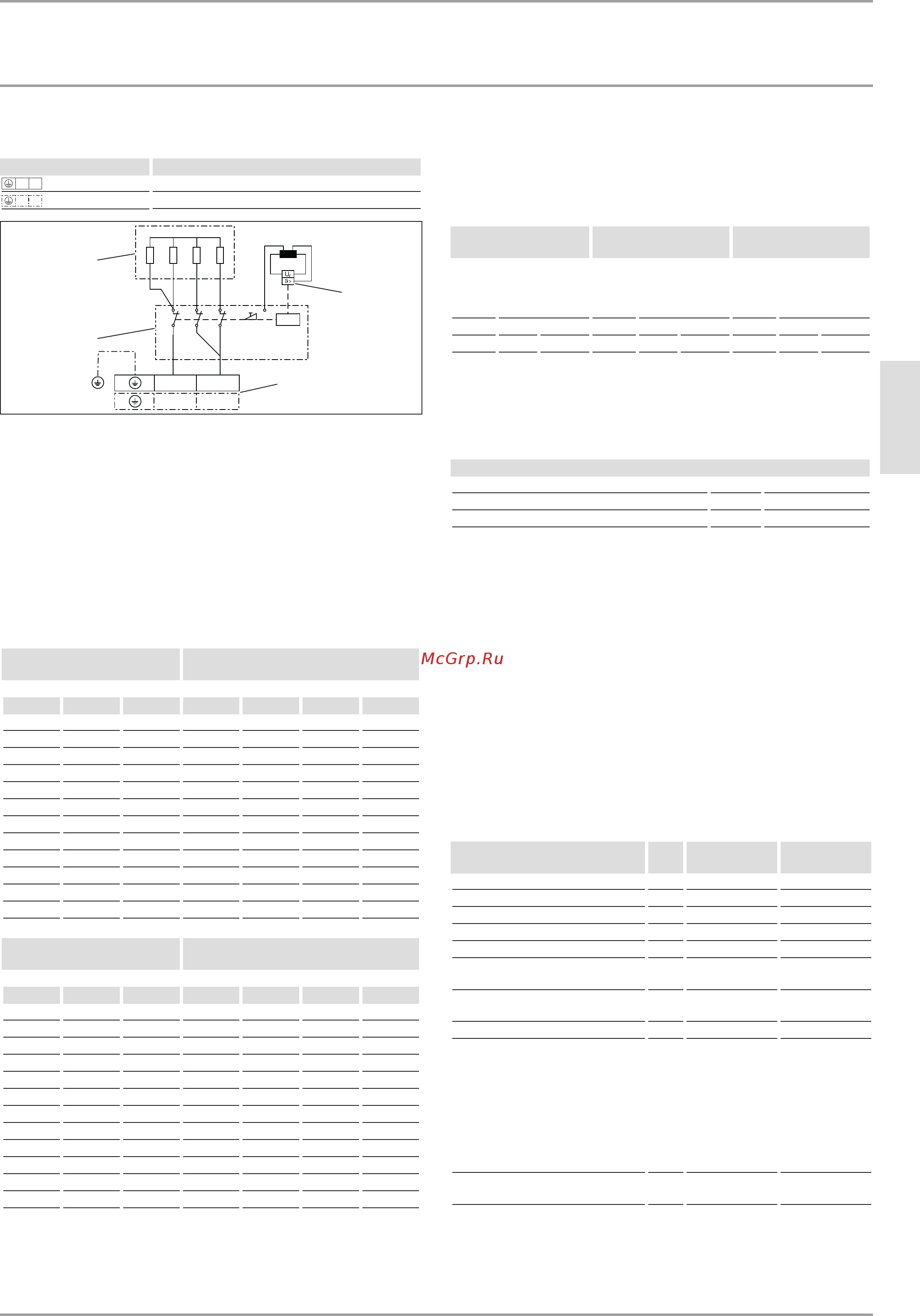

17.2 Электрическая схема
DCE-X Premium
L L
2/GRD ~220–240В
L N
1/N/PE ~ 220–240В
N
L
L
L
D0000077991
1
3
4
2
1 Силовая электроника со встроенным предохранитель-
ным выключателем
2 Нагревательная система со спиральным элементом
3 Предохранительный ограничитель температуры
4 Клемма подключения к сети
17.3 Производительность по горячей воде
Производительность по горячей воде зависит от напряже-
ния в сети, потребляемой мощности прибора и темпера-
туры холодной воды на входе. Номинальное напряжение
и номинальная мощность указаны на заводской табличке.
Потребляемая мощность, кВт Производительность по горячей воде
(38°C) л/мин.
Номинальное напряжение Температура холодной воды на входе
220 В 230В 240 В 5°C 10°C 15°C 20°C
6,0 2,6 3,1 3,7 4,8
8,0 3,5 4,1 5,0 6,3
6,6 2,9 3,4 4,1 5,2
8,7 3,8 4,4 5,4 6,9
7,2 3,1 3,7 4,5 5,7
9,6 4,2 4,9 6,0 7,6
10,0 4,3 5,1 6,2 7,9
12,0 5,2 6,1 7, 5 9,5
11,0 4,8 5,6 6,8 8,7
13,1 5,7 6,7 8,1 10,4
12,0 5,2 6,1 7,5 9,5
14,3 6,2 7,3 8,9 11, 3
Потребляемая мощность, кВт Производительность по горячей воде
(50°C) л/мин.
Номинальное напряжение Температура холодной воды на входе
220 В 230В 240 В 5°C 10°C 15°C 20°C
6,0 1,9 2,1 2,4 2,9
8,0 2,5 2,9 3,3 3,8
6,6 2,1 2,4 2,7 3,1
8,7 2,8 3,1 3,6 4,1
7,2 2,3 2,6 2,9 3,4
9,6 3,0 3,4 3,9 4,6
10,0 3,2 3,6 4,1 4,8
12,0 3,8 4,3 4,9 5,7
11,0 3,5 3,9 4,5 5,2
13,1 4,2 4,7 5,3 6,2
12,0 3,8 4,3 4,9 5,7
14,3 4,5 5,1 5,8 6,8
17.4 Рабочие диапазоны/ Таблица
пересчета данных
Удельное электрическое сопротивление и удельная элек-
тропроводность.
Стандартные данные
при 15°C
20°C
25°C
Сопро-
тив-
ление
ρ≥
Электропрово-
дность σ≤
Сопро-
тив-
ление
ρ≥
Электропрово-
дность σ≤
Сопро-
тив-
ление
ρ≥
Электропрово-
дность σ≤
Ом·см мСм/м
мкСм/см
Ом·см мСм/м
мкСм/см
Ом·см мСм/м
мкСм/см
1100 91 910 970 103 1031 895 112 1117
17.5 Потери давления
Смесители
Потеря давления на смесителях при объемном расходе 10л/мин
Однорычажный смеситель, прибл. МПа 0,04 - 0,08
Термостатический смеситель, прибл. МПа 0,03 - 0,05
Душевая лейка, прибл. МПа 0,03 - 0,15
Расчет параметров трубопроводной сети
При расчете параметров трубопроводной сети для прибо-
ра рекомендуется задать потерю давления 0,1МПа.
17.6 Возможные неисправности
При неисправности в водопроводной системе могут воз-
никать кратковременные нагрузки, сопровождаемые по-
вышением температуры до 80°C и давления до 1,0МПа.
17.7 Характеристики энергопотребления
Технические характеристики изделия: Бытовой водона-
греватель (в соответствии с регламентом ЕС №812/2013|
814/2013)
DCE-X6/8
Premium
DCE-X10/12
Premium
238158 238159
Производитель STIEBEL ELTRON STIEBEL ELTRON
Профиль нагрузки XS XS
Класс энергоэффективности A A
Энергетический КПД % 39 39
Годовое потребление электро-
энергии
кВт*ч 472 473
Заводская настройка темпера-
туры
°C 60 60
Уровень звуковой мощности дБ(A) 15 15
Особые указания по измерению
эффективности
Измерено на
ступени ECO с
максимальным
расходом,
максимальной
мощностью и
максимальным
заданным зна-
чением.
Измерено на
ступени ECO с
максимальным
расходом,
максимальной
мощностью и
максимальным
заданным зна-
чением.
Суточное потребление электро-
энергии
кВт*ч 2,161 2,167
