8. Электрические подключения.

9. Техническое обслуживание.

10. СВЕДЕНИЯ О ТРАНСПОРТИРОВАНИИ И ХРАНЕНИИ

11. Гарантийные обязательства.

Монтаж и подключение должны выполняться только опытным персоналом и в соответствии с

настоящей инструкцией по монтажу!

При работе необходимо соблюдать требования безопасности, указанные в ПУЭ и ПТБ.

Перед подключением убедитесь, что на подводящем кабеле отсутствует напряжение.

Для подключения применяется трехжильный кабель.

Сальник реле давления предназначен для крепления подводящего провода с наружным диаме-

тром от 7 мм до 10 мм. При использовании подводящего кабеля с другим диаметром охвата

сальник не обеспечит надежного крепления.

При использовании кабеля с внешним диаметром 10 мм необходимо удалить внутреннюю

часть уплотнения.

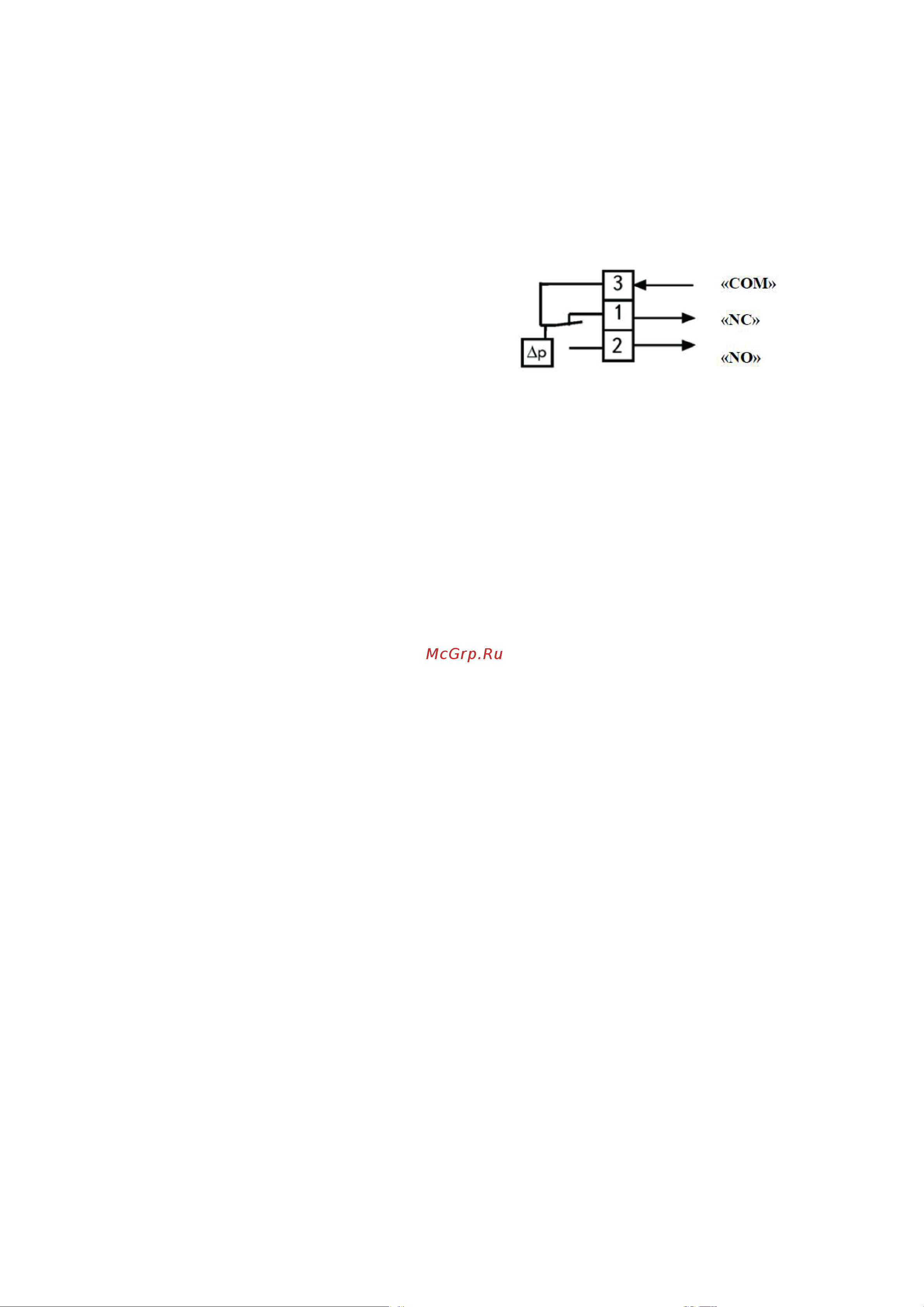

Реле давления содержит группу контактов:

1 – нормально закрытый контакт (NC);

2 – нормально открытый контакт (NO);

3 – общий контакт (COM).

Общие указания. Не допускайте попадания влаги и пыли на внутренние элементы реле давле-

ния.

Проведение регламентных работ. Проверить состояние затяжки всех винтов и крепления, а

также состояние подводящих проводов и надежность электрических подключений. Производить

проверку (не реже 1 раза в квартал) погрешности срабатывания и зоны нечувствительности реле

давления. При незначительном загрязнении необходимо протереть реле сухой тряпкой. При

сильном загрязнении необходимо: отключить подводящий провод от питающей сети с соблюде-

нием мер предосторожности; произвести удаление пылевых отложений при помощи специаль-

ных чистящих средств (запрещается использование абразивных материалов, а также кислотных

и щелочных растворов); просушить поверхность.

Реле давления должно транспортироваться в заводской упаковке или установленным на обору-

довании в закрытых контейнерах автомобильным, железнодорожным, речным и морским транс-

портом без ограничения расстояний в соответствии с правилами перевозок, действующими на

этих видах транспорта. Условия хранения и транспортирования в части воздействия климатиче-

ским фактором - 3 по ГОСТ 15150. Срок хранения не более 6 месяцев.

Гарантия в течении 18 месяцев со дня продажи. Гарантия не распространяется на оборудова-

ние, которое эксплуатировалось не в соответствии с техническими требованиями или имеет

механические повреждения, а также, если неисправность оборудования, его частей или деталей

вызваны модификациями.

Если перепад давления ниже установленного значения контакт находится в исходном состоя-

ние «1». При превышении перепада давления происходит переключение контакта из положение

«1» в положение «2».

В системе автоматики устанавливается плавкий предохранитель «F» (3) для защиты по току

группы контактов.

Для подключения кабеля используйте:

- специальные ножевые (6,3 мм) клеммы (4);

- винтовые клеммы с ножевым разъемом (5);

- многопроволочные провода необходимо

предварительно заключать в обжимные клеммы (6).

Все подключения производить при отсутствии напряжения на подводящем проводе.

Для установки требуемого перепада давления воспользуйтесь поворотным колесом (7).

Вращая колесо, совместите градуировку требуемого значения с красной стрелкой.

Закройте крышку корпуса (рис. 22) и зафиксируйте ее крепежным винтом.

Не допускайте перегрузок в ходе эксплуатации реле давления выше 50 мбар.

Максимальный ток для:

- омической нагрузки (Uком=~250В): 1,5 А;

- индуктивной нагрузки (Uком=~250В): 0,4 А;

- цепей управления (Uком=~24В): 0,1 А.
