7. Установка реле

Перед установкой произведите осмотр реле давления на предмет механических повреждения и

проверьте комплектацию поставки. При выявленных механических повреждениях при транспор-

тировке необходимо уведомить фирму поставщика оборудования. Не допускается использование

реле давления в неисправном состоянии.

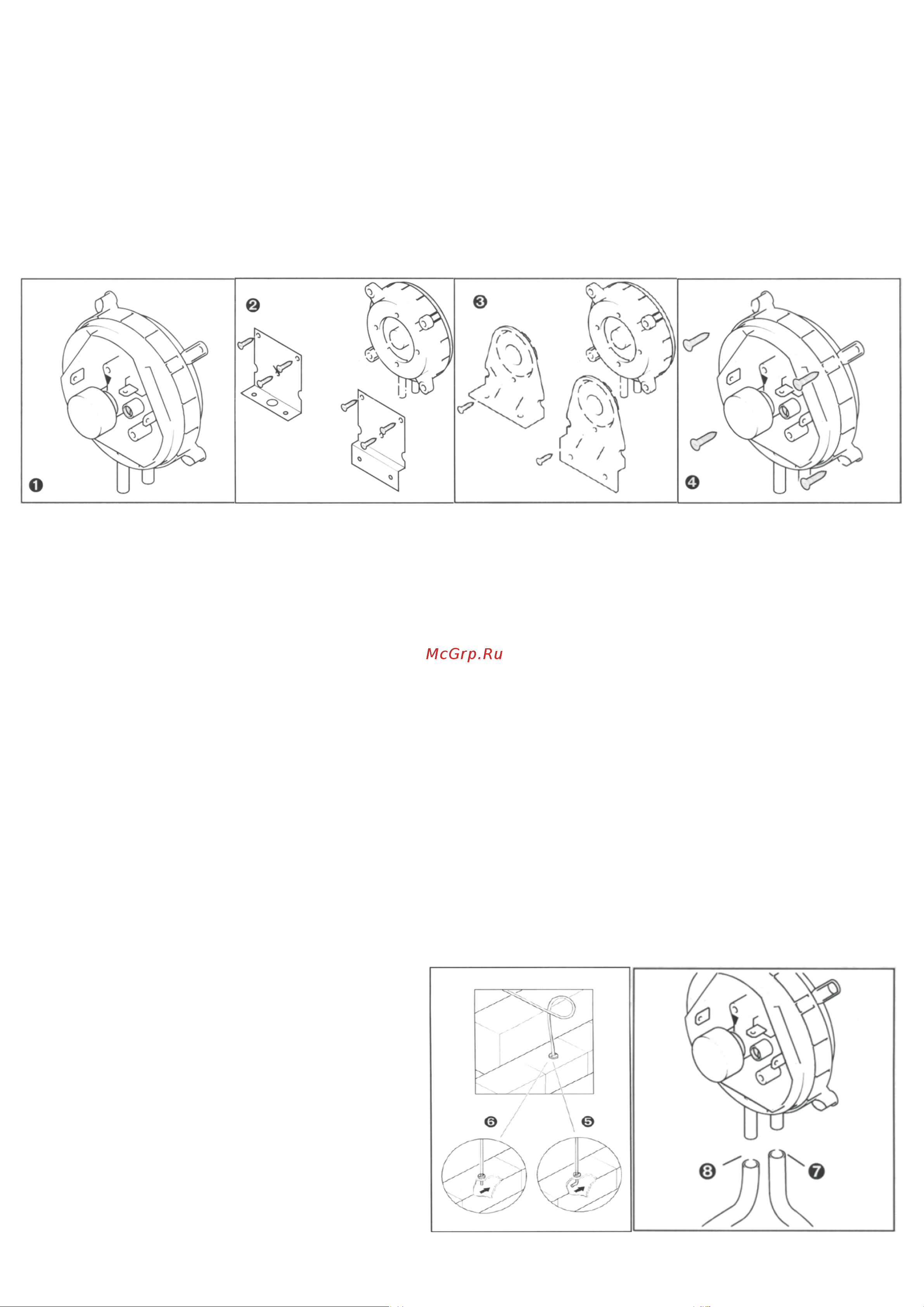

Реле давления устанавливается на плоскую поверхность или на специальные монтажные

скобы. Допустима любая ориентация в пространстве.

Рекомендуется вертикальная установка, т.к. ориентация отличная от вертикальной приводит к

незначительному изменению порога срабатывания.

Для предотвращения попадания влаги реле устанавливается выше точек отбора давления, т.е.

реле необходимо установить вертикально так, чтобы патрубки для подключения трубок подвода

давления располагались снизу. При отсутствии накопления конденсата возможна установка реле

в горизонтальном положении.

Для крепления реле к монтажной скобе используются шурупы (3,5 × 8 мм).

Не используйте шурупы большей длины и большего диаметра, т.к. это может привести к выходу

из строя реле давления.

Реле откалибровано для вертикального расположения. При установке в горизонтальном поло-

жении порог срабатывания будет на 20 Па выше, чем установлено на шкале реле давления.

При отсутствии монтажной скобы реле давления устанавливается на плоской поверхности

вентиляционной установки. Крепление осуществляется при помощи четырех шурупов установ-

ленных размеров непосредственно к стенке агрегата.

Штуцер для отбора давления воздуха устанавливается как можно ближе к центру потока. Не

допускайте установку штуцера в зонах, отличных от среднего положения, т.к. это приведет к

существенному увеличению погрешности в показаниях при измерении реле давления.

Просверлите отверстия для штуцера по месту установки O 6,0 мм. Закрепите штуцер при

помощи двух шурупов. При необходимости возможно формирование петель подводящих трубок,

но не допускайте их заломов и деформации.

Штуцеры изготавливаются из металла

или пластика.

Подключите ПВХ трубки от штуцеров

отбора давления к входным патрубкам

реле давлению в соответствии со схемами

подключения (рис. 16). К патрубку «+Р1»

реле давления (нижний патрубок, белый)

подключите канал с избыточным давлени-

ем. Канал с разряжением (8) подключите к

патрубку «-Р2» (верхний патрубок, серый).

Убедитесь в правильном подключении.

Не допускайте провисание ПВХ трубки.
