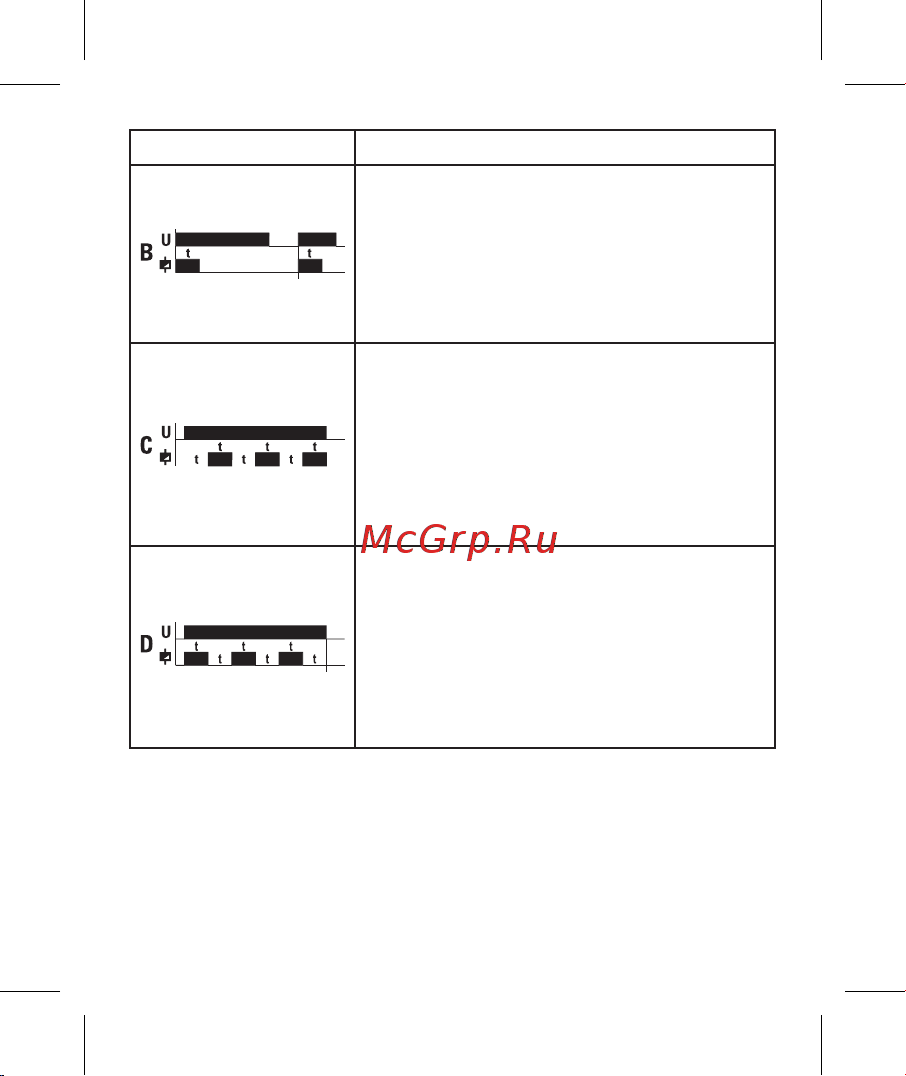

Функциональная схема Описание функции

Задержка выключения. После подачи питания

контакты 15-16 (25-26) сразу размыкаются,

а 15-18 (25-28) сразу замыкаются, и начина-

ется отсчет времени (Т). По окончании отчета

времени контакты 15-18 (25-28) размыкаются,

а 15-16 (25-26) замыкаются и в таком положе-

нии остаются до отключения питания.

Циклическая работа с задержкой включения.

После подачи питания начинается отсчет вре-

мени (Т) в это время контакты реле находятся

в положении 15-16 (25-26) замкнут, а 15-18 (25-28)

разомкнут. По окончании отсчета времени кон-

такты 15-16 (25-26) размыкаются, а контакты

15-18 (25-28) замыкаются на время (Т), после

цикл повторяется до отключения питания.

Циклическая работа с задержкой выключения.

После подачи питания контакты 15-16 (25-26)

сразу размыкаются, а 15-18 (25-28) сразу за-

мыкаются, и начинается отсчет времени (Т).

По окончании отсчета времени контакты 15-18

(25-28) размыкаются, а 15-16 (25-26) замыкают-

ся на время (Т), после цикл повторяется до от-

ключения питания.
