Панель управления

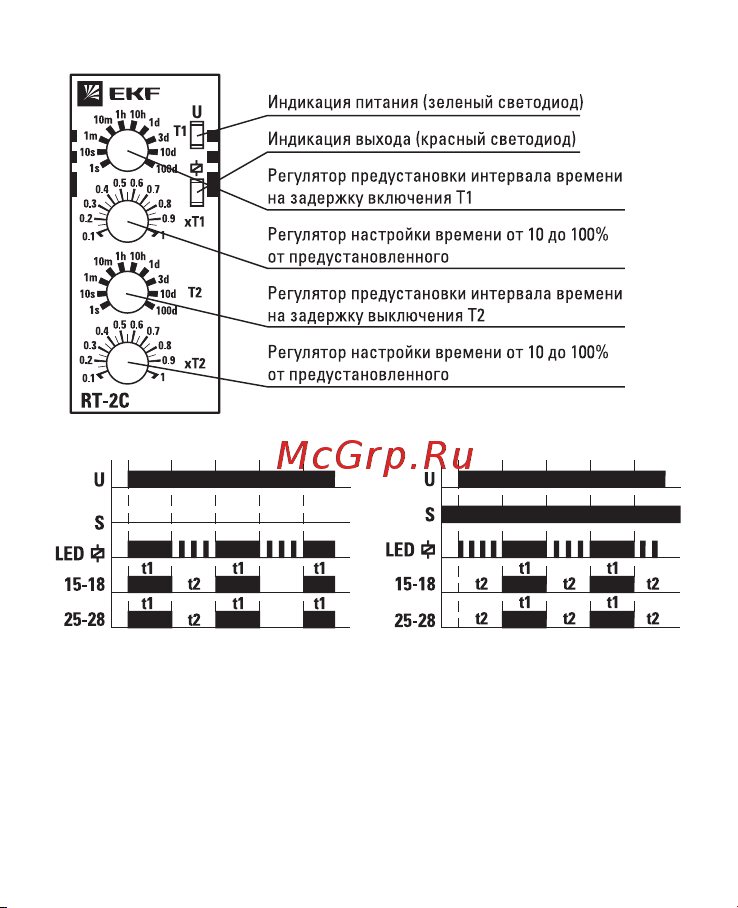

Функциональная схема

Циклическая работа с задержкой включения. После подачи питания

начинается отсчет времени (t1), в это время контакты реле находятся

в положении 15 – 16 замкнуты, а 15 – 18 разомкнуты (реле выключено).

По окончании отсчета времени контакты 15 – 16 размыкаются, а кон-

такты 15 – 18 замыкаются (реле включено) на время (t2), после цикл

повторяется до отключения питания. Вторая группа контактов (25, 26,

28) работает в паре с первой. При подаче сигнала S отчет начинается

с времени t2.
