Shelterlogic 1.8х3х2м, скатная крыша 70403 [10/12] Установка концевой панели продолжение
![Shelterlogic 1.8х3х2м, скатная крыша 70403 [10/12] Установка концевой панели продолжение](/views2/1307794/page10/bga.png)
05_70419_A0Page 10
ПОТЯНУТЬПОТЯНУТЬ
НАТЯЖНАЯ
ТЕСЕМКА
ВИД НА
КОНЦЕВУЮ
ПАНЕЛЬ С
ВНУТРЕННЕЙ
СТОРОНЫ
СТРОЕНИЯ

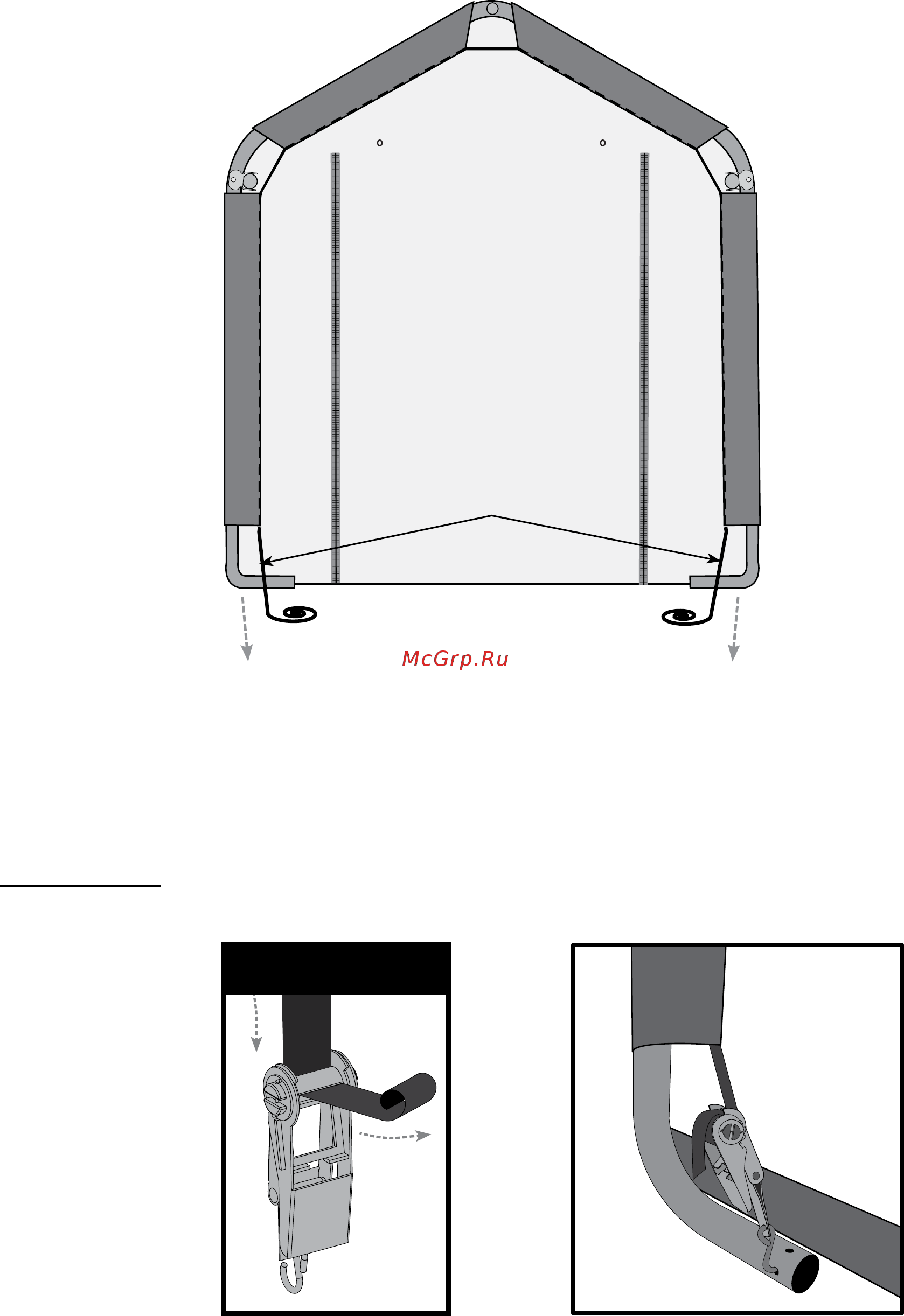

D. Внизу панели, возьмитесь за натяжную тесемку, выходящий из кармана на обеих сторонах панели, и затяните
его таким же образом, как затягивается завязка на мешке, чтобы не было провисания. Соблюдайте
осторожность, чтобы не вытянуть натяжную тесемку из кармана.
E. Введите “S”-образный изогнутый крюк храповика в отверстие на колене опорной стойки. Введите тесемку в
шпиндель храповика и плотно подтяните ее. Подтяните храповик так, чтобы тесемка намоталась на шпиндель
несколько раз. До полной затяжки концевой панели расположите ее так, чтобы она была отцентрирована
относительно конструкции.
F. Подтяните храповики, переходя с одной стороны на другую, пока концевая панель не будет плотно натянута.
ПРИМЕЧАНИЕ: во время затяжки панели дверцы змейки-молнии должны быть застегнуты.
D
E F
7. УСТАНОВКА КОНЦЕВОЙ ПАНЕЛИ - продолжение
Вставьте тесемку в
храповик
