05_70419_A0Page 12

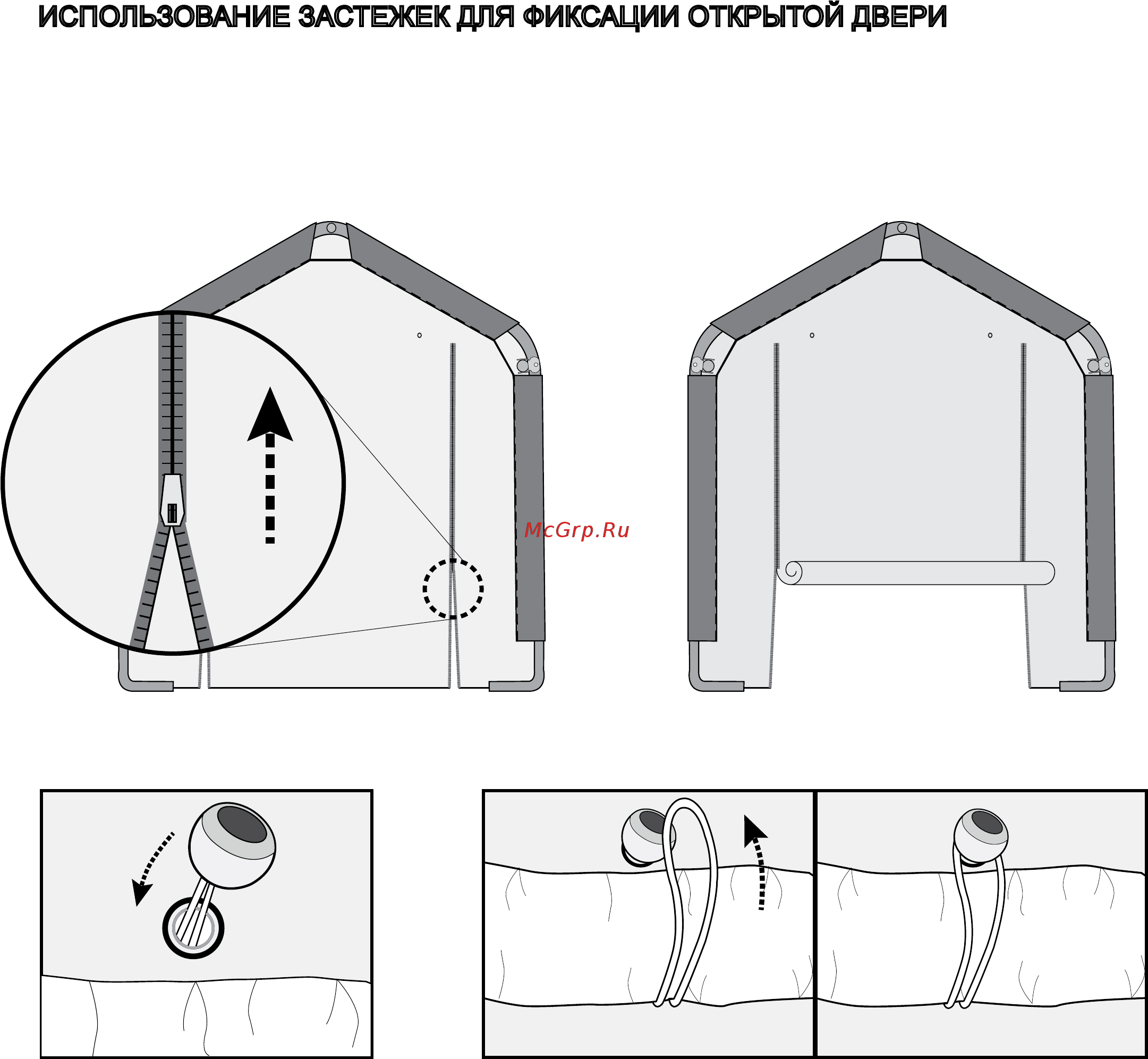

9. ИСПОЛЬЗОВАНИЕ ЗАСТЕЖЕК ДЛЯ ФИКСАЦИИ ОТКРЫТОЙ ДВЕРИ
A. Расстегните молнию на дверях до уровня люверсов.
B. Скатайте дверь в рулон
C. Проденьте застежку (#10066) сквозь люверс.
D. Закрепите застежку.
A
C D
B
