05_70419_A0Page 4
801204
800938
10114
01010

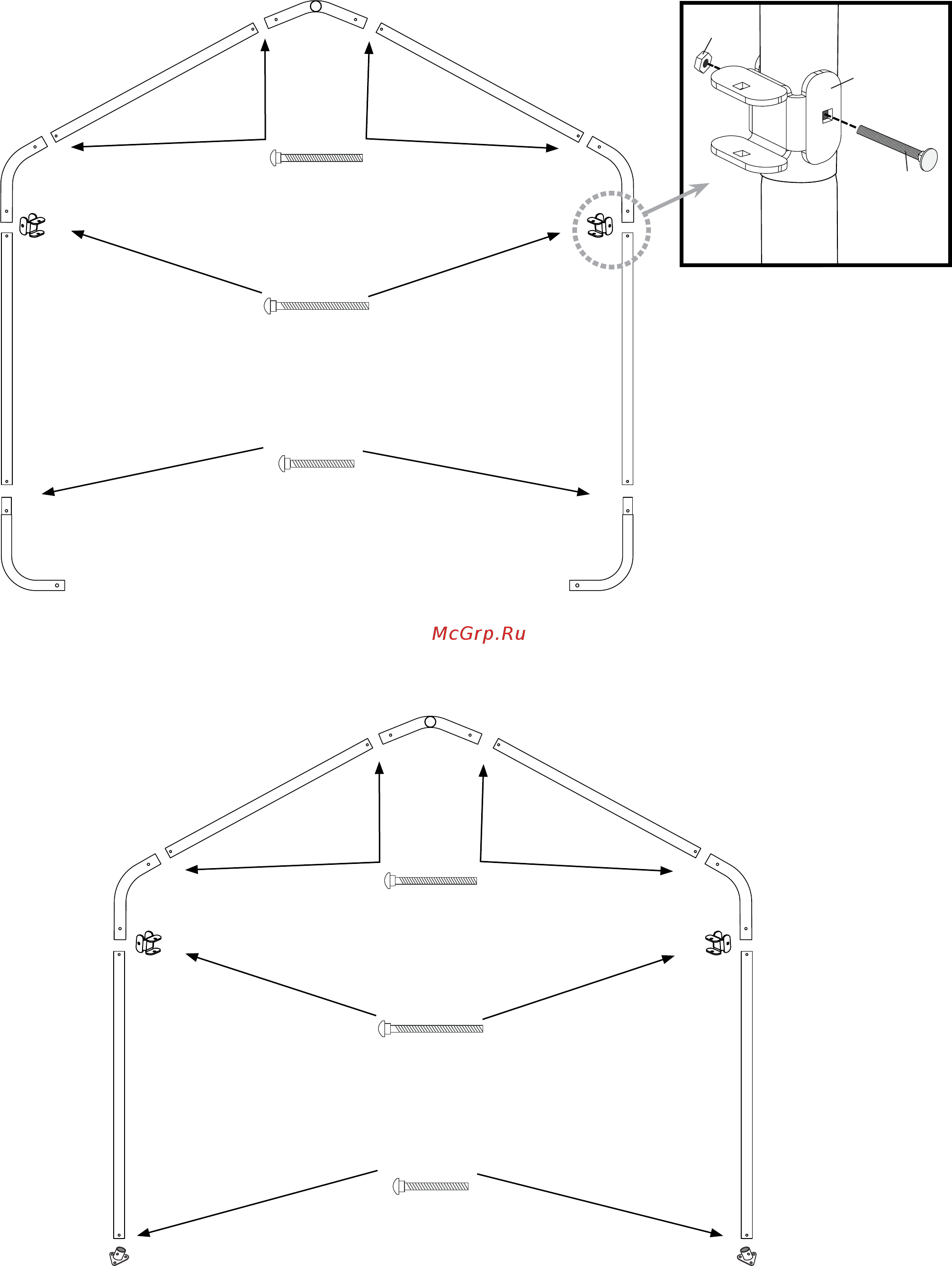

1. СБОРКА КРАЙНИХ АРОК РАМЫ
2. СБОРКА ВНУТРЕННИХ АРОК РАМЫ
Использовать болты и гайки № 01010 как показано на рисунках
Использовать болты и гайки № 01010 как показано на рисунках
802860
802861
802836
802632
802636
802610 802610
802636
802636
802636
802636
802636
802632
801204
800938
800938
801204 801204
801204
802836
#10115
#10115
#03032
#03032
#10114
#10114
800938
800938
