05_70419_A0Page 5

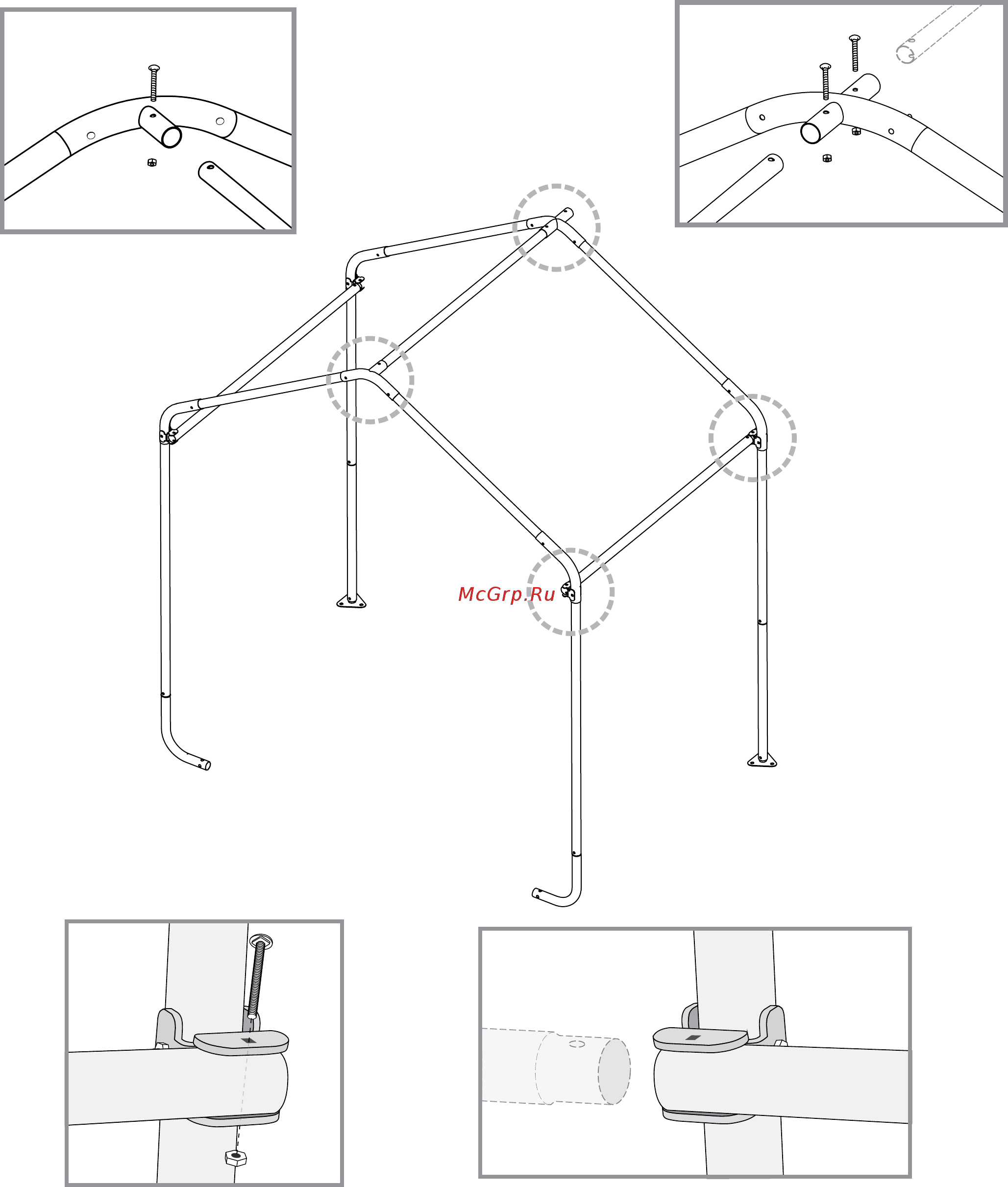

3. ПРИСОЕДИНЕНИЕ ПЕРЕДНЕЙ ФРОНТАЛЬНОЙ АРКИ РАМЫ К 1-Й СЕРЕДИННОЙ АРКЕ
802439
802439
802897
A/B: Креаление верхних поперечных реек (#802897) с помощью 3- and 4-х направленных коннекторов
C/D:Установка двух боковых поперечных реек (#802439) с помощью зажимов Шелтерлок ShelterLock
®
3X
Stabilizers (#800938). Рейки в зажимах закрепите болтами #03032.
Не крепите болтами зажимы и серединные арки пока не присоедините следующие рейки.
D
B
B
C
A
A
D
C
800938
03032
03032
01010
01010
802897
802897
802860
802861
800938
03032
01010
802439 802439
802443
передняя
торцевая
стойка
Стойка
серединной
арки
802897
