05_70419_A0Page 8

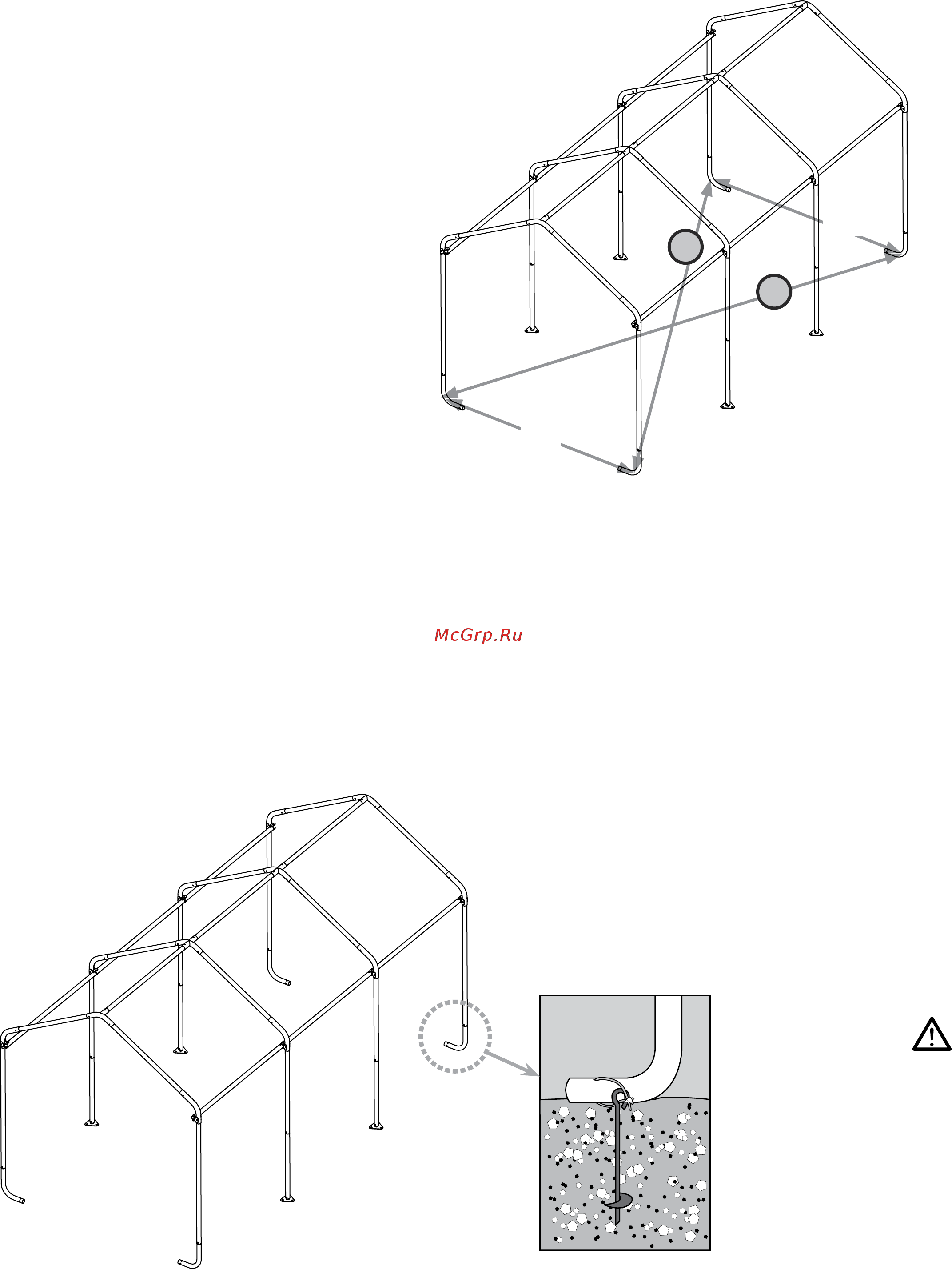

5. ЦЕНТРОВКА РАМЫ
Y
A. Поместите раму в ее окончательное
место расположения, которое должно быть
максимально плоским и одного уровня.
B. Измерьте расстояния между двумя
противоположными углами (X & Y).. Эти
расстояния должны быть равными с
разностью не более 2,5 см.
C.
Убедитесь в том, что ширина рамы спереди
и сзади равна 1.8 м.
X
6 ft.
6 ft.
ПРИМЕЧАНИЕ:
15-дюймовые (38 см) шнековые анкеры «Shelter Auger
TM
»
предназначены только для временного использования!
Для наилучших результатов и прочной и более надежной
установки «ShelterLogic» рекомендует использовать
производимые этой фирмой крюки «Easy Hooks» (№10036
- комплект из 4 крюков, №10035 - комплект из 6 крюков,
или №10038 -комплект из 8 крюков) или шнеки 30 дюймов
(No10075 - комплект из 4 шнеков, №10078 - комплект из 6
шнеков или №10079 - комплект из 8 шнеков).
ПОЗВОНИТЕ ПО ТЕЛЕФОНУ 8 (495) 644 20 39,
Посетите интернет сайт www.shelterlogic.ru для более
подробной информации.
6. ПРАВИЛЬНОЕ АНКЕРНОЕ КРЕПЛЕНИЕ РАМЫ
A. Анкеры должны быть размещены внутри укрытия по его углам. Проденьте 3⁄4 дюймовую (1,9 см) трубу
или стальной стержень через ушко шнекового анкера, и ввинтите анкер в землю, пока его ушко не будет
на расстоянии 2,5 – 5 см от земли, чтобы оставалось место для крепления опорых стоек.
Если земля слишком твердая, то выройте ямку с помощью лопаты или инструмента для вкапывания столбиков.
Поместите анкер в ямку и засыпьте. Для более надежного крепления: поместите шнековый анкер в ямку и залейте
цементом.
B. Пропустите трос через ушко анкера как показано на рисунке. Закрепите трос при помощи
комплектных зажимов.
ПРЕДУПРЕЖДЕНИЕ:
Если тент установлен, а
конструкция не закреплена
анкерами и оставлена без
надзора, то это может
привести к тяжелому телесному
повреждению и причинению
ущерба имуществу. До начала
эксплуатации конструкция
должна быть надежно закреплена
при помощи анкеров.
