Shelterlogic 1.8х3х2м, скатная крыша 70403 [11/12] Установка тента и реек тента

05_70419_A0Page 11

ПРАВИЛЬНО

13215

РЕЙКИ ТЕНТА

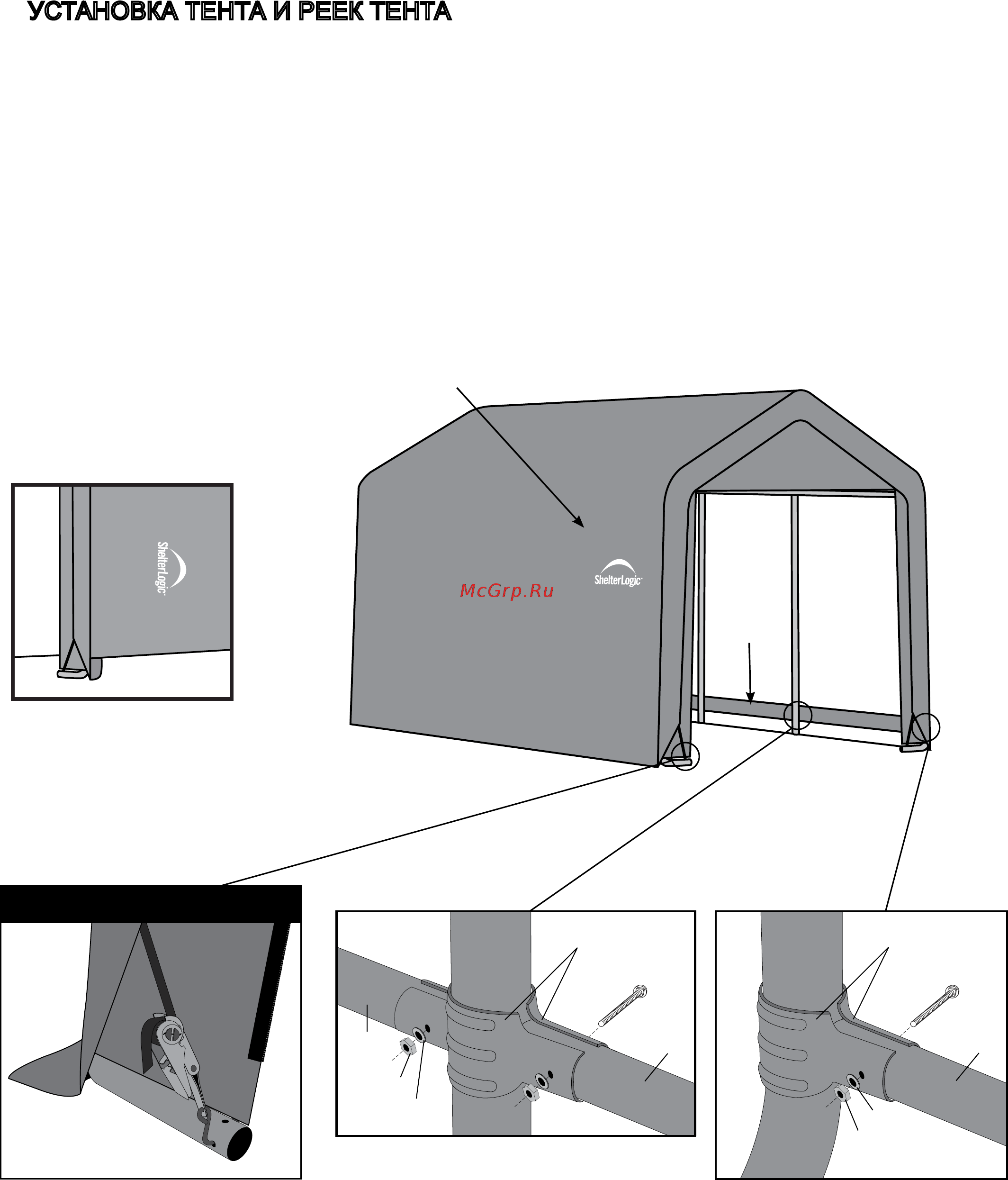

8. УСТАНОВКА ТЕНТА И РЕЕК ТЕНТА

A. Положите тент на землю возле рамы так, чтобы внутренняя часть тента (сторона, на которой имеются карманы

для реек) была обращена книзу, а натяжная тесемка располагалась у переднего и заднего углов сооружения.

B. Натяните тент на раму, следя за тем, чтобы он находился в среднем положении. Нависание ткани на всех

четырех углах рамы должно быть одинаковым.

C. Введите “S”-образный изогнутый крюк храповика в отверстие на колене опорной стойки. Введите тесемку в

шпиндель храповика и плотно подтяните ее. Подтяните храповик так, чтобы тесемка намоталась на шпиндель

несколько раз.

D. Рассоедините стойки тента и пропустите их в карманы из ткани на каждой опорной стойке и снова присоедините

из зажимами у каждой опорной стойки. Проделайте то же самое на другой стороне рамы. Перед тем как полностью

зажать болты, отожмите рейки тента книзу для плотного натяжения тента.

E. Ежемесячно проверяйте и затягивайте храповики и рейки тента для поддержания его плотного натяжения.

Предохранительный щиток тесемки и

храповиков

ВПЕРЕДИ

СЗАДИ

НЕПРАВИЛЬНО

10115

13215

13202

01011

01010

10115

13215

13201

Серединная

стойка

01010

01011

ПРИМЕЧАНИЕ: логотип «ShelterLogic

должен быть расположен так,

как показано ниже.

Угловая стойка
