Shelterlogic 1.8х3х2м, скатная крыша 70403 [9/12] Установка панели дверцы и задней панели
![Shelterlogic 1.8х3х2м, скатная крыша 70403 [9/12] Установка панели дверцы и задней панели](/views2/1307794/page9/bg9.png)
05_70419_A0Page 9

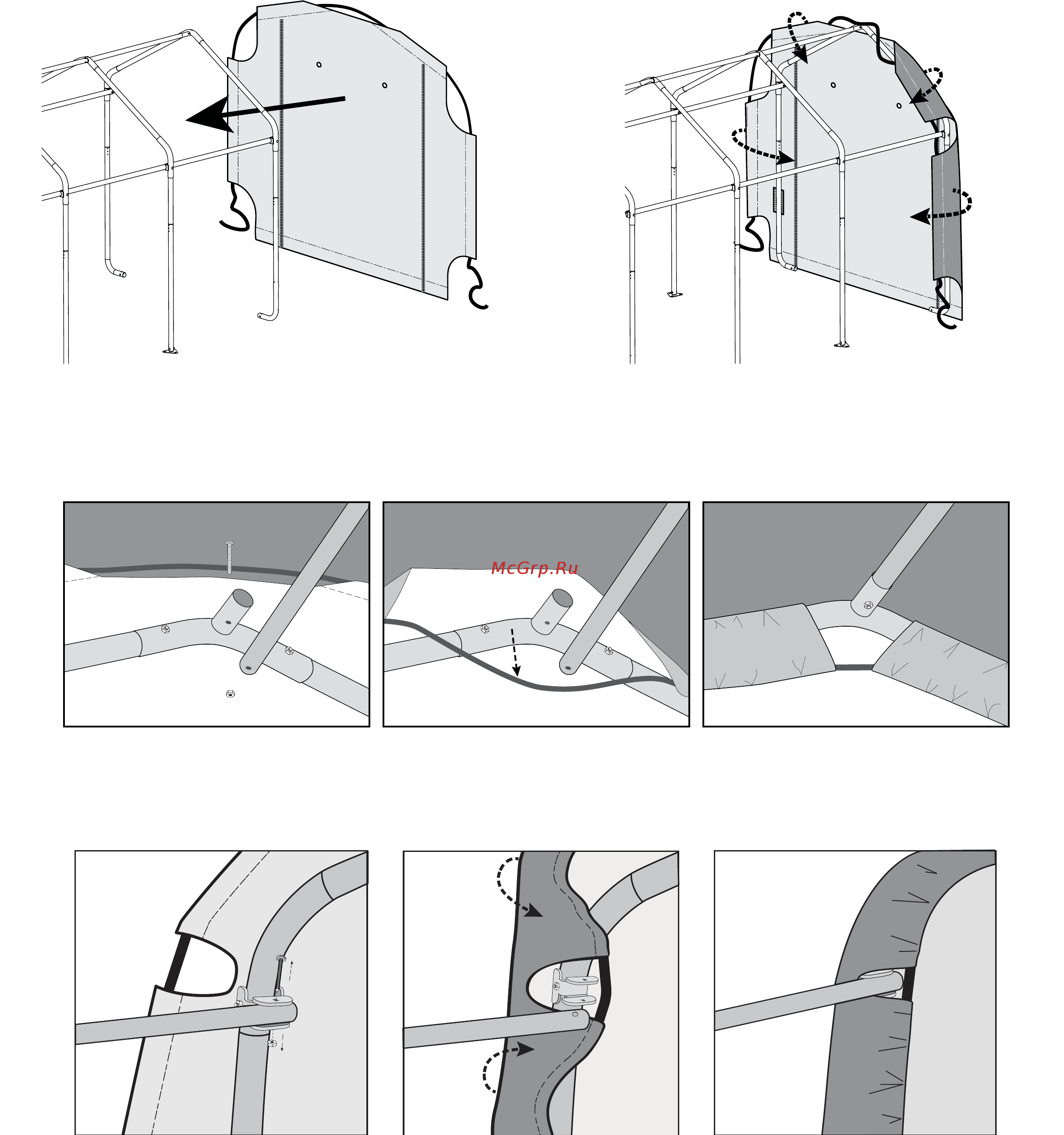

7. УСТАНОВКА ПАНЕЛИ ДВЕРЦЫ И ЗАДНЕЙ ПАНЕЛИ
A. (1) Удерживая концевую панель за середину верхней части, расположите ее так, чтобы ее белая внутренняя
поверхность была обращена вовнутрь укрытия. (2) Оберните кромки ткани панели вокруг концевой рейки и
совместите поперечные рейки с уже имеющимися проемами на ткани.
C. (1) Отсоедините боковую поперечную рейку от концевой рейки. Оставьте зажим «ShelterLock
®
» присоединенным к
рейке при помощи болта.
(2) Оберните концевую рейку тканью концевой панели и пропустите конец поперечной рейки через проем в панели.
(3) Повторно присоедините боковую поперечную рейку к концевой рейке.
A1
C1 C2 C3
A2
B1 B2 B3
B. (1) Отсоедините верхнюю поперечную рейку (горизонтальную трубку, которая проходит поверху с передней стороны
к задней) от концевой рейки.
(2) Оберните концевую рейку тканью концевой панели и пропустите конец поперечной рейки через прорезь в панели.
(3) Повторно присоедините верхнюю поперечную рейку к концевой рейке.
