13
REAL TIG 250 (W229)
6. ОПИСАНИЕ АППАРАТА
На рисунке 6.1 показан вид аппарата спереди и сзади.

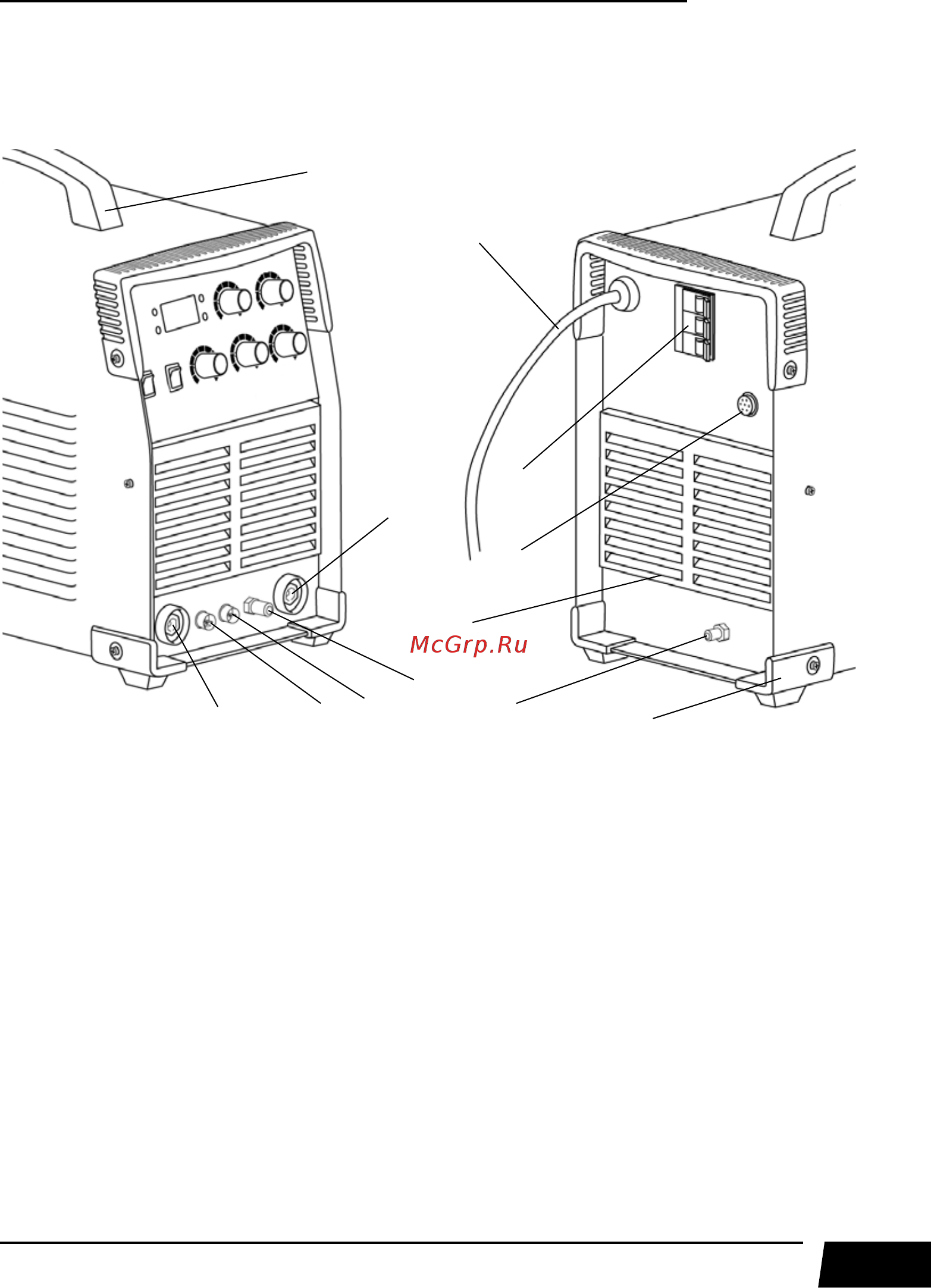

Рис. 6.1. Вид источника питания спереди и сзади.
1. Ручка для транспортировки
2. Панельная розетка «-» ОКС 35-50
3. Разъём подключения горелки М16 х 1,5
4. Разъём 2-pin
5. Разъём 3-pin
6. Панельная розетка «+» ОКС 35-50
7. Сетевой кабель
8. Тумблер включения
9. Разъём подключения маски 5-pin
10. Вентиляционные отверстия
11. Подключение газа (штуцер Ø 9 мм)
12. Защитный бампер
1
2
3
5
4
6
7
8
9
10
11
12
