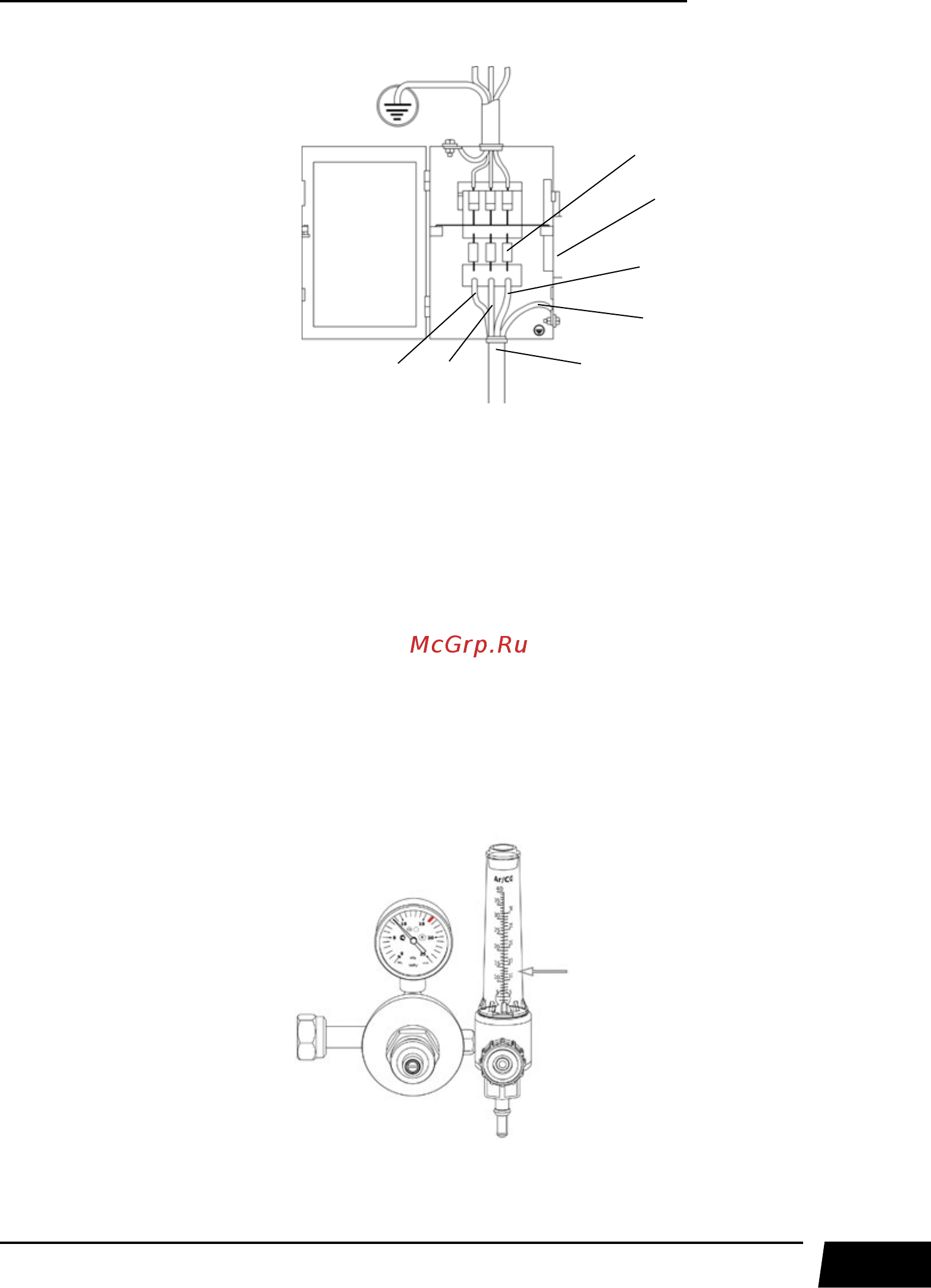

Рис. 8.2. Схема подключения к сети.

1) Выключатель. 2) Предохранители. 3) Сетевой кабель источника питания:

а) чёрный – подключение фазы, б) коричневый – подключение фазы, в) серый – подключение

фазы, г) желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом).

4. Подключите 2-pin разъём горелки к соответствующему разъёму на передней панели

аппарата (См. рис. 6.1, п. 4).

5. Откройте вентиль на газовом баллоне и установите расход защитного газа с помощью

редуктора.

6. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со

знаком «+» (См. рис. 6.1, п. 6) на передней панели аппарата. Поверните его до упора по

часовой стрелке. Убедитесь в плотной фиксации соединения. Закрепите клемму заземления

на заготовке.

7. Выберите кнопкой режим TIG сварки (См. рис. 7.1, п. 12).

8. С помощью редуктора (См. рис. 8.3) установите необходимый расход защитного газа

(от 4 до 30 л/мин в зависимости от выполняемых задач или см. табл. 10.3).

Рис. 8.3. Расход защитного газа.

9. Установите необходимые значения параметров сварки (См. табл. 10.3 и 11.1).

10. Начинайте сварочный процесс (См. рис. 8.4).
