23
REAL TIG 250 (W229)
10.3. ОСОБЕННОСТИ ЗАТОЧКИ И ВЫПУСКА
ВОЛЬФРАМОВОГО ЭЛЕКТРОДА
При TIG сварке необходимо помнить, что неплавящийся электрод в процессе сварки
изнашивается и теряет форму, поэтому его необходимо затачивать, а также регулировать
величину вылета относительно сопла горелки. Необходимо правильно подбирать тип элек-
трода (См. табл. 10.2) для его более длительной работы. Для получения качественного шва
необходимо правильно подбирать присадочный материал (См. табл. 10.1).
Выбор выпуска электрода:
При сварке стыковых соединений рекомендованный вылет электрода относительно
кромки сопла составляет 3 – 5 мм, а угловых и тавровых соединений составляет 5 – 8 мм
(См. рис. 10.4).

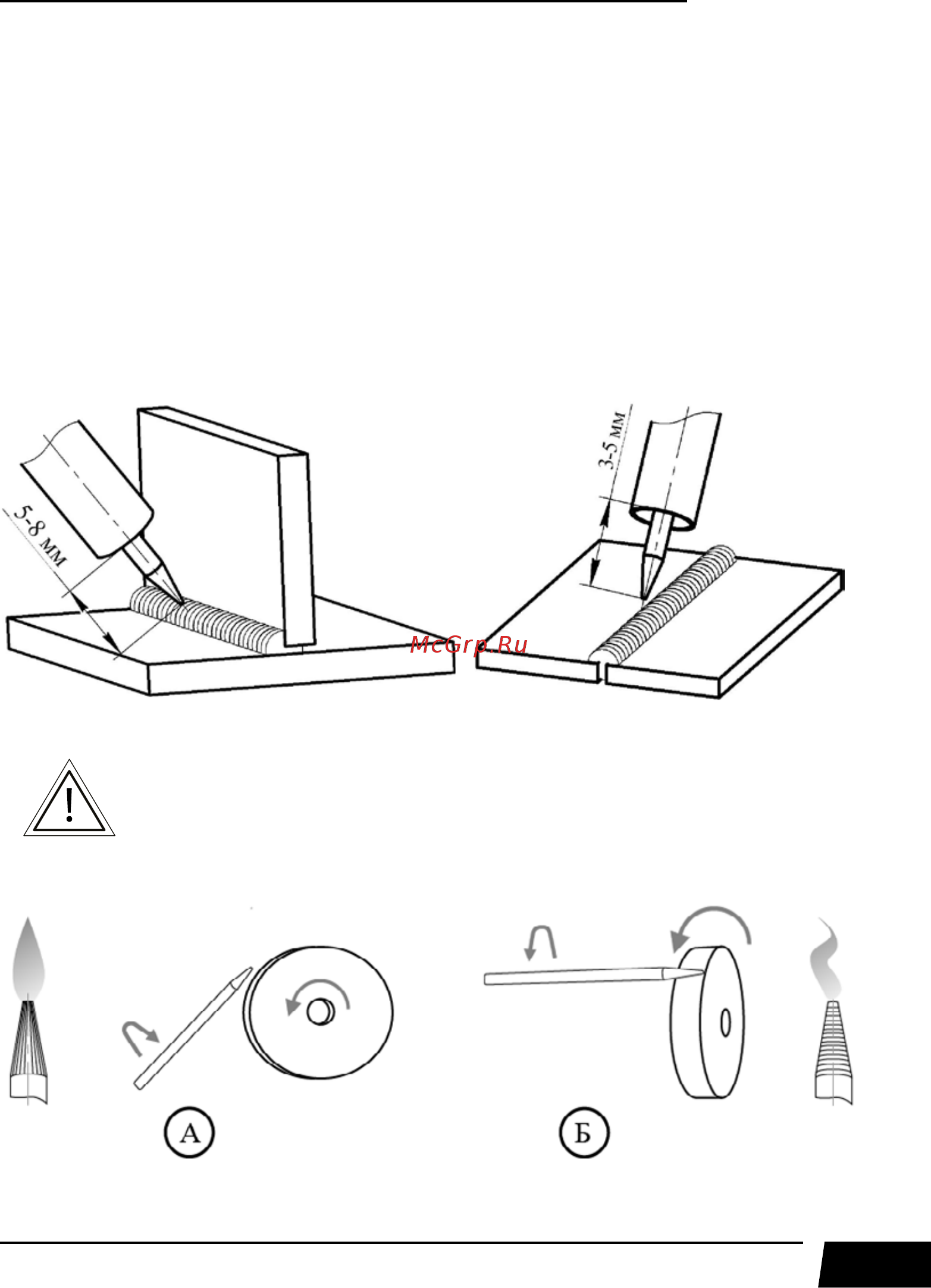

Рис. 10.4. Выпуск электрода.
Особое значение следует уделить правильности заточки
вольфрамового электрода, т.к. это влияет на качество и
форму сварного шва (См. рис. 10.5, 10.6).
Рис. 10.5. Пример заточки вольфрамового электрода.
А) Правильно. Б) Неправильно.
